Side 1/4

BLC Vokter 180

Informasjon om farer

OBS! Innbygging og montasje av elektriske apparater må

kun utføres av en elektriker.

Avhengig av koplings- eller diminnsatsen som brukes, er

apparatet ikke egnet for frikopling og når apparatet er slått

av er ikke lasten skilt galvanisk fra nettet.

For å unngå elektrisk støt skal apparatet frikoples før det

utføres arbeider på BLC vokteren 180 eller BLC koplings-

innsatsen eller før lampen skiftes ut (slå av sikrings-

automaten).

Ved ignorering av installasjonsveiledningen kan det oppstå

brann eller andre faresituasjoner!

Funksjon

BLC vokteren 180 reagerer på varmebevegelser og utløser

en koplingsprosess. Belysningen er slått på så lenge vokteren

registrerer en bevegelse, i motsatt tilfelle slås den av etter en

fast etterløpstid på ca. 2 min.

BLC vokteren 180 må kun brukes til koplingsformål og skal

brukes i kombinasjon med en koplingsinnsats. Diminnsatser

kan brukes som koplingsinnsatser.

I kombinasjon med BLC vokteren Sidestasjon kan registrerings-

området utvides.

Påsatser og innsatser til bruk innendørs og i våtrom hhv.

utendørs (IP 44) kan kombineres med hverandre etter bygge-

settprinsippet.

Montasjested

Merknader:

Unngå forstyrrelseskilder, som lamper eller varmovner, innenfor

registreringsområdet. Disse kan føre til utilsiktede koplinger.

En optimal registrering oppnås ved montering på tvers av gå-

retningen.

Montasjehøyden har innflytelse på rekkevidden (figur 4 (A)).

Velg et montasjested hvor det ikke kommer direkte sollys på

linsen. Ikke legg BLC vokteren 180 i direkte sollys under

monteringen. Dette kan føre til at sensoren ødelegges (figur 1).

På grunn av den tilnærmet vannrette posisjonen til det øvre

registreringsområdet (figur 2 (A)), er de vokterne med 1,10 m

linse vanligvis kun egnet for innendørs bruk.

Av de vokterne med 2,20 m linse er de vannbeskyttede

versjonene (IP44) godkjent for utendørs bruk.

Montasje

Monter innsatsen (1) i en apparatstikkontakt i.h.t. DIN 49073

(figur 3).

Innsatsens tilkoplingsklemmer må ligge nede, ellers kan det

oppstå en feilfunksjon.

Rammen (2) settes på innsatsen sammen med BLC vokteren

180 (3).

Tilkoplingen av innsatsen er beskrevet i bruksanvisningen for

den aktuelle innsatsen.

Bruk av påsettingsskjermen

Ved hjelp av den vedlagte skjermen kan registreringsområdet

begrenses (figur 5). Skjermen dekker 90° av registreringsfeltet.

En utskjæring av skjermen til mindre vinkler fører til

feilfunksjoner.

Registreringsområde med påsatt skjerm (A), se figur 5.

(1) Overvåket område

(2) Utelukket område

Innstilling av lysstyrketerskelen

Grenseverdi for lysstyrken som utløser en koplingsprosess ved

registrering av en bevegelse. Lysstyrketerskelen kan innstilles

innenfor et område fra ca. 0 til 80 lux ved hjelp av potensiometeret

(figur 6, 1) på baksiden av påsatsen.

Kopling uavhengig av lysstyrken (dagdrift) utføres ved innstilling

til endeanslaget „Sol“.

Merknad:

Hvis BLC vokteren 180 ikke lenger reagerer på en registrert

bevegelse i endeanslaget „Måne“ (nattinnstilling), må

potensiometeret dreies litt i retning av sol-symbolet igjen.

Innstilling av ømfintlighet

Med potensiometeret ((2) (figur 6)), på baksiden av påsatsen,

kan ømfintligheten innstilles trinnløst. På denne måten kan den

BLC vokteren 180 gjøres mindre ømfintlig mot forstyrrelser.

BLC detector 180

Safety instructions

Attention: Electrical equipment must be installed and fitted

by qualified electricians only.

Depending on the type of switching or dimming insert used,

the device is not suitable for safe disconnection of the

mains. Switching off the device does not isolate the load

electrically from the mains.

To prevent electric shocks the device must be disconnected

from the mains (by cutting out the circuit breaker) before

undertaking any work on the BLC detector 180 or the BLC

switching insert or before replacing the lamp.

Non-observance of the fitting instructions may cause fire

or other hazards.

Function

The BLC detector 180 responds to movements of heat sources

and triggers a switching action. The light remains on as long

as the detector detects movements. If no movements are

detected anymore, the detector switches off after the fixed

OFF-delay of ca. 2 minutes has elapsed.

The BLC detector 180 can only be used for switching

applications and is used in combination with a switching insert.

Dimming inserts can also be used as switching inserts.

The detector’s range of detection can be enlarged with BLC

detector extension inserts.

In line with the modularity principle, It is possible to combine

attachments and inserts for indoor and outdoor applications

(IP 44) with one another (applications in damp interiors).

Place of installation

Important:

Avoid sources of heat such as lamps or heatings inside the

range of detection to prevent uncontrolled switching.

Best detection results are achieved when the detector is

installed perpendicular to the direction of walking.

The detector’s reach depends on the height of installation

(fig. 4 (A)).

Choose the place of installation so that the lens is not exposed

to direct sunlight. Do not place the BLC detector 180 during

the fitting into direct sunlight. The sensor might otherwise be

damaged (fig. 1).

On account of the basically horizontal position of the upper

detection level (fig. 2 (A)), detectors equipped with the 1.10 m

lens can generally be used for indoor applications only.

Among the range of detectors equipped with the 2.20 m lens,

the water-protected types (IP44) are approved for outdoor use.

Fitting

Install the insert (1) in a box corresponding to DIN 49073 (fig. 3).

To prevent malfunctions, the connecting terminals of the insert

must be at the bottom.

The BLC detector 180 (3) is plugged onto the insert together

with frame (2) .

The electrical connection is described in the operating

instructions of the corresponding insert.

Use of the snap-fit mask

The mask supplied with the detector can be used to restrict the

field of detection (fig. 5). The mask covers 90° of the detection

field. Cutting the mask down to smaller angles causes

malfunctions.

Detection field with mask (A) in place see fig. 5.

(1) supervised area

(2) masked area

Setting of the brightness threshold

Brightness limit below which detected movements cause the

detector to trigger a switching action. The brightness threshold

can be adjusted with the potentiometer (fig. 6, 1) at the rear of

the attachment to cover a range between 0 and 80 lux.

Brightness-independent switching (daylight operation) is

achieved with the potentiometer in the ‘Sun’ position.

Important:

If the BLC detector 180 does not respond to detected move-

ments with the potentiometer in the ‘Moon’ position (nighttime

operation), the potentiometer must be turned back a bit in the

direction of the ‘Sun’ position.

Adjusting the sensitivity

The sensitivity of the device can be continuously adjusted with

potentiometer ((2) (fig. 6)) at the rear of the attachment.

With this potentiometer, the BLC detector 180 can be made

less sensitive to undesired influences.

BLC Wächter 180

Gefahrenhinweise

Achtung ! Einbau und Montage elektrischer Geräte dürfen

nur durch eine Elektrofachkraft erfolgen.

Je nach verwendeten Schalt- oder Dimmeinsatz nicht zum

Freischalten geeignet, bei ausgeschaltetem Gerät ist die

Last nicht galvanisch vom Netz getrennt.

Zur Vermeidung eines elektrischen Schlages, vor Arbeiten

am BLC Wächter 180 oder BLC Einsatz oder vor Austausch

der Lampe freischalten (Sicherungsautomat ausschalten).

Bei Nichtbeachtung der Installationshinweise können

Brand oder andere Gefahren entstehen.

Funktion

Der BLC Wächter 180 reagiert auf Wärmebewegung und löst

einen Schaltvorgang aus. Die Beleuchtung bleibt eingeschal-

tet, solange der BLC Wächter 180 Bewegungen erkennt, sonst

wird nach Ablauf der festen Nachlaufzeit von ca. 2 min. abge-

schaltet.

Der BLC Wächter 180 ist ausschließlich für Schaltanwendungen

verwendbar und wird in Kombination mit einem BLC Schaltein-

satz betrieben. Dimmeinsätze können als Schalteinsätze ge-

nutzt werden.

In Kombination mit der BLC Wächter Nebenstelle lässt sich

der Erfassungsbereich erweitern.

Nach dem Baukastenprinzip sind Aufsätze und Einsätze für

den Innenraum und für Feuchtraum- bzw. Aussenanwendungen

(IP 44) kombinierbar.

Montageort

Hinweise:

Störquellen im Erfassungsfeld, wie Lampen oder Heizungen,

vermeiden. Diese können zu ungewollten Schaltungen führen.

Optimale Erfassung wird bei Montage seitlich zur Gehrichtung

erreicht.

Die Montagehöhe beeinflusst die Reichweite (Bild 4 (A)).

Wählen Sie den Montageort so, dass kein direktes Sonnen-

licht in die Linse fällt. Legen Sie den BLC Wächter 180

während der Montage nicht in direktes Sonnenlicht, andern-

falls kann es zur Zerstörung des Sensors kommen (Bild 1).

Aufgrund der nahezu waagerechten Ausrichtung der oberen

Erfassungsebene (Bild 2 (A)) sind die BLC Wächter 180 mit

der 1,10 m Linse im Allgemeinen nur für den Einsatz im

Innenbereich geeignet.

Von den BLC Wächtern 180 mit der 2,20 m Linse sind die

wassergeschützten Versionen (IP44) für den Einsatz im

Aussenbereich zugelassen.

Montage

Montieren Sie den BLC Einsatz (1) in einer Gerätedose nach

DIN 49073 (Bild 3).

Die Anschlussklemmen des Einsatzes müssen dabei unten

liegen, andernfalls kann Fehlfunktion entstehen.

Der Rahmen (2) wird zusammen mit dem BLC Wächter

Aufsatz (3) auf den Einsatz aufgesteckt.

Anschluss des Einsatzes entnehmen Sie bitte der Anleitung

des jeweiligen Einsatzes.

Anwendung der Aufsteckblende

Mit der beiliegenden Blende kann das Erfassungsfeld einge-

grenzt werden (Bild 5). Die Blende deckt 90° des Erfassungs-

feldes ab. Ausschneiden der Blende auf kleinere Winkel hat

Fehlfunktion zur Folge.

Erfassungsfeld mit aufgesteckter Blende (A) siehe Bild 5.

(1) überwachter Bereich

(2) ausgeblendeter Bereich

Einstellung Helligkeitsschwelle

Grenzwert der Helligkeit, ab der eine erkannte Bewegung

einen Schaltvorgang auslöst. Die Helligkeitsschwelle kann

mit dem Potentiometer(Bild 6 (1)) auf der Rückseite des

Aufsatzes in einem Bereich von ca. 0 bis 80 Lux eingestellt

werden.

Helligkeitsunabhängiges Schalten (Tagbetrieb) erfolgt auf

Endanschlag „Sonne“.

Hinweis:

Sollte der BLC Wächter 180 in Endanschlag „Mond“ (Nach-

teinstellung) nicht mehr auf eine erkannte Bewegung reagieren,

bitte Potentiometer wieder etwas in Richtung Sonne drehen.

Einstellen der Empfindlichkeit

Mit Potentiometer ((2) (Bild 6)), auf der Rückseite des Aufsat-

zes, kann die Empfindlichkeit stufenlos eingestellt werden.

Somit kann der BLC Wächter unempfindlicher gegenüber

Störeinflüssen gemacht werden.

BLC Observer 180

Veiligheidsinstructies

Attentie! Installatie en montage van elektrische apparaten

mogen uitsluitend door een landelijk erkend installatiebedrijf

worden uitgevoerd.

Al naar gelang het gebruikte schakel- of dim-inzetmoduul

niet geschikt voor spanningvrij schakelen,de last is bij

uitgeschakeld toestel niet galvanisch van het net gescheiden.

Ter voorkoming van elektrische schok het toestel voor-

afgaand aan werkzaamheden aan de BLC observer 180 of

het BLC schakelelement of voorafgaand aan het verwisselen

van de lamp het toestel altijd eerst spanningvrij schakelen

(veiligheidsautomaat uitschakelen).

Bij veronachtzaming van de installatie-instructies kunnen

brand of andere gevaren optreden.

Functie

De BLC observer 180 reageert op warmtebeweging en activeert

een schakelprocedure. De verlichting blijft ingeschakeld, zolang

de Observer bewegingen herkent, zo niet, schakelt het toestel

na afloop van de vaste nalooptijd van ca. 2 min. uit.

De BLC observer 180 is uitsluitend voor schakelfuncties bruikbaar

en wordt in combinatie met een schakelelement toegepast. Dim-

inzetmodules kunnen als schakelelementen worden gebruikt.

In combinatie met de BLC observer impulsgever kan het

detectiegebied worden uitgebreid.

Door hun modulaire opbouw kunnen opbouwmodules en

inzetmodules worden gecombineerd voor toepassing binnenshuis/

vochtige ruimten resp. toepassing buiten (IP 44).

Montagepositie

Aanwijzingen:

Storingsbronnen in het detectiegebied, b.v. lampen of radiatoren,

uitsluiten. Deze kunnen tot ongewenste schakelingen leiden.

Een optimale detectie wordt bereikt bij montage dwars op de

looprichting.

De montagehoogte beïnvloedt het bereik (afbeelding 4 (A)).

Kies de montagepositie zodanig, dat de lens niet wordt

blootgesteld aan rechtstreeks zonlicht. Leg de BLC observer

180 tijdens montage niet in de volle zon. In dat geval kan de

sensor nl. vernield raken (afbeelding 1).

Op grond van de nagenoeg horizontale uitrichting van het

bovenste detectieveld (afbeelding 2 (A)) zijn de observers met

de 1,10 m lens in het algemeen alleen geschikt voor toepassing

binnenshuis.

Van de observers met de 2,20 m lens zijn de watervaste

uitvoeringen (IP44) toegelaten voor gebruik buitenshuis.

Montage

Monteer het inzetmoduult (1) in een inbouwdoos conform DIN

49073 (afbeelding 3).

De aansluitklemmen van het inzetmoduul moeten daarbij

beneden liggen, anders kan een functiestoring optreden.

De inschuifeenheid (2) wordt samen met de BLC observer 180

(3) op het inzetmoduul gestoken.

De aansluiting van het inzetmoduul staat beschreven in de

handleiding van het desbetreffende inzetmoduul.

Gebruik van het opsteekkapje

Met behulp van het bijgeleverde opsteekkapje kan het

detectiegebied worden ingeperkt (afbeelding 5). Het kapje dekt

90° van het detectieveld af. Uitknippen van het kapje met een

kleinere hoek leidt tot een storing.

Detectieveld met opgestoken kapje (A) zie afbeelding 5.

(1) bewaakt gebied

(2) afgedekt (niet bewaakt) gebied

Instellen van de helderheidsdrempel

De helderheidsdrempel is de grenswaarde van de lichthelderheid,

vanaf waar een herkende beweging een schakeling triggert. De

helderheidswaarde kan met de potentiometer (afbeelding 6, 1)

op de achterzijde van het opzetmoduul in een gebied vanaf ca. 0

tot 80 lux worden ingesteld.

Helderheidsonafhankelijk schakelen (dagbedrijf) geschiedt bij

instelling op de eindaanslag „Zon“.

Aanwijzing:

Mocht de BLC observer 180 bij eindaanslag „Maan“ (nacht-

instelling) niet meer op een herkende beweging reageren, dient

u de potentiometer een stukje richting „Zon“ te draaien.

Instellen van de gevoeligheid

Met potentiometer ((2) (afbeelding 6)), op de achterzijde van

het opzmoduul, kan de gevoeligheid traploos ingesteld wor-

den. Op die manier kan de BLC observer 180 ongevoeliger

voor storingsinvloeden worden gemaakt.

Détecteur BLC 180

Consignes de sécurité

Attention!La mise en place et le montage d’appareils élec-

triques doivent obligatoirement être effectués par un électricien

spécialisé.

Selon le type d’insert de commutation ou de variation utilisé,

l’appareil ne convient pas pour la déconnexion du secteur. La

coupure de l’appareil ne suffit pas pour isoler la charge

électriquement du secteur.

Pour éviter des chocs électriques, l’alimentation secteur doit

toujours être déconnectée (par coupure du disjoncteur) avant

d’entreprendre des travaux sur le détecteur BLC 180 ou l’insert

de commutation BLC ou avant de remplacer une lampe.

Le non-respect des consignes de montage peut entraîner des

risques d’incendie ou autres.

Fonction

Le détecteur BLC 180 réagit aux mouvements thermiques et

déclenche une commutation. L’éclairage reste allumé tant que le

détecteur détecte des mouvements. Au cas contraire, le détecteur

est désactivé après l’écoulement de la durée fixe de retardement

d’environ 2 minutes. Le détecteur BLC 180 est destiné

exclusivement aux applications de commutation et est utilisé en

combinaison avec un insert de commutation. Les inserts de

variation peuvent être employés comme inserts de commutation.

S’il est utilisé en combinaison avec la commande détecteur

secondaire BLC, le champ de détection peut être élargi.

Selon le principe modulaire, les adaptateurs et les inserts pour

l’intérieur et pour l’extérieur (ou applications dans des locaux

humides) (IP 44) peuvent être combinés.

Lieu de montage

Consignes:

Eviter des sources de perturbation à l’intérieur du champ de

détection telles que lampes ou chauffages. Ces sources peuvent

provoquer des commutations involontaires.

Une détection optimale est assurée si le détecteur est monté

perpendiculairement au sens de marche.

La portée est fonction de la hauteur de montage (fig. 4 (A)).

Choisissez le lieu de montage de sorte que les lentilles du capteur

ne soient pas exposées à l’ensoleillement direct. Ne tenez pas le

détecteur BLC 180 dans la lumière directe du soleil pendant le

montage, le capteur risquant sinon d’être endommagé (fig. 1).

En raison de l’orientation pratiquement horizontale du niveau

supérieur des capteurs (fig. 2 (A)), les détecteurs avec le capteur

pour la hauteur de 1,10 m ne sont généralement convenables

que pour des applications à l’intérieur.

Parmi les détecteurs avec le capteur pour la hauteur de 2,20 m,

les versions protégées contre l’eau (IP44) sont homologuées pour

des applications à l’extérieur.

Montage

Montez l’insert (1) dans une boîte encastrée selon DIN 49073

(fig. 3).

Pour éviter des malfonctions, les bornes de connexion de l’insert

doivent être en bas.

Le détecteur BLC 180 (3) est enfiché avec le cadre (2) sur

l’insert.

Le branchement de l’insert est décrit dans la notice d’utilisation

de l’insert correspondant.

Application du cache-lentille enclipsable

Le cache-lentille fourni avec le dispositif sert à restreindre le

champ de détection (fig. 5). Le cache-lentille peut masquer un

angle de 90° du champ de détection. Le cache ne doit pas être

découpé pour recouvrir des angles plus petits pour éviter la

malfonction de l’appareil.

Le champ de détection avec le cache-lentille en place (A) est

représenté dans la fig. 5.

(1) zone surveillée

(2) zone masquée

Réglage du seuil de luminosité

Le seuil de luminosité est la luminosité limite en-dessous de

laquelle un mouvement détecté déclenche une commutation.

Le seuil de luminosité peut être réglé avec le potentiomètre

(fig. 6, 1) à l’arrière de l’adaptateur entre env. 0 à 80 lux.

Dans la position ‘Soleil’, le dispositif commute indépendamment

de la luminosité (régime de jour).

Important:

Au cas où le détecteur BLC 180 ne réagirait plus en position à

un mouvement détecté lorsqu’il est dans la position finale ‘Lune’

(régime de nuit), il y a lieu de tourner le potentiomètre un peu

plus vers la position ‘Soleil’.

Réglage de la sensibilité

La sensibilité de l’appareil peut être ajustée sans gradins avec

le potentiomètre ((2) (fig. 6)) à l’arrière de l’adaptateur. Ce

potentiomètre permet donc de rendre le détecteur BLC 180

moins sensible aux perturbations.

GBNLFN E

BLC Wächter 180

Best.-Nr. 1783, 1786

Bedienungsanleitung

Mehr Informationen unter: Berker GmbH & Co.KG

Postfach 1160, 58567 Schalksmühle/Germany

Telefon +49 (0) 23 55/905-0, Telefax +49 (0) 23 55/905-111

www.berker.de

825 410 11 08.2004

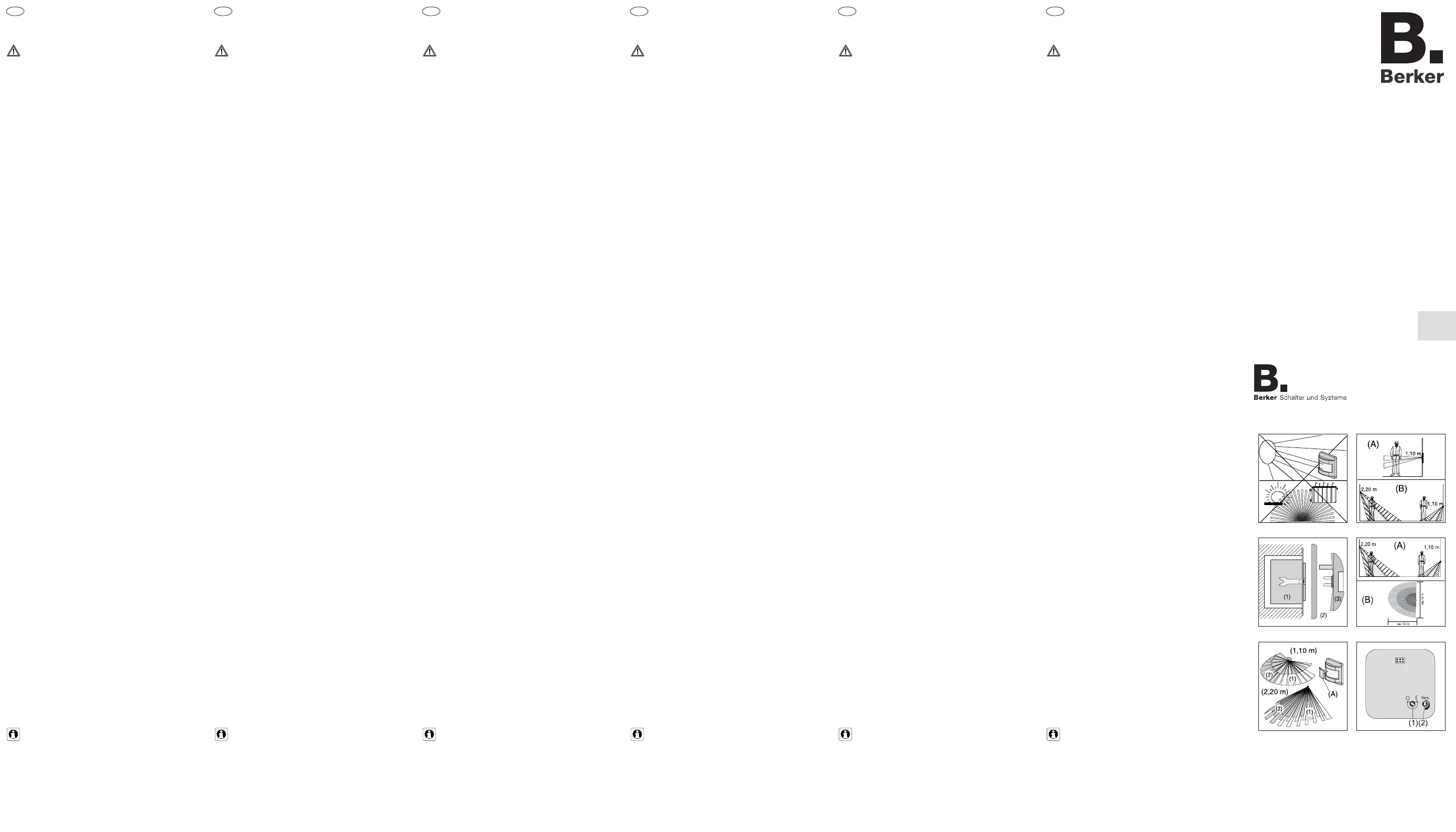

Bild 1 Bild 2

Bild 3 Bild 4

Bild 6

Detector 180 BLC

Indicaciones de seguridad

¡Atención! La instalación y el montaje de aparatos eléctricos

solamente debe efectuar un electricista capacitado.

En función del inserto de conmutación o de regulación

empleado no apropiado para la desconexión. Con el

dispositivo desconectado, la carga no está separada

galvánicamente de la red.

Para evitar descargas eléctricas, siempre desconectar el

detector 180 BLC o el inserto de conmutación de la red

(desconectar el fusible automático) antes de realizar trabajos

en el equipo o bien antes de cambiar la lámpara.

En caso de la no observancia de las instrucciones de

instalación existe el peligro de incendios o de otros peligros.

Funcionamiento

El detector 180 BLC reacciona a movimiento térmico e inicia

una conmutación. La iluminación queda conectada mientras

reconozca el detector movimientos; si p1-ya no detecta

movimientos se desconecta después del tiempo fijo de

funcionamiento posterior de aprox. 2 minutos.

El detector 180 BLC puede emplearse exclusivamente para

aplicaciones de conmutación y se usa en combinación con un

inserto de conmutación. Se pueden usar como insertos de

conmutación los insertos de regulación de luz.

En combinación con el equipo secundario de detector BLC se

puede ampliar el campo de detección.

Gracias al principio modular, las tapas y los insertos para

interiores así como para locales húmedos o bien para

instalaciones al aire libre (IP 44) pueden combinarse.

Lugar de montaje

Notas:

Deben excluirse fuentes de perturbación, tales como lámparas

o calefacciones, dentro del campo de detección. Dichas fuentes

pueden provocar conexiones no deseadas.

La detección óptima se obtiene montando el detector en sentido

transversal al sentido de movimiento.

La altura de montaje repercute en el alcance del detector

(figura 4 (A)).

Elija el lugar de montaje de tal forma que el lente no esté expuesto

a la irradiación solar directa. Durante el montaje, no exponer el

detector 180 BLC a la irradiación solar directa. En caso contrario

puede destruirse el sensor (figura 1).

Debido a la orientación casi horizontal del nivel de detección

superior (figura 2 (A)), en general los detectores con el lente de

1,10 m solamente son apropiados para el empleo en interiores.

Las versiones a prueba de agua (IP44) de los detectores

equipados del lente de 2,20 m están admitidos para el uso en

los exteriores.

Montaje

El inserto (1) se monta en una caja mural conforme a DIN 49073

(figura 3).

Los bornes de conexión del inserto deben estar abajo, en caso

contrario habrá funciones erróneas.

Encajar el marco (2) junto con el detector 180 BLC (3) en el

inserto.

Para informaciones acerca de la conexión del inserto, consúltese

las instrucciones para el uso del equipo correspondiente.

Uso de la pantalla de quita y pon

El campo de detección puede limitarse por la pantalla de quita

y pon adjunta (figura 5). La pantalla cubre 90° del campo de

detección. El recorte de la pantalla para obtener ángulos más

pequeños causará funciones erróneas.

Para el campo de detección estando colocada la pantalla (A),

véase la figura 5.

(1) campo vigilado

(2) campo suprimido

Ajuste del umbral de intensidad de luz

Valor umbral de intensidad de luz a partir del cual un movimiento

detectado causa una conmutación. El umbral de intensidad de

luz puede regularse por medio del potenciómetro (figura 6, 1)

en el lado posterior de la tapa dentro de un margen de aprox.

0 a 80 lux.

La conmutación independiente de la intensidad de luz (servicio

diario) se efectúa en el tope final „sol“.

Nota:

Si el detector 180 BLC p1-ya no reacciona en el tope final „luna“

(ajuste de noche) a un movimiento detectado, rogamos gire el

potenciómetro un poco atrás en sentido a „sol“.

Ajuste de la sensibilidad

Por medio del potenciómetro ((2) (fig. 6)) en el lado posterior

de la tapa se puede ajustar progresivamente el nivel de

sensibilidad. Así, se puede desensibilizar el detector 180 BLC

respecto a influencias perturbadoras.

Bild 5

Produkt Specifikationer

Mærke:	Berker
Kategori:	Bevægelsesdetektor
Model:	17830002

Har du brug for hjælp?

Hvis du har brug for hjælp til Berker 17830002 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Bevægelsesdetektor Berker Manualer

Berker 17889011 Manual

19 August 2024

Berker 17830001 Manual

14 August 2024

Berker 17839004 Manual

13 August 2024

13 August 2024

12 August 2024

11 August 2024

11 August 2024

Berker 17839011 Manual

11 August 2024

Berker 17880069 Manual

11 August 2024

Berker 17830002 Manual

10 August 2024

Bevægelsesdetektor Manualer

Nyeste Bevægelsesdetektor Manualer

Esylux PD 360i/8 Basic Manual

17 November 2024

Theben TheLuxa S360 BK Manual

16 November 2024

Theben theLuxa S180 WH Manual

16 November 2024

Busch-Jaeger 2CKA006200A0056 Manual

15 September 2024

Busch-Jaeger 6800-0-2277 Manual

14 September 2024

DSC PG9862 Manual

13 September 2024

Maxsa 40234 Manual

11 September 2024

Maxsa 43218 Manual

11 September 2024

Hikvision DS-PDD12-EG2 Manual

10 September 2024

ORNO OR-CR-233 Manual

9 September 2024
