BLC Wächter 2,2 m
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können
Schäden am Gerät, Brand oder andere Gefahren
entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten
an Gerät oder Last freischalten. Dabei alle
Leitungsschutzschalter berücksichtigen, die
gefährliche Spannungen an Gerät oder Last
liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht
zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last
nicht galvanisch vom Netz getrennt.
Nicht auf das Sensorfenster drücken. Gerät kann
beschädigt werden.
Vor Aufstecken des Aufsatzes freischalten,
Fehlfunktion möglich.
Gerät ist nicht für den Einsatz in der
Einbruchmeldetechnik oder in der Alarmtechnik
geeignet.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.

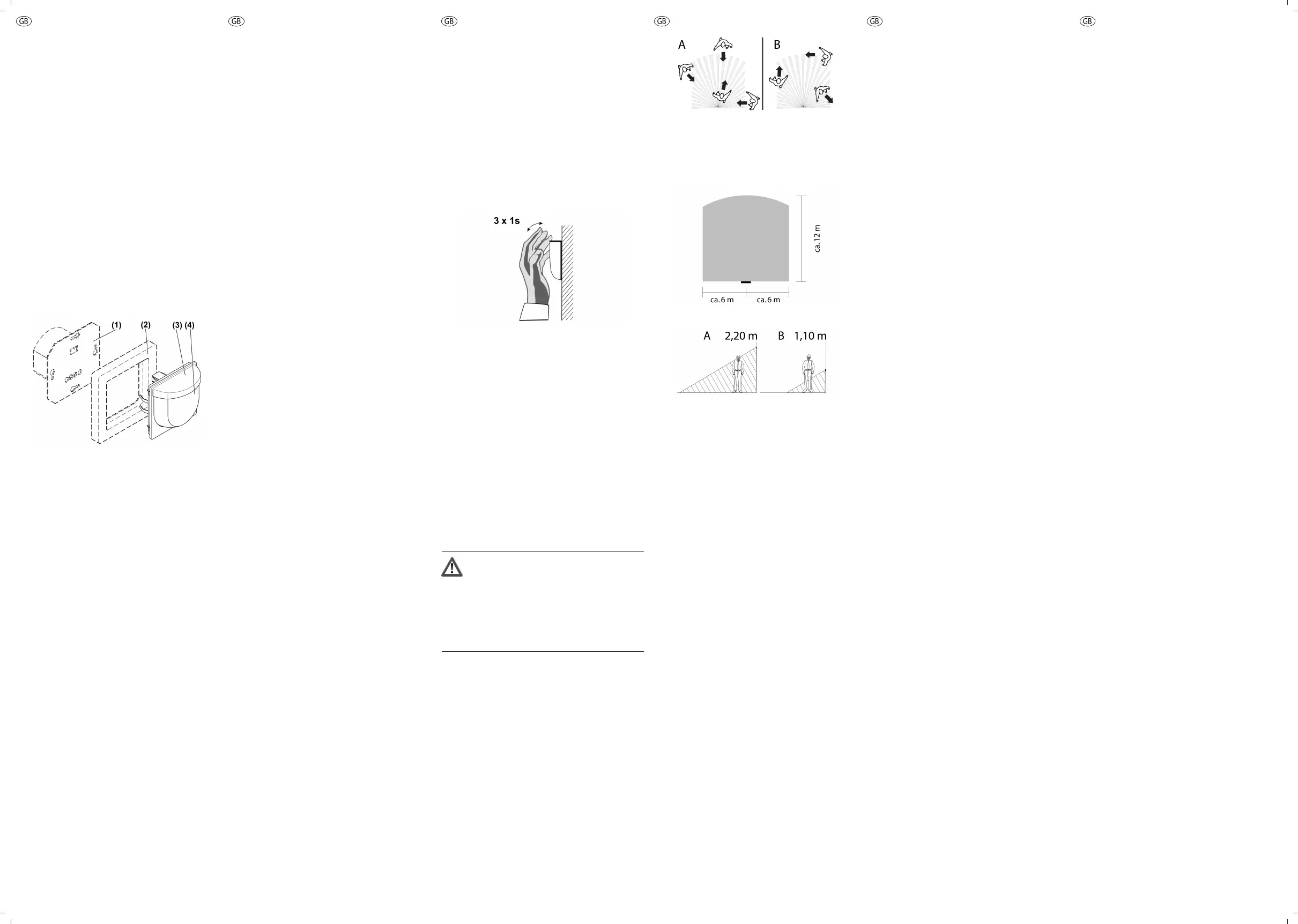

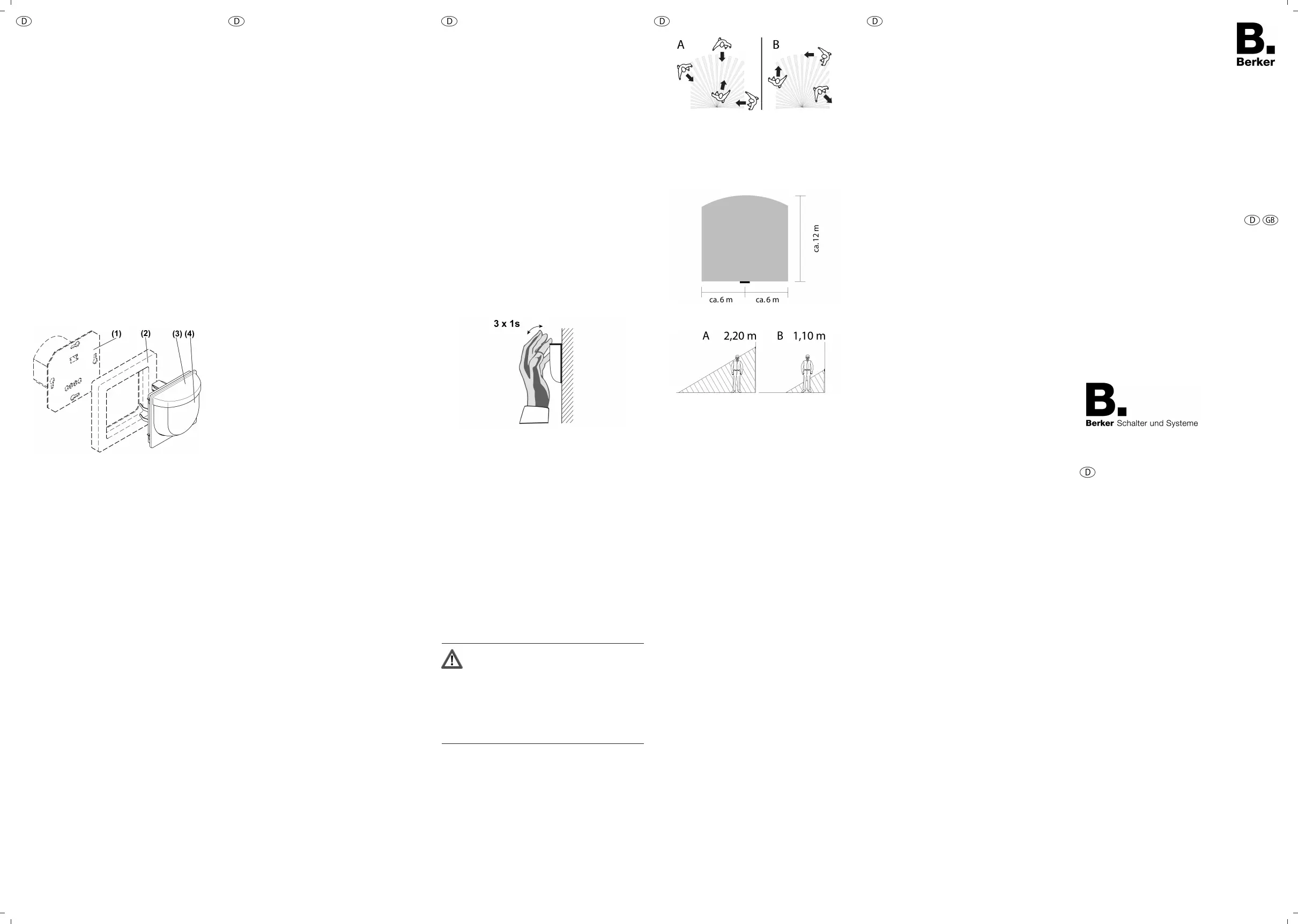

Geräteaufbau
Bild 1
(1) Einsatz
(2) Rahmen
(3) Bewegungsmelder
(4) Linse
Funktion
Bestimmungsgemäßer Gebrauch
-Automatisches Schalten von Licht, abhängig von
Wärmebewegung und Umgebungshelligkeit
-Betrieb mit Unterputz-Einsatz zum Dimmen,
Schalten oder Nebenstellen-Einsatz 3-Draht
-Montage im Innenbereich auf Unterputz-Einsatz
Produkteigenschaften
-Erweiterung des Erfassungsbereiches in
Kombination mit Nebenstellen-Einsatz 3-Draht
-Bedienung mit Nebenstelle 2-Draht oder
Installationstaster
-Teach-Funktion zum Anpassen der
Helligkeitsschwelle
-Einschalthelligkeit dauerhaft speicherbar, mit
Dimm-Einsatz
-Licht dimmbar, mit Dimm-Einsatz und
angeschlossenem Nebenstellen-Einsatz 2-Draht
-Unterkriechschutz
-Nachlaufzeitbegrenzung
iEmpfindlichkeit und Nachlaufzeit können nicht
verändert werden.
Automatikbetrieb
Der Bewegungsmelder erfasst Wärmebewegungen
von Personen, Tieren oder Gegenständen.
-Das Licht wird eingeschaltet, wenn der
Erfassungsbereich betreten wird und die
Helligkeitsschwelle unterschritten ist.
Mit jeder erfassten Bewegung startet die
Nachlaufzeit erneut.
-Das Licht wird ausgeschaltet, wenn im
Erfassungsbereich keine Bewegung mehr
erfasst wird und die Nachlaufzeit abgelaufen ist
oder die Nachlaufzeitbegrenzung erreicht ist.
Zur Vermeidung von Lichtschaukeln durch ein
abkühlendes Leuchtmittel, wertet der
Bewegungsmelder nach dem Ausschalten für eine
kurze Verriegelungszeit keine Bewegungssignale
aus. Um die Zeit möglichst kurz zu halten, passt sich
der Bewegungsmelder an die
Umgebungsbedingungen an.
Die Tag-/Nacht-Umschaltung erfolgt nach einer
Verzögerung von 30 Sekunden. Umschalten durch
kurzes Anleuchten oder Abschatten in den Tag-/
Nachtbetrieb wird dadurch vermieden.
Nachlaufzeitbegrenzung
Nach spätestens 90 Minuten wird das Licht, auch bei
ständiger Bewegung im Erfassungsbereich,
ausgeschaltet. Ein Wiedereinschalten erfolgt nur,
wenn die Helligkeitsschwelle unterschritten ist und
Bewegungen erkannt werden.
Verhalten nach Netzausfall
-Kürzer 0,2 Sekunden: Nach Netzwiederkehr
wird der alte Schaltzustand wieder hergestellt.
-0,2 Sekunden bis ca. 2 Sekunden: Nach
Netzwiederkehr wird das Licht für die
Nachlaufzeit eingeschaltet.
-Länger 2 Sekunden: Nach Netzwiederkehr
durchläuft der Bewegungsmelder für ca. 40
Sekunden einen Selbsttest. Zunächst ist das
Licht eingeschaltet. Nach ca. 10 Sekunden wird
das Licht ausgeschaltet. Nach Ende des
Selbsttests wird das Licht für die Dauer der
Nachlaufzeit eingeschaltet.
Bedienung
Licht für die Dauer der Nachlaufzeit einschalten
Es ist eine Nebenstelle 2-Draht oder ein
Installationstaster angeschlossen.
oNebenstelle 2-Draht oder Installationstaster
kürzer 0,4 Sekunden drücken.
Licht wird helligkeits- und
bewegungsunabhängig eingeschaltet.
Bewegungen werden weiter ausgewertet und
verlängern die Nachlaufzeit.
iWird der Bewegungsmelder mit einem Dimm-
Einsatz kombiniert, erfolgt das Einschalten
immer auf die gespeicherte Einschalthelligkeit.
iDas Licht kann nicht manuell ausgeschaltet
werden.
Helligkeit einstellen
Bewegungsmelder ist mit einem Dimm-Einsatz
kombiniert.
Das Licht kann temporär gedimmt werden. Beim
nächsten Einschalten wird das Licht wieder auf die
Einschalthelligkeit eingeschaltet.
Es ist eine Nebenstelle 2-Draht angeschlossen.
Licht ist eingeschaltet.
oNebenstelle 2-Draht oben, länger 0,4 Sekunden
drücken.
Licht wird heller bis Maximalhelligkeit.
oNebenstelle 2-Draht unten, länger 0,4 Sekunden
drücken.
Licht wird dunkler bis Minimalhelligkeit.
iMit einem Installationstaster kann die Helligkeit
nicht eingestellt werden.
Licht mit minimaler Helligkeit einschalten
Bewegungsmelder ist mit einem Dimm-Einsatz
kombiniert.
Es ist eine Nebenstelle 2-Draht angeschlossen.
Licht ist aus.
oNebenstelle 2-Draht unten, länger 0,4 Sekunden
drücken.
Licht ist für die Dauer der Nachlaufzeit auf
minimaler Helligkeit eingeschaltet.
iMit einem Installationstaster kann nicht auf
minimaler Helligkeit eingeschaltet werden.
iWird die Nebenstelle 2-Draht oben länger
0,4 Sekunden gedrückt, wird das Licht auf
Minimalhelligkeit eingeschaltet und
anschließend heller.
Einschalthelligkeit speichern
Bewegungsmelder ist mit einem Dimm-Einsatz
kombiniert.
Es ist eine Nebenstelle 2-Draht angeschlossen.
Licht ist an.
oLicht auf die gewünschte Helligkeit einstellen.
oNebenstellen-Einsatz 2-Draht vollflächig, länger
3 Sekunden drücken.
Einschalthelligkeit ist gespeichert.
Zur Bestätigung wird das Licht kurz aus- und
wieder eingeschaltet.
iIm Auslieferungszustand ist als
Einschalthelligkeit maximale Helligkeit
gespeichert.
iMit einem Installationstaster kann die
Einschalthelligkeit nicht gespeichert werden.
Helligkeitsschwelle ändern
Mit der Teach-Funktion wird die
Umgebungshelligkeit als Helligkeitsschwelle
dauerhaft gespeichert. Auslieferungszustand ca.
10 Lux.
iBewegungsmelder während des
Messvorganges nicht abschatten.
iIn Kombination mit einem REG-
Treppenlichtautomat: Am REG-
Treppenlichtautomat die kürzeste Nachlaufzeit
einstellen.
iBei niedriger Umgebungshelligkeit erkennt der
Bewegungsmelder die Lichtwechsel, die zur
Aktivierung der Teach-Funktion notwendig sind,
nur schwer. Empfehlung: Während der
Aktivierung den Bewegungsmelder zusätzlich
z. B. mit einer Taschenlampe anleuchten.
Bild 2
oBewegungsmelder innerhalb von 9 Sekunden
mindestens dreimal für ca. 1 Sekunde mit der
Hand abdecken (Bild 2).
Nach drei erkannten Lichtwechseln ist die
Teach-Funktion aktiviert. Zur Bestätigung wird
das eingeschaltete Licht ausgeschaltet. Ist das
Licht ausgeschaltet wird dieses für ca.
1 Sekunde eingeschaltet.
Nach 30 Sekunden misst der Bewegungsmelder
die Helligkeit und speichert sie ab. Zur
Bestätigung wird das Licht für die Dauer der
Nachlaufzeit eingeschaltet.
iWird ein Wert größer 200 Lux gespeichert,
schaltet der Bewegungsmelder
helligkeitsunabhängig –Tagbetrieb.
Informationen für Elektrofachkräfte
Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren
spannungsführender Teile.
Elektrischer Schlag kann zum Tod
führen.
Vor Arbeiten an Gerät oder Last alle
zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile
in der Umgebung abdecken!
Montageort auswählen
Bei der Wahl des Montageortes sind folgende
Punkte zu berücksichtigen.
oVibrationsfreien Montageort wählen. Vibrationen
können zu ungewollten Schaltungen führen.
oStörquellen im Erfassungsbereich vermeiden.
Störquellen z. B. Heizungen, Lüftungen,
Klimaanlagen und abkühlende Leuchtmittel
können zu ungewollten Schaltungen führen.
Bewegungen quer zum Bewegungsmelder (Bild 3) B
können leichter erkannt werden, als Bewegungen
auf den Bewegungsmelder zu (Bild 3) A. Daher ist
die Quergehreichweite größer als die
Draufzugehreichweite.
oBewegungsrichtung berücksichtigen.
Bild 3
Alle Angaben zur Reichweite (Bild 4) gelten für eine
Montagehöhe von 2,2 m. Bei abweichenden
Montagehöhen verändert sich die Reichweite
(Bild 5).
oMontagehöhe festlegen.
Bild 4
Bild 5
Bewegungsmelder montieren
Der Unterputz-Einsatz ist ordungsgemäß
angeschlossen und montiert (siehe Anleitung
Unterputz-Einsatz).
iUm die Schutzart IP44 sicherzustellen, sind
weitere Montageschritte notwendig (siehe
Anleitung Dichtungsset)
oBewegungsmelder mit Rahmen auf Unterputz-
Einsatz stecken.
Erfassungsbereich erweitern
Zur Erweiterung des Erfassungsbereiches
Nebenstellen-Einsatz 3-Draht mit
Bewegungsmelder-Aufsatz anschließen. Der
Bewegungsmelder auf der Hauptstelle wertet
Bewegungssignale der Nebenstelle aus und schaltet
bei Bedarf die Beleuchtung ein.
Der Unterputz-Einsatz ist ordungsgemäß
angeschlossen und montiert (siehe Anleitung
Unterputz-Einsatz).
oBewegungsmelder mit Rahmen auf den
Unterputz-Einsatz stecken.
iKeine Hauptstellen parallel schalten. Dies kann
zu Lichtschaukeln führen.
Inbetriebnahme
Bewegungsmelder konfigurieren
Erst bei unterschrittener Helligkeitsschwelle wird das
Licht bei Bewegung im Erfassungsbereich
eingeschaltet.
oOptional Helligkeitsschwelle mit Teach-Funktion
einstellen (siehe Kapitel Bedienung).
iEmpfindlichkeit und Nachlaufzeit können nicht
verändert werden.
Erfassungsbereich prüfen
oErfassungsbereich abschreiten, dabei auf
sichere Erfassung und Störquellen achten.
iEventuell vorher die Helligkeitsschwelle
einstellen, oder den Raum abdunkeln.
Anhang
Technische Daten
Umgebungstemperatur -15 ... +45 °C
Schutzart IP 20
Helligkeitseinstellung ca. 1 ... 200 lx (und
Tagbetrieb)
Nachlaufzeit ca. 2 min
Verriegelungszeit ca. 0,3 ... 4 s
Montagehöhe 1,1 / 2,2 m
Erfassungswinkel 180 °
Quergehreichweite ca. 12×6 m
Draufzugehreichweite ca. 8×4 m
Hilfe im Problemfall
Bewegungsmelder schaltet nicht ein
Ursache 1: Die Umgebungshelligkeit ist größer als
die eingestellte Helligkeitsschwelle.
Helligkeitswert mit Teachfunktion einstellen
(siehe Kapitel Bedienung).
Ursache 2: Bewegungsmelder erkennt keine
Bewegungen.
Erfassungsbereich auf Hindernisse prüfen.
Bewegungsmelder schaltet ohne Bewegung ein
Ursache: Bewegungsmelder erkennt
Wärmebewegungen.
Auf Störquellen z.B. Heizungen, Lüftungen,
Klimaanlagen abkühlende Leuchtmittel im
Erfassungsbereich achten.
Bewegungsmelder schaltet trotz Bewegung aus
Ursache 1: Nachlaufzeitbegrenzung ist erreicht. Die
Nachlaufzeit ist auf maximal 90 Minuten begrenzt.
Ursache 2: Bewegungsmelder auf Nebenstellen-
Einsatz 3-Draht ist ausgeschaltet.
Bewegungsmelder einschalten.
Bewegungsmelder schaltet nach Ablauf der
eingestellten Nachlaufzeit nicht aus
Ursache: Bewegungsmelder erkennt ständig
Bewegungen.
Auf Störquellen z.B. Heizungen, Lüftungen,
Klimaanlagen im Erfassungsfeld achten.
Zubehör
BLC Nebenstelle für
Bewegungsmelder
Best.-Nr. 2908
Für den Betrieb als Wächter-Hauptstelle sind die
BLC Wächter mit entsprechenden BLC Schalt- oder
Dimm-Einsätzen zu kombinieren.
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Im Gewährleistungsfall bitte an die Verkaufsstelle
wenden oder das Gerät portofrei mit
Fehlerbeschreibung an unser Service-Center
senden.
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottfingen
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
BLC
06.03.2012
82576901
97-09898-000
BLC Wächter 2,2 m
BLC controller 2.2 m
Best.-Nr. /Order-No.
1788 ..
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon + 49 (0) 2355/905-0
Telefax + 49 (0) 2355/905-111
www.berker.de
Bedienungs- und
Montageanleitung
Operation- and
Assembly Instructions

Produkt Specifikationer

Mærke: Berker
Kategori: Bevægelsesdetektor
Model: 17889011

Har du brug for hjælp?

Hvis du har brug for hjælp til Berker 17889011 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Bevægelsesdetektor Berker Manualer

Berker

Berker 17889011 Manual

19 August 2024
Berker

Berker 17830001 Manual

14 August 2024
Berker

Berker 17839004 Manual

13 August 2024
Berker

Berker 159 Manual

13 August 2024
Berker

Berker 155 Manual

12 August 2024
Berker

Berker 170110 Manual

11 August 2024
Berker

Berker 170111 Manual

11 August 2024
Berker

Berker 17839011 Manual

11 August 2024
Berker

Berker 17880069 Manual

11 August 2024
Berker

Berker 17830002 Manual

10 August 2024

Bevægelsesdetektor Manualer

Nyeste Bevægelsesdetektor Manualer

Esylux

Esylux PD 360i/8 Basic Manual

17 November 2024
Theben

Theben TheLuxa S360 BK Manual

16 November 2024
Theben

Theben theLuxa S180 WH Manual

16 November 2024
Busch-Jaeger

Busch-Jaeger 2CKA006200A0056 Manual

15 September 2024
Busch-Jaeger

Busch-Jaeger 6800-0-2277 Manual

14 September 2024
DSC

DSC PG9862 Manual

13 September 2024
Maxsa

Maxsa 40234 Manual

11 September 2024
Maxsa

Maxsa 43218 Manual

11 September 2024
Hikvision

Hikvision DS-PDD12-EG2 Manual

10 September 2024
ORNO

ORNO OR-CR-233 Manual

9 September 2024
