BLC Vokter 180
Informasjon om farer
OBS! Innbygging og montasje av elektriske apparater må
kun utføres av en elektriker.
Avhengig av koplings- eller diminnsatsen som brukes, er
apparatet ikke egnet for frikopling og når apparatet er slått
av er ikke lasten skilt galvanisk fra nettet.
For å unngå elektrisk støt skal apparatet frikoples før det
utføres arbeider på BLC vokteren 180 eller BLC koplings-
innsatsen eller før lampen skiftes ut (slå av sikrings-
automaten).
Ved ignorering av installasjonsveiledningen kan det oppstå
brann eller andre faresituasjoner!
Funksjon
BLC vokteren 180 reagerer på varmebevegelser og utløser
en koplingsprosess. Belysningen er slått på så lenge vokteren
registrerer en bevegelse, i motsatt tilfelle slås den av etter en
fast etterløpstid på ca. 2 min.
BLC vokteren 180 må kun brukes til koplingsformål og skal
brukes i kombinasjon med en koplingsinnsats. Diminnsatser
kan brukes som koplingsinnsatser.
I kombinasjon med BLC vokteren Sidestasjon kan registrerings-
området utvides.
Påsatser og innsatser til bruk innendørs og i våtrom hhv.
utendørs (IP 44) kan kombineres med hverandre etter bygge-
settprinsippet.
Montasjested
Merknader:
Unngå forstyrrelseskilder, som lamper eller varmovner, innenfor
registreringsområdet. Disse kan føre til utilsiktede koplinger.
En optimal registrering oppnås ved montering på tvers av gå-
retningen.

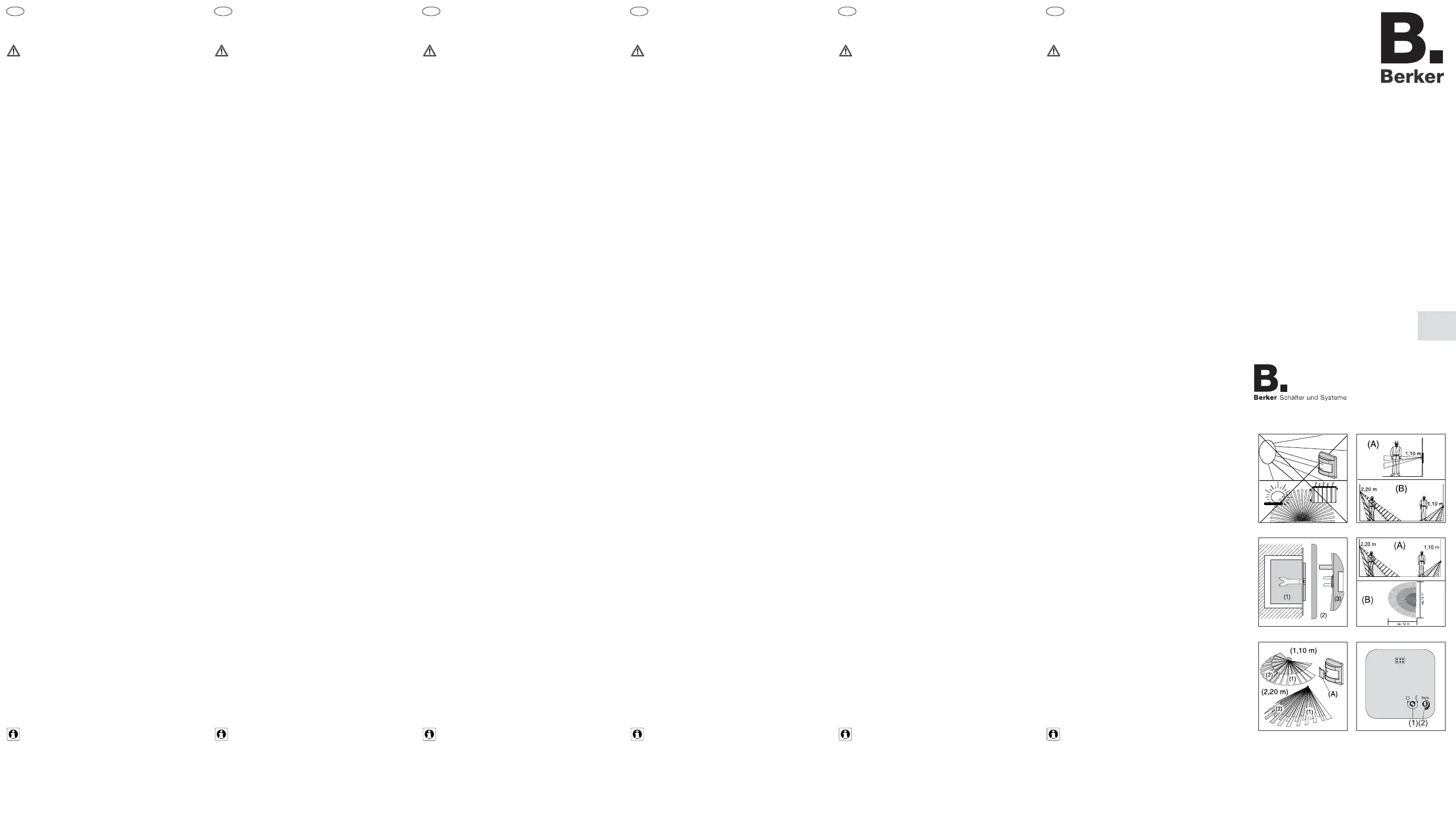

Montasjehøyden har innflytelse på rekkevidden (figur 4 (A)).
Velg et montasjested hvor det ikke kommer direkte sollys på
linsen. Ikke legg BLC vokteren 180 i direkte sollys under
monteringen. Dette kan føre til at sensoren ødelegges (figur 1).
På grunn av den tilnærmet vannrette posisjonen til det øvre
registreringsområdet (figur 2 (A)), er de vokterne med 1,10 m
linse vanligvis kun egnet for innendørs bruk.
Av de vokterne med 2,20 m linse er de vannbeskyttede
versjonene (IP44) godkjent for utendørs bruk.
Montasje
Monter innsatsen (1) i en apparatstikkontakt i.h.t. DIN 49073
(figur 3).
Innsatsens tilkoplingsklemmer må ligge nede, ellers kan det
oppstå en feilfunksjon.
Rammen (2) settes på innsatsen sammen med BLC vokteren
180 (3).
Tilkoplingen av innsatsen er beskrevet i bruksanvisningen for
den aktuelle innsatsen.
Bruk av påsettingsskjermen
Ved hjelp av den vedlagte skjermen kan registreringsområdet
begrenses (figur 5). Skjermen dekker 90° av registreringsfeltet.
En utskjæring av skjermen til mindre vinkler fører til
feilfunksjoner.
Registreringsområde med påsatt skjerm (A), se figur 5.
(1) Overvåket område
(2) Utelukket område
Innstilling av lysstyrketerskelen
Grenseverdi for lysstyrken som utløser en koplingsprosess ved
registrering av en bevegelse. Lysstyrketerskelen kan innstilles
innenfor et område fra ca. 0 til 80 lux ved hjelp av potensiometeret
(figur 6, 1) på baksiden av påsatsen.
Kopling uavhengig av lysstyrken (dagdrift) utføres ved innstilling
til endeanslaget „Sol“.
Merknad:
Hvis BLC vokteren 180 ikke lenger reagerer på en registrert
bevegelse i endeanslaget „Måne“ (nattinnstilling), må
potensiometeret dreies litt i retning av sol-symbolet igjen.
Innstilling av ømfintlighet
Med potensiometeret ((2) (figur 6)), på baksiden av påsatsen,
kan ømfintligheten innstilles trinnløst. På denne måten kan den
BLC vokteren 180 gjøres mindre ømfintlig mot forstyrrelser.
BLC detector 180
Safety instructions
Attention: Electrical equipment must be installed and fitted
by qualified electricians only.
Depending on the type of switching or dimming insert used,
the device is not suitable for safe disconnection of the
mains. Switching off the device does not isolate the load
electrically from the mains.
To prevent electric shocks the device must be disconnected
from the mains (by cutting out the circuit breaker) before
undertaking any work on the BLC detector 180 or the BLC
switching insert or before replacing the lamp.
Non-observance of the fitting instructions may cause fire
or other hazards.
Function
The BLC detector 180 responds to movements of heat sources
and triggers a switching action. The light remains on as long
as the detector detects movements. If no movements are
detected anymore, the detector switches off after the fixed
OFF-delay of ca. 2 minutes has elapsed.
The BLC detector 180 can only be used for switching
applications and is used in combination with a switching insert.
Dimming inserts can also be used as switching inserts.
The detector’s range of detection can be enlarged with BLC
detector extension inserts.
In line with the modularity principle, It is possible to combine
attachments and inserts for indoor and outdoor applications
(IP 44) with one another (applications in damp interiors).
Place of installation
Important:
Avoid sources of heat such as lamps or heatings inside the
range of detection to prevent uncontrolled switching.
Best detection results are achieved when the detector is
installed perpendicular to the direction of walking.
The detector’s reach depends on the height of installation
(fig. 4 (A)).
Choose the place of installation so that the lens is not exposed
to direct sunlight. Do not place the BLC detector 180 during
the fitting into direct sunlight. The sensor might otherwise be
damaged (fig. 1).
On account of the basically horizontal position of the upper
detection level (fig. 2 (A)), detectors equipped with the 1.10 m
lens can generally be used for indoor applications only.
Among the range of detectors equipped with the 2.20 m lens,
the water-protected types (IP44) are approved for outdoor use.
Fitting
Install the insert (1) in a box corresponding to DIN 49073 (fig. 3).
To prevent malfunctions, the connecting terminals of the insert
must be at the bottom.
The BLC detector 180 (3) is plugged onto the insert together
with frame (2) .
The electrical connection is described in the operating
instructions of the corresponding insert.
Use of the snap-fit mask
The mask supplied with the detector can be used to restrict the
field of detection (fig. 5). The mask covers 90° of the detection
field. Cutting the mask down to smaller angles causes
malfunctions.
Detection field with mask (A) in place see fig. 5.
(1) supervised area
(2) masked area
Setting of the brightness threshold
Brightness limit below which detected movements cause the
detector to trigger a switching action. The brightness threshold
can be adjusted with the potentiometer (fig. 6, 1) at the rear of
the attachment to cover a range between 0 and 80 lux.
Brightness-independent switching (daylight operation) is
achieved with the potentiometer in the ‘Sun’ position.
Important:
If the BLC detector 180 does not respond to detected move-
ments with the potentiometer in the ‘Moon’ position (nighttime
operation), the potentiometer must be turned back a bit in the
direction of the ‘Sun’ position.
Adjusting the sensitivity
The sensitivity of the device can be continuously adjusted with
potentiometer ((2) (fig. 6)) at the rear of the attachment.
With this potentiometer, the BLC detector 180 can be made
less sensitive to undesired influences.
BLC Wächter 180
Gefahrenhinweise
Achtung ! Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft erfolgen.
Je nach verwendeten Schalt- oder Dimmeinsatz nicht zum
Freischalten geeignet, bei ausgeschaltetem Gerät ist die
Last nicht galvanisch vom Netz getrennt.
Zur Vermeidung eines elektrischen Schlages, vor Arbeiten
am BLC Wächter 180 oder BLC Einsatz oder vor Austausch
der Lampe freischalten (Sicherungsautomat ausschalten).
Bei Nichtbeachtung der Installationshinweise können
Brand oder andere Gefahren entstehen.
Funktion
Der BLC Wächter 180 reagiert auf Wärmebewegung und löst
einen Schaltvorgang aus. Die Beleuchtung bleibt eingeschal-
tet, solange der BLC Wächter 180 Bewegungen erkennt, sonst
wird nach Ablauf der festen Nachlaufzeit von ca. 2 min. abge-
schaltet.
Der BLC Wächter 180 ist ausschließlich für Schaltanwendungen
verwendbar und wird in Kombination mit einem BLC Schaltein-
satz betrieben. Dimmeinsätze können als Schalteinsätze ge-
nutzt werden.
In Kombination mit der BLC Wächter Nebenstelle lässt sich
der Erfassungsbereich erweitern.
Nach dem Baukastenprinzip sind Aufsätze und Einsätze für
den Innenraum und für Feuchtraum- bzw. Aussenanwendungen
(IP 44) kombinierbar.
Montageort
Hinweise:
Störquellen im Erfassungsfeld, wie Lampen oder Heizungen,
vermeiden. Diese können zu ungewollten Schaltungen führen.
Optimale Erfassung wird bei Montage seitlich zur Gehrichtung
erreicht.
Die Montagehöhe beeinflusst die Reichweite (Bild 4 (A)).
Wählen Sie den Montageort so, dass kein direktes Sonnen-
licht in die Linse fällt. Legen Sie den BLC Wächter 180
während der Montage nicht in direktes Sonnenlicht, andern-
falls kann es zur Zerstörung des Sensors kommen (Bild 1).
Aufgrund der nahezu waagerechten Ausrichtung der oberen
Erfassungsebene (Bild 2 (A)) sind die BLC Wächter 180 mit
der 1,10 m Linse im Allgemeinen nur für den Einsatz im
Innenbereich geeignet.
Von den BLC Wächtern 180 mit der 2,20 m Linse sind die
wassergeschützten Versionen (IP44) für den Einsatz im
Aussenbereich zugelassen.
Montage
Montieren Sie den BLC Einsatz (1) in einer Gerätedose nach
DIN 49073 (Bild 3).
Die Anschlussklemmen des Einsatzes müssen dabei unten
liegen, andernfalls kann Fehlfunktion entstehen.
Der Rahmen (2) wird zusammen mit dem BLC Wächter
Aufsatz (3) auf den Einsatz aufgesteckt.
Anschluss des Einsatzes entnehmen Sie bitte der Anleitung
des jeweiligen Einsatzes.
Anwendung der Aufsteckblende
Mit der beiliegenden Blende kann das Erfassungsfeld einge-
grenzt werden (Bild 5). Die Blende deckt 90° des Erfassungs-
feldes ab. Ausschneiden der Blende auf kleinere Winkel hat
Fehlfunktion zur Folge.
Erfassungsfeld mit aufgesteckter Blende (A) siehe Bild 5.
(1) überwachter Bereich
(2) ausgeblendeter Bereich
Einstellung Helligkeitsschwelle
Grenzwert der Helligkeit, ab der eine erkannte Bewegung
einen Schaltvorgang auslöst. Die Helligkeitsschwelle kann
mit dem Potentiometer(Bild 6 (1)) auf der Rückseite des
Aufsatzes in einem Bereich von ca. 0 bis 80 Lux eingestellt
werden.
Helligkeitsunabhängiges Schalten (Tagbetrieb) erfolgt auf
Endanschlag „Sonne“.
Hinweis:
Sollte der BLC Wächter 180 in Endanschlag „Mond“ (Nach-
teinstellung) nicht mehr auf eine erkannte Bewegung reagieren,
bitte Potentiometer wieder etwas in Richtung Sonne drehen.
Einstellen der Empfindlichkeit
Mit Potentiometer ((2) (Bild 6)), auf der Rückseite des Aufsat-
zes, kann die Empfindlichkeit stufenlos eingestellt werden.
Somit kann der BLC Wächter unempfindlicher gegenüber
Störeinflüssen gemacht werden.
D
BLC Observer 180
Veiligheidsinstructies
Attentie! Installatie en montage van elektrische apparaten
mogen uitsluitend door een landelijk erkend installatiebedrijf
worden uitgevoerd.
Al naar gelang het gebruikte schakel- of dim-inzetmoduul
niet geschikt voor spanningvrij schakelen,de last is bij
uitgeschakeld toestel niet galvanisch van het net gescheiden.
Ter voorkoming van elektrische schok het toestel voor-
afgaand aan werkzaamheden aan de BLC observer 180 of
het BLC schakelelement of voorafgaand aan het verwisselen
van de lamp het toestel altijd eerst spanningvrij schakelen
(veiligheidsautomaat uitschakelen).
Bij veronachtzaming van de installatie-instructies kunnen
brand of andere gevaren optreden.
Functie
De BLC observer 180 reageert op warmtebeweging en activeert
een schakelprocedure. De verlichting blijft ingeschakeld, zolang
de Observer bewegingen herkent, zo niet, schakelt het toestel
na afloop van de vaste nalooptijd van ca. 2 min. uit.
De BLC observer 180 is uitsluitend voor schakelfuncties bruikbaar
en wordt in combinatie met een schakelelement toegepast. Dim-
inzetmodules kunnen als schakelelementen worden gebruikt.
In combinatie met de BLC observer impulsgever kan het
detectiegebied worden uitgebreid.
Door hun modulaire opbouw kunnen opbouwmodules en
inzetmodules worden gecombineerd voor toepassing binnenshuis/
vochtige ruimten resp. toepassing buiten (IP 44).
Montagepositie
Aanwijzingen:
Storingsbronnen in het detectiegebied, b.v. lampen of radiatoren,
uitsluiten. Deze kunnen tot ongewenste schakelingen leiden.
Een optimale detectie wordt bereikt bij montage dwars op de
looprichting.
De montagehoogte beïnvloedt het bereik (afbeelding 4 (A)).
Kies de montagepositie zodanig, dat de lens niet wordt
blootgesteld aan rechtstreeks zonlicht. Leg de BLC observer
180 tijdens montage niet in de volle zon. In dat geval kan de
sensor nl. vernield raken (afbeelding 1).
Op grond van de nagenoeg horizontale uitrichting van het
bovenste detectieveld (afbeelding 2 (A)) zijn de observers met
de 1,10 m lens in het algemeen alleen geschikt voor toepassing
binnenshuis.
Van de observers met de 2,20 m lens zijn de watervaste
uitvoeringen (IP44) toegelaten voor gebruik buitenshuis.
Montage
Monteer het inzetmoduult (1) in een inbouwdoos conform DIN
49073 (afbeelding 3).
De aansluitklemmen van het inzetmoduul moeten daarbij
beneden liggen, anders kan een functiestoring optreden.
De inschuifeenheid (2) wordt samen met de BLC observer 180
(3) op het inzetmoduul gestoken.
De aansluiting van het inzetmoduul staat beschreven in de
handleiding van het desbetreffende inzetmoduul.
Gebruik van het opsteekkapje
Met behulp van het bijgeleverde opsteekkapje kan het
detectiegebied worden ingeperkt (afbeelding 5). Het kapje dekt
90° van het detectieveld af. Uitknippen van het kapje met een
kleinere hoek leidt tot een storing.
Detectieveld met opgestoken kapje (A) zie afbeelding 5.
(1) bewaakt gebied
(2) afgedekt (niet bewaakt) gebied
Instellen van de helderheidsdrempel
De helderheidsdrempel is de grenswaarde van de lichthelderheid,
vanaf waar een herkende beweging een schakeling triggert. De
helderheidswaarde kan met de potentiometer (afbeelding 6, 1)
op de achterzijde van het opzetmoduul in een gebied vanaf ca. 0
tot 80 lux worden ingesteld.
Helderheidsonafhankelijk schakelen (dagbedrijf) geschiedt bij
instelling op de eindaanslag „Zon“.
Aanwijzing:
Mocht de BLC observer 180 bij eindaanslag „Maan“ (nacht-
instelling) niet meer op een herkende beweging reageren, dient
u de potentiometer een stukje richting „Zon“ te draaien.
Instellen van de gevoeligheid
Met potentiometer ((2) (afbeelding 6)), op de achterzijde van
het opzmoduul, kan de gevoeligheid traploos ingesteld wor-
den. Op die manier kan de BLC observer 180 ongevoeliger
voor storingsinvloeden worden gemaakt.
Détecteur BLC 180
Consignes de sécurité
Attention!La mise en place et le montage d’appareils élec-
triques doivent obligatoirement être effectués par un électricien
spécialisé.
Selon le type d’insert de commutation ou de variation utilisé,
l’appareil ne convient pas pour la déconnexion du secteur. La
coupure de l’appareil ne suffit pas pour isoler la charge
électriquement du secteur.
Pour éviter des chocs électriques, l’alimentation secteur doit
toujours être déconnectée (par coupure du disjoncteur) avant
d’entreprendre des travaux sur le détecteur BLC 180 ou l’insert
de commutation BLC ou avant de remplacer une lampe.
Le non-respect des consignes de montage peut entraîner des
risques d’incendie ou autres.
Fonction
Le détecteur BLC 180 réagit aux mouvements thermiques et
déclenche une commutation. L’éclairage reste allumé tant que le
détecteur détecte des mouvements. Au cas contraire, le détecteur
est désactivé après l’écoulement de la durée fixe de retardement
d’environ 2 minutes. Le détecteur BLC 180 est destiné
exclusivement aux applications de commutation et est utilisé en
combinaison avec un insert de commutation. Les inserts de
variation peuvent être employés comme inserts de commutation.
S’il est utilisé en combinaison avec la commande détecteur
secondaire BLC, le champ de détection peut être élargi.
Selon le principe modulaire, les adaptateurs et les inserts pour
l’intérieur et pour l’extérieur (ou applications dans des locaux
humides) (IP 44) peuvent être combinés.
Lieu de montage
Consignes:
Eviter des sources de perturbation à l’intérieur du champ de
détection telles que lampes ou chauffages. Ces sources peuvent
provoquer des commutations involontaires.
Une détection optimale est assurée si le détecteur est monté
perpendiculairement au sens de marche.
La portée est fonction de la hauteur de montage (fig. 4 (A)).
Choisissez le lieu de montage de sorte que les lentilles du capteur
ne soient pas exposées à l’ensoleillement direct. Ne tenez pas le
détecteur BLC 180 dans la lumière directe du soleil pendant le
montage, le capteur risquant sinon d’être endommagé (fig. 1).
En raison de l’orientation pratiquement horizontale du niveau
supérieur des capteurs (fig. 2 (A)), les détecteurs avec le capteur
pour la hauteur de 1,10 m ne sont généralement convenables
que pour des applications à l’intérieur.
Parmi les détecteurs avec le capteur pour la hauteur de 2,20 m,
les versions protégées contre l’eau (IP44) sont homologuées pour
des applications à l’extérieur.
Montage
Montez l’insert (1) dans une boîte encastrée selon DIN 49073
(fig. 3).
Pour éviter des malfonctions, les bornes de connexion de l’insert
doivent être en bas.
Le détecteur BLC 180 (3) est enfiché avec le cadre (2) sur
l’insert.
Le branchement de l’insert est décrit dans la notice d’utilisation
de l’insert correspondant.
Application du cache-lentille enclipsable
Le cache-lentille fourni avec le dispositif sert à restreindre le
champ de détection (fig. 5). Le cache-lentille peut masquer un
angle de 90° du champ de détection. Le cache ne doit pas être
découpé pour recouvrir des angles plus petits pour éviter la
malfonction de l’appareil.
Le champ de détection avec le cache-lentille en place (A) est
représenté dans la fig. 5.
(1) zone surveillée
(2) zone masquée
Réglage du seuil de luminosité
Le seuil de luminosité est la luminosité limite en-dessous de
laquelle un mouvement détecté déclenche une commutation.
Le seuil de luminosité peut être réglé avec le potentiomètre
(fig. 6, 1) à l’arrière de l’adaptateur entre env. 0 à 80 lux.
Dans la position ‘Soleil’, le dispositif commute indépendamment
de la luminosité (régime de jour).
Important:
Au cas où le détecteur BLC 180 ne réagirait plus en position à
un mouvement détecté lorsqu’il est dans la position finale ‘Lune’
(régime de nuit), il y a lieu de tourner le potentiomètre un peu
plus vers la position ‘Soleil’.
Réglage de la sensibilité
La sensibilité de l’appareil peut être ajustée sans gradins avec
le potentiomètre ((2) (fig. 6)) à l’arrière de l’adaptateur. Ce
potentiomètre permet donc de rendre le détecteur BLC 180
moins sensible aux perturbations.
GBNLFN E
BLC Wächter 180
Best.-Nr. 1783, 1786
Bedienungsanleitung
Mehr Informationen unter: Berker GmbH & Co.KG
Postfach 1160, 58567 Schalksmühle/Germany
Telefon +49 (0) 23 55/905-0, Telefax +49 (0) 23 55/905-111
www.berker.de
825 410 11 08.2004
Bild 1 Bild 2
Bild 3 Bild 4
Bild 6
Detector 180 BLC
Indicaciones de seguridad
¡Atención! La instalación y el montaje de aparatos eléctricos
solamente debe efectuar un electricista capacitado.
En función del inserto de conmutación o de regulación
empleado no apropiado para la desconexión. Con el
dispositivo desconectado, la carga no está separada
galvánicamente de la red.
Para evitar descargas eléctricas, siempre desconectar el
detector 180 BLC o el inserto de conmutación de la red
(desconectar el fusible automático) antes de realizar trabajos
en el equipo o bien antes de cambiar la lámpara.
En caso de la no observancia de las instrucciones de
instalación existe el peligro de incendios o de otros peligros.
Funcionamiento
El detector 180 BLC reacciona a movimiento térmico e inicia
una conmutación. La iluminación queda conectada mientras
reconozca el detector movimientos; si p1-ya no detecta
movimientos se desconecta después del tiempo fijo de
funcionamiento posterior de aprox. 2 minutos.
El detector 180 BLC puede emplearse exclusivamente para
aplicaciones de conmutación y se usa en combinación con un
inserto de conmutación. Se pueden usar como insertos de
conmutación los insertos de regulación de luz.
En combinación con el equipo secundario de detector BLC se
puede ampliar el campo de detección.
Gracias al principio modular, las tapas y los insertos para
interiores así como para locales húmedos o bien para
instalaciones al aire libre (IP 44) pueden combinarse.
Lugar de montaje
Notas:
Deben excluirse fuentes de perturbación, tales como lámparas
o calefacciones, dentro del campo de detección. Dichas fuentes
pueden provocar conexiones no deseadas.
La detección óptima se obtiene montando el detector en sentido
transversal al sentido de movimiento.
La altura de montaje repercute en el alcance del detector
(figura 4 (A)).
Elija el lugar de montaje de tal forma que el lente no esté expuesto
a la irradiación solar directa. Durante el montaje, no exponer el
detector 180 BLC a la irradiación solar directa. En caso contrario
puede destruirse el sensor (figura 1).
Debido a la orientación casi horizontal del nivel de detección
superior (figura 2 (A)), en general los detectores con el lente de
1,10 m solamente son apropiados para el empleo en interiores.
Las versiones a prueba de agua (IP44) de los detectores
equipados del lente de 2,20 m están admitidos para el uso en
los exteriores.
Montaje
El inserto (1) se monta en una caja mural conforme a DIN 49073
(figura 3).
Los bornes de conexión del inserto deben estar abajo, en caso
contrario habrá funciones erróneas.
Encajar el marco (2) junto con el detector 180 BLC (3) en el
inserto.
Para informaciones acerca de la conexión del inserto, consúltese
las instrucciones para el uso del equipo correspondiente.
Uso de la pantalla de quita y pon
El campo de detección puede limitarse por la pantalla de quita
y pon adjunta (figura 5). La pantalla cubre 90° del campo de
detección. El recorte de la pantalla para obtener ángulos más
pequeños causará funciones erróneas.
Para el campo de detección estando colocada la pantalla (A),
véase la figura 5.
(1) campo vigilado
(2) campo suprimido
Ajuste del umbral de intensidad de luz
Valor umbral de intensidad de luz a partir del cual un movimiento
detectado causa una conmutación. El umbral de intensidad de
luz puede regularse por medio del potenciómetro (figura 6, 1)
en el lado posterior de la tapa dentro de un margen de aprox.
0 a 80 lux.
La conmutación independiente de la intensidad de luz (servicio
diario) se efectúa en el tope final „sol“.
Nota:
Si el detector 180 BLC p1-ya no reacciona en el tope final „luna“
(ajuste de noche) a un movimiento detectado, rogamos gire el
potenciómetro un poco atrás en sentido a „sol“.
Ajuste de la sensibilidad
Por medio del potenciómetro ((2) (fig. 6)) en el lado posterior
de la tapa se puede ajustar progresivamente el nivel de
sensibilidad. Así, se puede desensibilizar el detector 180 BLC
respecto a influencias perturbadoras.

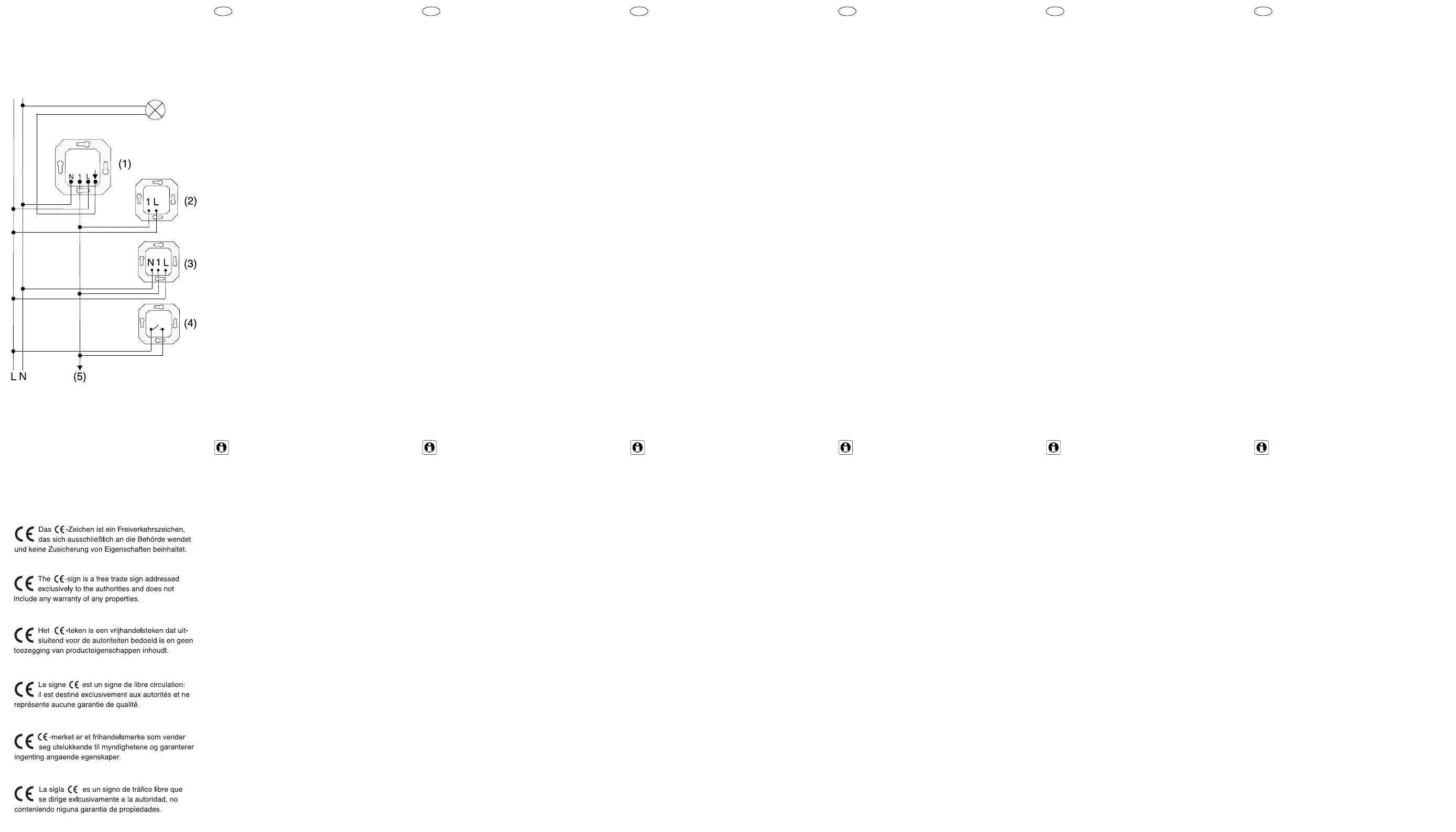

Bild 5
Produkt Specifikationer
Mærke: | Berker |
Kategori: | Bevægelsesdetektor |
Model: | 17839011 |
Har du brug for hjælp?
Hvis du har brug for hjælp til Berker 17839011 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Bevægelsesdetektor Berker Manualer
19 August 2024
14 August 2024
13 August 2024
13 August 2024
12 August 2024
11 August 2024
11 August 2024
11 August 2024
11 August 2024
10 August 2024
Bevægelsesdetektor Manualer
- Bevægelsesdetektor Hager
- Bevægelsesdetektor TP-Link
- Bevægelsesdetektor Philips
- Bevægelsesdetektor Gigaset
- Bevægelsesdetektor Arlo
- Bevægelsesdetektor Biltema
- Bevægelsesdetektor Nedis
- Bevægelsesdetektor Abus
- Bevægelsesdetektor Aqua Joe
- Bevægelsesdetektor Theben
- Bevægelsesdetektor Black Box
- Bevægelsesdetektor Optex
- Bevægelsesdetektor Smartwares
- Bevægelsesdetektor Trust
- Bevægelsesdetektor Busch-Jaeger
- Bevægelsesdetektor Blaupunkt
- Bevægelsesdetektor Honeywell
- Bevægelsesdetektor König
- Bevægelsesdetektor Steinel
- Bevægelsesdetektor Powerfix
- Bevægelsesdetektor Yale
- Bevægelsesdetektor Goobay
- Bevægelsesdetektor Alecto
- Bevægelsesdetektor Olympia
- Bevægelsesdetektor HQ
- Bevægelsesdetektor Techly
- Bevægelsesdetektor EnerGenie
- Bevægelsesdetektor Schneider
- Bevægelsesdetektor Marmitek
- Bevægelsesdetektor GEV
- Bevægelsesdetektor Velleman
- Bevægelsesdetektor Perel
- Bevægelsesdetektor Swann
- Bevægelsesdetektor JUNG
- Bevægelsesdetektor Vemer
- Bevægelsesdetektor ORNO
- Bevægelsesdetektor Eaton
- Bevægelsesdetektor Somfy
- Bevægelsesdetektor EQ3
- Bevægelsesdetektor Hikvision
- Bevægelsesdetektor Brennenstuhl
- Bevægelsesdetektor Cotech
- Bevægelsesdetektor Chamberlain
- Bevægelsesdetektor Devolo
- Bevægelsesdetektor Elgato
- Bevægelsesdetektor EVE
- Bevægelsesdetektor Renkforce
- Bevægelsesdetektor Pentatech
- Bevægelsesdetektor Orbis
- Bevægelsesdetektor Eminent
- Bevægelsesdetektor Grothe
- Bevægelsesdetektor Kopp
- Bevægelsesdetektor Fibaro
- Bevægelsesdetektor Axis
- Bevægelsesdetektor EQ-3
- Bevægelsesdetektor Vimar
- Bevægelsesdetektor Dahua Technology
- Bevægelsesdetektor Chacon
- Bevægelsesdetektor EtiamPro
- Bevægelsesdetektor Joy-It
- Bevægelsesdetektor Nexa
- Bevægelsesdetektor InLine
- Bevægelsesdetektor Crestron
- Bevægelsesdetektor Kogan
- Bevægelsesdetektor Esylux
- Bevægelsesdetektor Homematic IP
- Bevægelsesdetektor V-TAC
- Bevægelsesdetektor Legrand
- Bevægelsesdetektor Schwaiger
- Bevægelsesdetektor Steren
- Bevægelsesdetektor CnMemory
- Bevægelsesdetektor XQ-lite
- Bevægelsesdetektor Inovonics
- Bevægelsesdetektor ACME
- Bevægelsesdetektor KlikaanKlikuit
- Bevægelsesdetektor Merten
- Bevægelsesdetektor DESQ
- Bevægelsesdetektor Xavax
- Bevægelsesdetektor Niko
- Bevægelsesdetektor Gira
- Bevægelsesdetektor Interlogix
- Bevægelsesdetektor DSC
- Bevægelsesdetektor Iget
- Bevægelsesdetektor Satel
- Bevægelsesdetektor Wentronic
- Bevægelsesdetektor Vernier
- Bevægelsesdetektor Chuango
- Bevægelsesdetektor Plugwise
- Bevægelsesdetektor Suevia
- Bevægelsesdetektor Extron
- Bevægelsesdetektor Maxsa
- Bevægelsesdetektor Brinno
- Bevægelsesdetektor Intertechno
- Bevægelsesdetektor Bitron
- Bevægelsesdetektor RAB
- Bevægelsesdetektor BEA
- Bevægelsesdetektor Tellur
- Bevægelsesdetektor Megatron
- Bevægelsesdetektor Ledvance
- Bevægelsesdetektor Gewiss
- Bevægelsesdetektor ALC
- Bevægelsesdetektor Avigilon
- Bevægelsesdetektor Pepperl+Fuchs
Nyeste Bevægelsesdetektor Manualer
15 September 2024
14 September 2024
13 September 2024
11 September 2024
11 September 2024
10 September 2024
9 September 2024
9 September 2024
9 September 2024
9 September 2024
