Protezione contro le sovratensioni per gli

alimentatori (classe SPD I/II, tipo 1/2)

– Spinterometro N-PE

– Per sistemi TT / TN-S

1. Indicazioni di sicurezza

2. Collegamento

•Il cavo di connessione SN deve avere la stessa sezione dei cavi

di connessione SL dei dispositivi di protezione contro le

sovratensioni connessi tra conduttore di fase e conduttore

neutro.

•Il cavo di connessione S

 deve avere una sezione minima di

16mm2.

2.1 Esempio applicativo ( - )

– nel sistema TN-S

2.2 Lunghezze dei cavi ()

•Posare i cavi di connessione ai dispositivi di protezione contro

le sovratensioni (SPD) con il percorso più breve possibile,

senza anelli e con raggi di curvatura il più possibile ampi. In

questo modo si ottiene una protezione ottimale contro le

sovratensioni.

* Barra collettrice per compensaz. del pot.

2.3 Prefusibile

•Rispettare le informazioni sul prefusibile nelle relative

applicazioni.

2.4 Punti di connessione

•Per un funzionamento sicuro, serrare i punti di connessione

non utilizzati. ()

3. Contatto FM ()

4. Segnalazione stato ()

Se si riscontra un cambiamento di colore del LED di diagnosi e di

stato (da verde a rosso), significa che il connettore è

danneggiato.

•Sostituire il connettore con un connettore dello stesso tipo.

•Per fare ciò, sollevare il connettore maschio con l'ausilio di un

cacciavite ed estrarlo dall'elemento base. ()

•Se l’elemento base è danneggiato, sostituire completamente il

prodotto.

5. Misurazione dell’isolamento

•Scollegare la spina di protezione prima di eseguire le

misurazioni dell'isolamento nell’impianto. In caso contrario è

possibile che si verifichino errori di misurazione.

•Dopo la misurazione dell’isolamento reinserire la spina di

protezione nell’elemento base.

6. Disegno quotato ()

AVVERTENZA: L’installazione e la messa in servizio

devono essere eseguite solo da personale tecnico

qualificato. Durante queste operazioni rispettare le

rispettive norme specifiche del paese.

AVVERTENZA: Pericolo di scosse elettriche e di

incendi

– Prima dell'installazione, verificare che il dispositivo non

presenti danni esterni. Se il dispositivo è difettoso non

deve essere utilizzato.

– Una volta installato, i punti di connessione non utilizzati

possono essere conduttori di tensione.

– Il grado di protezione indicato IP20 viene garantito solo

in caso di apparecchio installato utilizzando tutti i punti di

connessione.

IMPORTANTE: Fare attenzione che la tensione di

esercizio massima dell’impianto non superi la tensione

permanente massima U

① Cablaggio a forma di V

② Cablaggio di diramazione

Per l'installazione di parafulmini è assolutamente

necessario il cavo di connessione S

PE(N). Utilizzare una

sezione minima di 6 mm². (  - )

Per una connessione dei cavi protetta contro i cortocircuiti,

la somma delle sezioni dei cavi di connessione S

 e SPE

deve essere almeno equivalente alla sezione dei cavi di

connessione SL / SN.

DIN VDE 0100-534

IEC 60364-5-53

①b≤ 0,5m preferito

②a + b ≤ 0,5m preferito

Protection antisurtension pour

l'alimentation (classe SPD I/II, type 1/2)

– Éclateur N-PE

– Pour systèmes TN-S / TT

1. Consignes de sécurité

2. Raccordement

•Disposer le câble de raccordement S

N avec la même section

transversale que les câbles de raccordement S

L connectés

entre la phase et le neutre des appareils de protection

antisurtension.

•Disposer le câble de raccordement S

 avec une section

minimum de 16mm

2.1 Exemple d'application ( - )

– dans le système TN-S

2.2 Longueurs de ligne ()

•Les câbles de raccordement posés sur les appareils de

protection antisurtension (SPD) doivent être aussi courts que

possible, sans boucle, et présenter, si possible, des rayons de

courbure élevés.

* Barre d'équipotentialité

2.3 Fusible en amont

•Les indications relatives au fusible en amont sont à prendre ne

compte dans l'application correspondante.

2.4 Points de raccordement

•Pour un fonctionnement en toute sécurité, serrez les points de

raccordement inutilisés. ()

3. Contact de signalisation à distance ()

4. Affichage d'état ()

Si la couleur du voyant de diagnostic et d'état passe du vert au

rouge, le connecteur est endommagé.

•Remplacer le connecteur par un connecteur de même type.

•Pour cela, faites sortir le connecteur de l'élément de base à

l'aide d'un tournevis. ()

•Si l'élément de base est endommagé, il convient de remplacer

le produit complet.

5. Mesure d’isolation

•Retirez la fiche de protection de l'installation avant d'effectuer

une mesure de l'isolement. Dans le cas contraire, des erreurs

de mesure sont possibles.

•Insérer à nouveau la fiche de protection dans son embase

après avoir mesuré l'isolement dans l'élément de base.

6. Dessin coté ()

AVERTISSEMENT : L'installation et la mise en service ne

doivent être confiées qu'à du personnel spécialisé dûment

qualifié. Les directives propres à chaque pays doivent être

respectées en la matière.

AVERTISSEMENT: risque de choc électrique et

risque d'incendie

– Avant l’installation, contrôler que l'appareil ne présente

pas de dommages extérieurs. Si l'appareil est

défectueux, il ne doit pas être utilisé.

– A l'état monté, les bornes non utilisées peuvent être

sous tension.

– L'indice de protection IP20 indiqué n'est garanti que si,

à l'état monté, toutes les bornes sont utilisées.

IMPORTANT : Veiller à ce que la tension maximum de

service de l'installation ne dépasse pas la tension

permanente maximum U

① Câblage en V

② Câblage en dérivation

Le câble de raccordement S

PE(N) est indispensable pour

l'installation de parafoudres. Utiliser une section minimum

de 6mm². (  - )

Pour un raccordement de câble protégé contre les courts-

circuits, les câbles d'alimentation S et SPE doivent

disposer ensemble d'au moins la même section que les

câbles de raccordement S

L et SN.

DIN VDE 0100-534

CEI 60364-5-53

①b de préférence ≤ 0,5m

②a + b de préférence ≤ 0,5m

Surge protection for power supply unit

(SPD Class I/II, Type 1/2)

– N-PE spark gap

– For TN-S / TT systems

1. Safety notes

2. Connecting

•Install the SN connecting cable with the same cross-section as

the SL connecting cable of the overvoltage connection devices

connected between the phase and neutral conductors.

•Install the S connecting cable with a minimum cross-section of

16mm2.

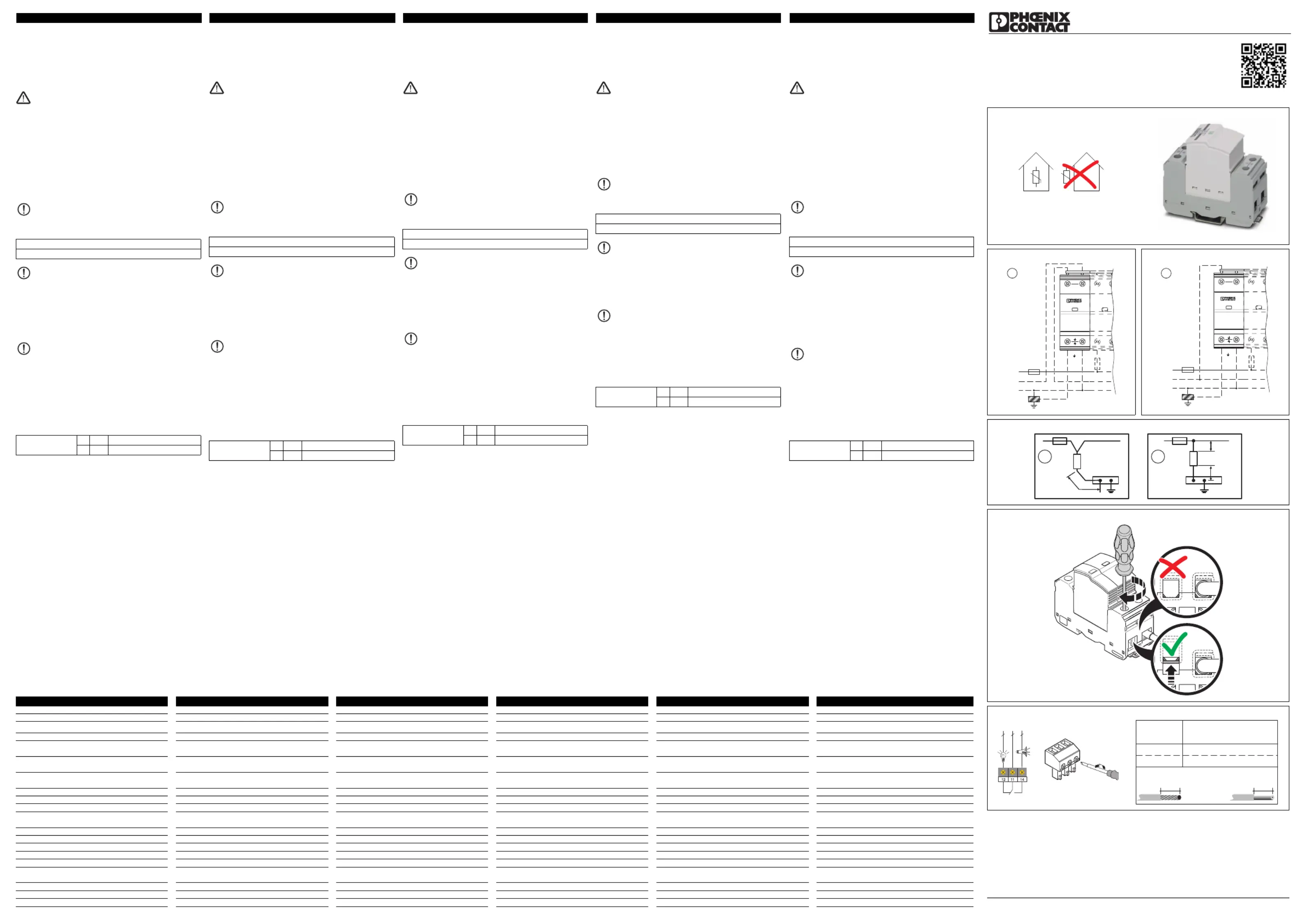

2.1 Application example ( - )

– in the TN-S system

2.2 Cable lengths ()

•Lay the output cables to the surge protective devices (SPDs)

as short as possible, without loops, and with the largest

possible bending radii. This achieves optimal surge protection.

* Equipotential bonding strip

2.3 Backup fuse

•Follow the specifications for backup fuse in the respective

application.

2.4 Terminal points

•To ensure safe functioning, tighten unused terminal points. ()

3. Remote indication contact ()

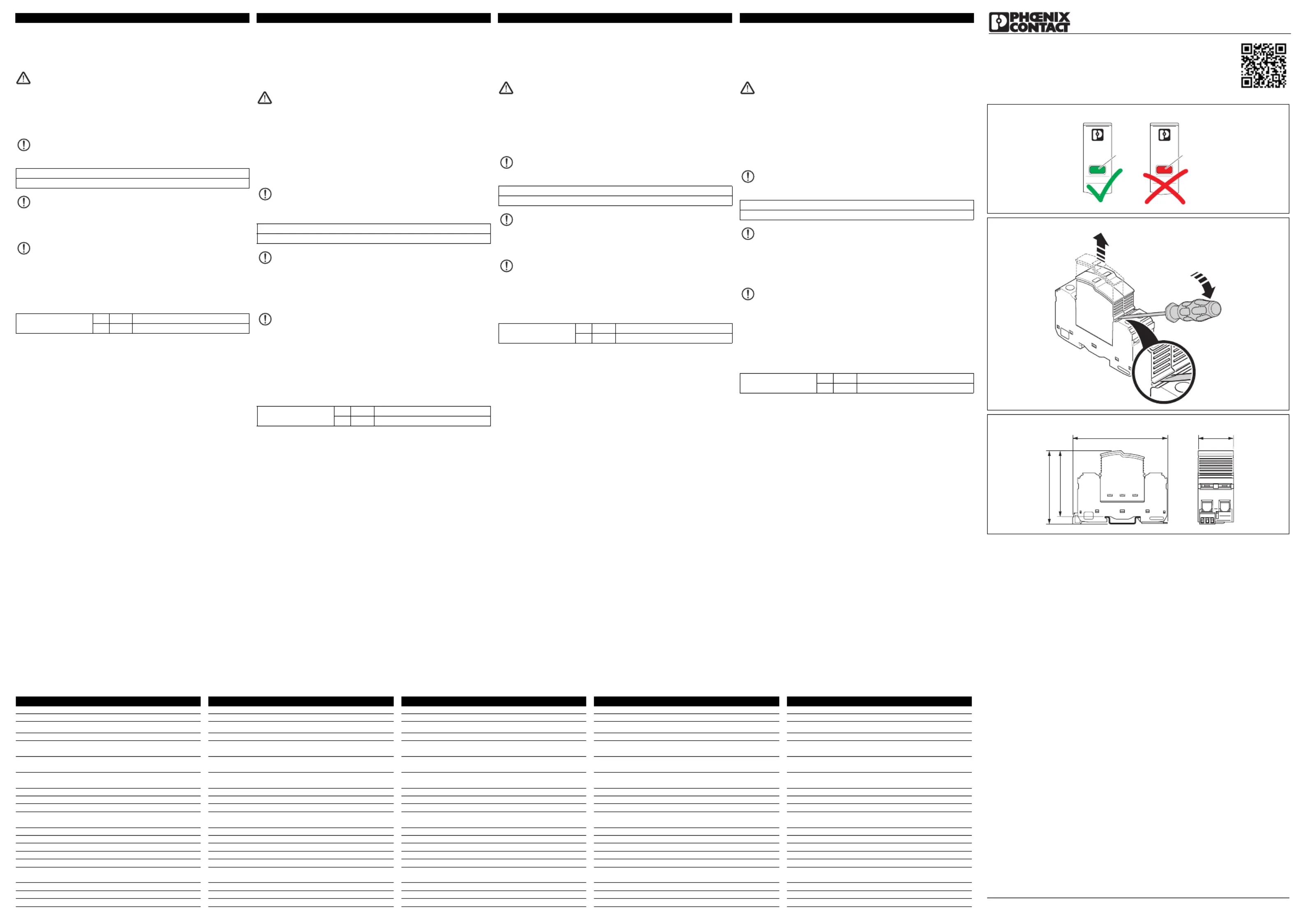

4. Status indicator ()

If the color of the status indicator changes from green to red, the

plug is damaged.

•Replace the plug with a plug of the same type.

•To do so, use a screwdriver to lever the plug out of the base

element. ()

•If the base element is damaged, you must replace the product

completely.

5. Insulation testing

•Disconnect the protective plug before conducting insulation

testing on the system. Otherwise faulty measurements are

possible.

•Reinsert the protective plug into the base element after

insulation testing.

6. Dimensional drawing ()

WARNING: Installation and startup may only be carried

out by qualified personnel. The relevant country-specific

regulations must be observed.

WARNING: Risk of electric shock and fire

– Check the device for external damage before

installation. If the device is defective, it must not be

used.

– When the device is built-in, unused terminal points may

be live.

– The stated IP20 protection is guaranteed only for the

built-in condition in which all terminal points are in use.

NOTE: Ensure that the system's maximum operating

voltage does not exceed the highest continuous U

voltage.

① V-shaped wiring

② Stub wiring

For installation of the lightning arrester S

PE(N) connection

cable is essential. Use at least 6 mm² cross-section.

(-) 

For a short-circuit-proof cable connection, the S

 and S

connecting cables together must provide at least the same

cross-section as the SL and/or SN connecting cables.

DIN VDE 0100-534

IEC 60364-5-53

①b≤ 0.5m recommended

②a + b ≤  0.5 m recommended

Überspannungsschutz für die

Stromversorgung (SPD Class I/II, Typ 1/2)

– N-PE-Funkenstrecke

– Für TN-S- / TT-Systeme

1. Sicherheitshinweise

2. Anschließen

•Verlegen Sie die Anschlussleitung S

N mit dem gleichen

Querschnitt wie die Anschlussleitungen S

L der zwischen

Außen- und Neutralleiter angeschlossenen

Überspannungsschutzgeräte.

•Verlegen Sie die Anschlussleitung S

 mit einem

Mindestquerschnitt von 16mm2.

2.1 Applikationsbeispiel ( - )

– im TN-S-System

2.2 Leitungslängen ()

•Verlegen Sie die Anschlussleitungen an

Überspannungsschutzgeräte (SPDs) so kurz wie möglich,

ohne Schleifen und mit möglichst großen Biegeradien. So

erzielen Sie einen optimalen Überspannungsschutz.

* Potenzialausgleichsschiene

2.3 Vorsicherung

•Beachten Sie die Angaben zur Vorsicherung in der

entsprechenden Applikation.

2.4 Klemmstellen

•Für eine sichere Funktion ziehen Sie nicht genutzte

Klemmstellen an. ()

3. Fernmeldekontakt ()

4. Statusanzeige ()

Wenn ein Farbwechsel der Statusanzeige von grün auf rot

erkennbar ist, ist der Stecker beschädigt.

•Tauschen Sie den Stecker gegen einen Stecker gleichen Typs

aus.

•Hebeln Sie dazu mit einem Schraubendreher den Stecker aus

dem Basiselement heraus. ()

•Wenn das Basiselement beschädigt ist, müssen Sie das

Produkt komplett austauschen.

5. Isolationsmessung

•Ziehen Sie vor einer Isolationsmessung in der Anlage den

Schutzstecker. Anderenfalls sind Fehlmessungen möglich.

•Setzen Sie den Schutzstecker nach der Isolationsmessung

wieder in das Basiselement ein.

6. Maßbild ()

WARNUNG: Die Installation und Inbetriebnahme darf nur

von entsprechend qualifiziertem Fachpersonal

durchgeführt werden. Dabei sind die jeweiligen

landesspezifischen Vorschriften einzuhalten.

WARNUNG: Gefahr durch elektrischen Schlag und

Brandgefahr

– Prüfen Sie vor der Installation das Gerät auf äußere

Beschädigung. Wenn das Gerät defekt ist, darf es nicht

verwendet werden.

– Im eingebauten Zustand können nicht benutzte

Klemmstellen spannungsführend sein.

– Die ausgewiesene Schutzart IP20 ist nur im

eingebauten Zustand bei Benutzung aller Klemmstellen

gewährleistet.

ACHTUNG: Achten Sie darauf, dass die maximale

Betriebsspannung der Anlage die höchste

Dauerspannung U

C nicht übersteigt.

① V-förmige Verdrahtung

② Stich-Verdrahtung

Für die Installation von Blitzstromableitern ist die

Anschlussleitung S

PE(N) zwingend erforderlich.

Verwenden Sie einen Mindestquerschnitt von 6 mm².

(-) 

Für einen kurzschlussfesten Leitungsanschluss müssen

die Anschlussleitungen S

 und S

PE zusammen

mindestens den gleichen Querschnitt wie die

Anschlussleitungen S

L bzw. SN zur Verfügung stellen.

DIN VDE 0100-534

IEC 60364-5-53

①b≤ 0,5 m bevorzugt

②a + b ≤ 0,5 m bevorzugt

FLT-SEC-P-T1-N/PE-350/100-FM 2905472



 







0,25 Nm

4 lbs-in (UL)

U / I AC:

max max 250 V / 1 A

U DC:

max 125 V (200 mA)

7 mm

0,14 mm - 1,5 mm

2 2

AWG 28-16

AWG 30-14 (UL)

7 mm

125 V / 1 A (UL)

I DC:

max 1 A (30 V)

DEUTSCHENGLISHFRANÇAISITALIANO

Einbauanweisung für den Elektroinstallateur

EN Installation notes for electricians

FR Instructions d'installation pour l'électricien

IT Istruzioni di montaggio per l'elettricista installatore

2014-07-28

Proteção contra sobretensão para a

alimentação com corrente (SPD Classe I/II,

Tipo1/2)

– Spark gap N-PE

– Para sistemas TN-S / TT

1. Instruções de segurança

2. Conectar

•Instale a linha de conexão S

N, com a mesma bitola que as

linhas de conexão SL que está conectada entre os cabos

neutros e externos conectados no dispositivo de proteção

contra surtos de tensão.

•Instale a linha de conexão S

 com uma seção transversal

mínima de 16mm

2.1 Exemplo de aplicação ( - )

– no sistema TN-S

2.2 Comprimentos das linhas ()

•Instalar as linhas de conexão aos dispositivos de proteção

contra surtos de tensão (DPS) no trajeto mais curto possível,

sem alças e com o maior raio de curva possível. Assim,

alcança-se a melhor proteção contra surtos de tensão.

* Trilho para equalização de potencial

2.3 Pré-fusível

•Observe as indicações sobre o fusível nas respectivas

aplicações.

2.4 Pontos de bornes

•Para uma função segura, aperte os bornes não utilizados. ()

3. Contato de sinalização remoto ()

4. Indicação de estado ()

Se uma mudança de cor do indicador de status de verde para

vermelho pode ser observada, o conector está danificado.

•Substituir o conector com um conector do mesmo tipo.

•Com isto, alavanque o conector com uma chave de fenda a

partir do elemento de base. ()

•Se o elemento base estiver danificado, é necessário substituir

o produto completo.

5. Medição do isolamento

•Antes de uma medição de isolamento no sistema, desconecte

o conector de proteção. Do contrário, pode haver erros de

medição.

•Recoloque o conector de proteção novamente na base, após

a medição.

6. Desenho dimensional ()

ATENÇÃO: A instalação e colocação em funcionamento

somente pode ser executada por pessoal técnico

qualificado. Aqui devem ser observadas as

especificações do respectivo país.

ATENÇÃO: Perigo de eletrocussão e incêndio

– Antes da instalação, verifique se o equipamento

apresenta avarias externas. Se estiver com defeito, o

equipamento não pode ser utilizado.

– Na condição instalada, os pontos de bornes não

utilizados podem conduzir tensão.

– O grau de proteção declarado IP20 só pode ser

assegurado na condição instalada e com todos os

pontos de bornes sendo utilizados.

IMPORTANTE: Observar que a tensão máxima de

operação da instalação não ultrapasse a tensão máxima

contínua U

① Cabeamento em forma de V

② Cabeamento com ponto de conexão

Para a instalação de dispositivos de proteção contra raios,

é obrigatório o uso do condutor de ligação S

PE(N). Utilize

uma bitola mínima de 6 mm². (  - )

Para uma conexão de cabo à prova de curto-circuito, as

linhas de conexão S

e SPE devem ter disponíveis, juntas,

no mínimo a mesma seção transversal que as linhas de

conexão S L e SN.

DIN VDE 0100-534

IEC 60364-5-53

①b≤ 0,5 m de preferência

②a + b ≤ 0,5 m de preferência

PT Instrução de montagem para o eletricista

Dados técnicos Dati tecnici Caractéristiques techniques Technische DatenTechnical data

Conector de reposição Spine di ricambio Connecteur de rechange Replacement plug Ersatzstecker 2905473 FLT-SEC-P-T1-N/PE-350/100-P

Dados elétricos Dati elettrici Caractéristiques électriques Electrical data Elektrische Daten

Tipo de proteção de acordo com IEC // Tipos EN Classe di prova IEC // Tipo EN Classe d'essai CEI // Types EN IEC test classification // EN type IEC Prüfklasse // EN Type I / II ,   / // T1 / T2

Quantidade de portas Numero di porte Nombre de ports Number of ports Anzahl der Ports One

Máxima tensão contínua U

CMassima tensione permanente UCTension permanente maximale U

CMaximum continuous operating voltage U

CHöchste Dauerspannung U

N-PE N-PE N-PE N-PE N-PE 350 V AC

Corrente de teste contra raios Iimp (10/350)μs Corr. atmosferica di prova I

imp (10/350)μs Courant de foudre d'essai I

imp (10/350)μs Impulse discharge curr. I

imp (10/350)μs Blitzprüfstrom Iimp (10/350)μs100 kA

Reação TOV com UTComportamento TOV in caso di UTRéponse au TOV pour UTTOV behavior at UTTOV-Verhalten bei UT

200 ms / withstand mode N-PE 200 ms / withstand mode N-PE 200 ms / mode résistance N-PE 200 ms / withstand mode N-PE 200 ms / withstand mode N-PE 1200 V AC

Nível de proteção UPN-PE Livello di protezione UPN-PE Niveau de protection en tension U

PN-PE Voltage protection level U

PN-PE Schutzpegel UPN-PE ≤ 1,5 kV

Corrente do condutor de proteção IPE Corrente conduttori di terra IPE Courant résidual IPE Residual current IPE Schutzleiterstrom IPE ≤ 0,01 mA

Corrente de surto nominal ln (8/20)μs N-PE Corrente nominale dispersa I

n (8/20)µs N-PE Courant nom. de décharge I

n (8/20)µs N-PE Nominal discharge current I

n (8/20) µs N-PE Nennableitstoßstrom I

n (8/20)µs N-PE 100 kA

Capacidade de extinção de corrente sequencial I

fi Capacità di annullamento corrente di sequenza Ifi Capacité de suppression du courant de suite I

fi Follow current interrupt rating Ifi Folgestromlöschfähigkeit I

    N-PE N-PE N-PE N-PE N-PE 100 A (350 V AC)

Corrente de carga nominal ILCorrente di carico nom. ILCourant de charge nominal I

LRated load current ILNennlaststrom IL125 A (< 55 °C)

Dados Gerais Dati generali Caractéristiques générales General data Allgemeine Daten

Temperatura ambiente (funcionamento) Temperatura ambiente (esercizio) Température ambiante (fonctionnement) Ambient temperature (operation) Umgebungstemperatur (Betrieb) -40 °C ... 80 °C

Umidade do ar admissível (funcionamento) Umidità consentita (esercizio) Humidité de l'air admissible (service) Permissible humidity (operation) Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 %

Grau de proteção Grado di protezione Indice de protection Degree of protection Schutzart IP20

Dados de conexão rígido / flexível Dati di collegamento Rigido / flessibile Caractéristiques de raccordement Rigide / souple Connection data Solid / stranded Anschlussdaten starr / flexibel 2,5 mm² - 35 mm² / 2,5 mm² - 25 mm²

AWG ( UL ) AWG ( UL ) AWG ( UL ) AWG ( UL ) AWG ( UL ) 13 - 2 ( 12 - 2 )
