Schwaiger HGA100 532 Manual

Schwaiger Deur-/ramme sensor HGA100 532

Læs nedenfor 📖 manual på dansk for Schwaiger HGA100 532 (2 sider) i kategorien Deur-/ramme sensor. Denne guide var nyttig for 17 personer og blev bedømt med 4.5 stjerner i gennemsnit af 2 brugere

Download PDF

Side 1/2

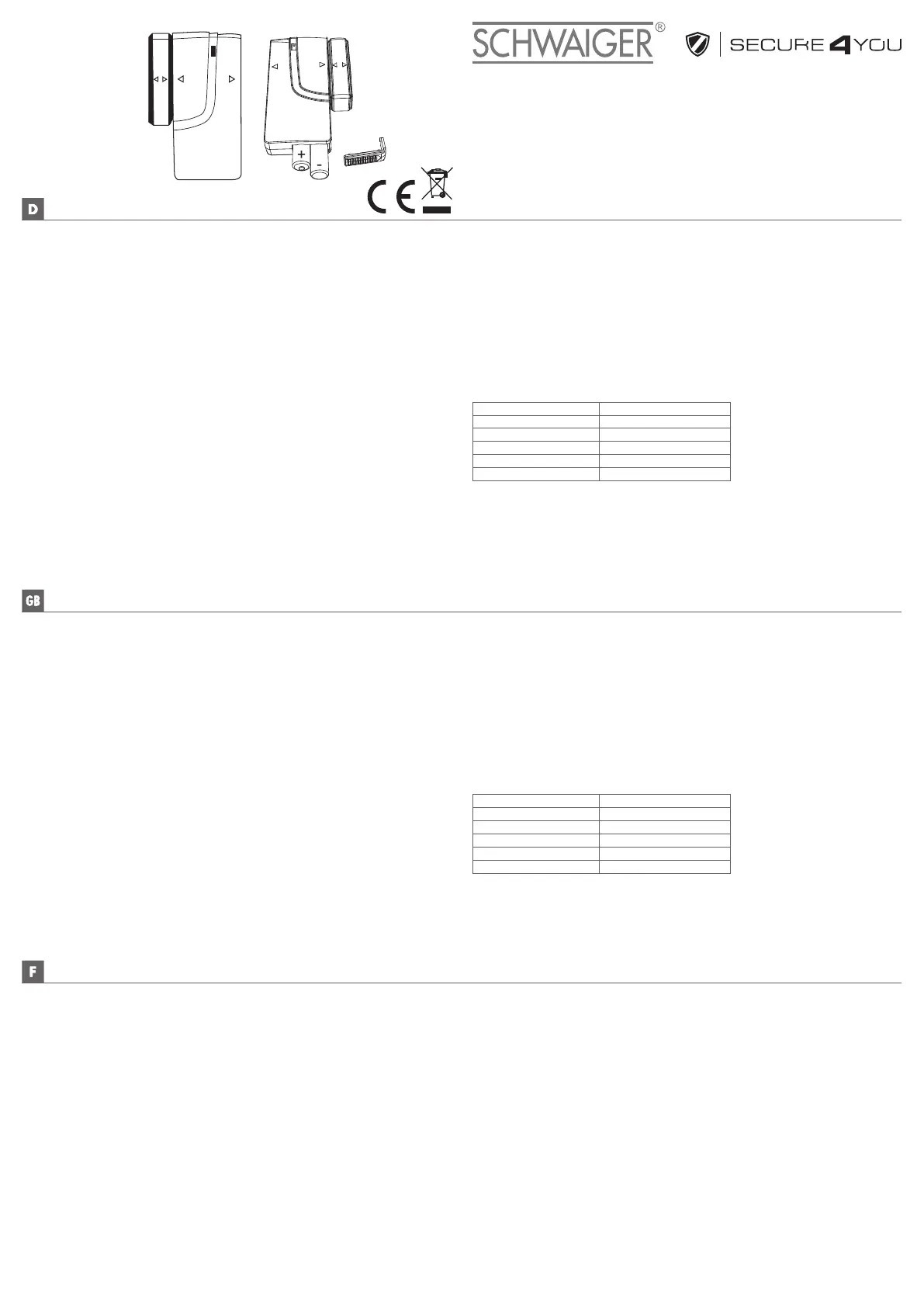

1. Introduction

Thank you and congratulations on buying this product from the SECURE-4-YOU series. In the following you will find

useful information about using this product. Please read all the operating instructions carefully.

General safety & maintenance instructions

• This product is intended for private, non-commercial household use.

• This product is an electronic product, and is not meant to be handled by children! Please keep it out of the reach

of children.

• Protect the product from dampness, water, rain, snow or drizzle. Only use this product in dry environments,

unless specifically indicated.

• Do not drop the product or expose it to strong vibrations.

• Do not insert any object into any openings or connections on the product.

• Do not disassemble the product. The device contains no parts that can be serviced by the user. Incorrect assembly

may result in electric shock or malfunction.

• Clean this product with a slightly damp, lintfree cloth. Do not use any aggressive cleaning agents. Make sure no

water gets into the product when it is being cleaned.

2. Contents of packaging

• Door and window sensor with magnetic contact

• Mounting material (glue pads, dowels & screws)

• Operating instructions and safety instructions

Batteries that are additionally required: 2x 1.5V LR03 (AAA)

3. Proper use

This product is a supplementary product for the Schwaiger “Green Guard” system. It only works in connection

with a central unit HG1000 HG2000 (e.g. or ) and cannot be used individually.

The Schwaiger system is used for the securing and monitoring of your property / home. With the help “Green Guard”

of different sensors, individual areas of the building, such as, for example, the entrance zone, can be monitored or

secured. The entire system is controlled via the central unit, which communicates with the various sensors by radio.

As soon as the central unit recognises a breach through the sensors, this triggers an alarm.

4. Commissioning

Note

These operating instructions are concerned solely with the commissioning of the product.

For the subsequent addition to the relevant central unit, please read the corresponding section in the main instructions

for the central unit (e.g. or ).HG1000 HG2000

Inserting the batteries

In order to commission the door and window sensor, open the lower cover of the product and here insert 2 x AAA

batteries (with the correct polarity) accordingly in the battery compartment.

Battery status

This product has a battery status display.

As soon as the LED on the front side of the product begins to flash slowly, please change the device’s batteries. For

this, proceed as under the Item Inserting the batteries.

Mounting instructions for the door and window sensor with magnetic contact

• It is recommended to affix the sensor unit directly on window or door frames and the magnetic contact directly on

the window or the door (moving part).

• The magnetic contact both the and the .can be mounted on left right side

• This product is exclusively suited to use in indoor or covered (rooved) areas. No liability for subsequent defects

can be undertaken in the case of mounting in outdoor areas.

• Please note that the markings on the device and the contact must be in a line and should be a maximum of 5 mm

apart from each other, in order to ensure smooth functioning.

• Depending on your mounting location, additional/other mounting accessories may be required for mounting.

5. Technical data

Disclaimer

Schwaiger GmbH gives no guarantees and

assumes no liability whatsover for damag-

es arising from improper installation or as-

sembly as well as from the improper use of

the product or a failure to comply with the

safety instructions.

Disposal

Electrical and electronic devices including

batteries must not be disposed of with household waste. The user is legally obliged to return electric and electronic de-

vices including batteries at the end of their service life to the designated public collection points or to return them to the

original point of sale. Particulars relating to this are regulated by the respective national law. The symbol on the product,

the operating instructions, or the packaging refers to these provisions.

EC Declaration of Conformity

Schwaiger GmbH hereby declares that this product conforms to the basic requirements and other relevant regulations

of the Directive 1999/5/EC. The declaration of conformity is at www.schwaiger.de/downloads. This product was desi-

gned, tested and manufactured in accordance with the European R&TTE Directive 1999/5/EC.

Einlegen der Batterien

Um den Tür & Fenstersensor in Betrieb zu nehmen, öffnen Sie die untere Abdeckung des Produkts und legen Sie hier

2x AAA Batterien (polrichtig) entsprechend der Prägung im Batteriefach ein.

Batteriestatus

Dieses Produkt verfügt über eine Batterie-Statusanzeige.

Sobald die LED auf der Vorderseite des Produkts langsam zu blinken beginnt, wechseln Sie bitte die Batterien des

Geräts. Hierfür gehen Sie wie unter dem Punkt Einlegen der Batterien vor.

Montagehinweise zum Tür- & Fenstersensor mit Magnetkontakt

• Es wird empfohlen, die Sensoreinheit direkt am Fenster- oder Türrahmen und den Magnetkontakt direkt an dem

Fenster bzw. der Tür zu befestigen (beweglicher Teil).

• Der Magnetkontakt auf der als auch auf der .kann sowohl linken rechten Seite montiert werden

• Dieses Produkt ist für die Nutzung im Innen- oder geschützten Bereich (Überdacht) geeignet. ausschließlich

Durch die Montage im Außenbereich kann bei anschließenden Defekten keine Haftung übernommen werden.

• Beachten Sie, dass sich die Markierungen vom Gerät und dem Kontakt auf einer Linie befinden müssen und maxi-

mal 5 mm voneinander entfernt sein sollten, um eine reibungslose Funktion zu gewährleisten.

• Abhängig von Ihrem Montageort kann für die Montage zusätzliches/anderes Montagezubehör benötigt werden.

5. Technische Daten

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei

Haftung und Gewährleistung für Schäden

die aus unsachgemäßer Installation oder

Montage sowie unsachgemäßem Gebrauch

des Produktes oder einer Nichtbeachtung

der Sicherheitshinweise resultieren.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher

ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den

dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt

das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf

diese Bestimmung hin.

EG Konformitätserklärung

Hiermit erklärt die Schwaiger GmbH, dass dieses Produkt den grundlegenden Anforderungen und anderen relevan-

ten Bestimmungen der Richtlinie 1999/5/EG entspricht. Die Konformitätserklärung finden Sie unter www.schwaiger.

de/downloads. Dieses Produkt wurde gemäß der europäischen R&TTE-Richtlinie 1999/5/EC konzipiert, getestet und

gefertigt.

1. Einführung

Herzlichen Glückwunsch und vielen Dank für den Kauf eines Produkts aus der SECURE-4-YOU Serie. Im Folgenden

erhalten Sie nützliche Hinweise zur Handhabung dieses Produkts. Bitte lesen Sie sich daher die Bedienungsanleitung

vollständig und sorgfältig durch.

Allgemeine Sicherheits- & Wartungshinweise

• Dieses Produkt ist für den privaten, nicht gewerblichen Haushaltsgebrauch vorgesehen.

• Bei diesem Produkt handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört!

Bewahren Sie es deshalb außerhalb der Reichweite von Kindern auf.

• Schützen Sie das Produkt vor Feuchtigkeit, Wasser, Regen, Schnee oder Sprühregen und verwenden Sie das

Produkt nur in trockenen Umgebungen, wenn nicht speziell hierauf hingewiesen wird.

• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschütterungen aus.

• Führen Sie keine Objekte in die Anschlüsse oder Öffnungen des Produktes ein.

• Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile.

Der unsachgemäße Zusammenbau kann zu elektrischen Schlägen oder Fehlfunktionen führen.

• Reinigen Sie dieses Produkt nur mit einem fusselfreien, maximal leicht feuchtem Tuch und verwenden Sie keine

aggressiven Reiniger. Achten Sie hierbei besonders darauf, dass kein Wasser in das Produkt gelangt.

2. Verpackungsinhalt

• Tür & Fenstersensor mit Magnetkontakt

• Montagematerial (Klebepads, Dübel & Schrauben)

• Bedienungsanleitung & Sicherheitshinweise

Zusätzlich benötigte Batterien: 2x 1,5V LR03 (AAA)

3. Bestimmungsgemäßer Gebrauch

Bei diesem Produkt handelt es sich um ein Ergänzungsprodukt für das Schwaiger „Green Guard“ System. Es arbei-

tet nur in Verbindung mit einer Zentraleinheit (z.B. HG1000 HG2000 oder ) und kann nicht einzeln verwendet

werden. Das Schwaiger System dient der Absicherung und Überwachung Ihres Grundstücks/ Zuhau-„Green Guard“

ses. Mithilfe von unterschiedlichen Sensoren können einzelne Bereiche des Gebäudes wie z.B. der Eingangsbereich

überwacht oder abgesichert werden. Das komplette System wird über die Zentraleinheit gesteuert, welche per Funk

mit den unterschiedlichen Sensoren kommuniziert. Sobald die Zentraleinheit einen Verstoß über die Sensoren erkennt

löst diese einen Alarm aus.

4. Inbetriebnahme

Hinweis!

Diese Bedienungsanleitung beschäftigt sich ausschließlich mit der Inbetriebnahme des Produkts. Für das anschließen-

de Anlernen an die jeweilige Zentraleinheit, lesen Sie bitte den entsprechenden Abschnitt in der Hauptanleitung der

Zentraleinheit (z.B. oder ).HG1000 HG2000

USER MANUAL HGA100 532

MODE D’EMPLOI HGA100 532

1. Introduction

Félicitations et merci beaucoup d’avoir acheté un produit de la série SECURE-4-YOU. Ci-dessous, vous trouverez des

conseils utiles sur la manipulation du produit. Lisez donc les instructions d’utilisation attentivement.

Conditions générales d’utilisation et de sécurité

• Ce produit est destiné à un usage privé, non commercial.

• Ceci est un appareil électronique et ne doit pas être manipulé par des enfants! Veillez donc à le tenir hors de

portée des enfants.

• Protéger le produit de l’humidité, de l’eau, de la pluie, de la neige ou de la bruine. Utilisation uniquement dans un

endroit sec même en l’absence d’indications spécifiques.

• Ne pas faire tomber le produit, ne pas l’exposer à des chocs violents.

• Ne pas insérer d’objets dans les ports et les ouvertures du produit.

• Ne pas démonter le produit. Le dispositif ne contient aucune pièce réparable par l’utilisateur. Un montage incorrect

peut provoquer un choc électrique ou un dysfonctionnement.

• Ne nettoyer le produit qu’avec un chiffon non pelucheux, très légèrement humide. Ne pas utiliser de nettoyants

abrasifs. S’assurer particulièrement que de l’eau ne pénètre pas dans l’appareil.

2. Contenu de l‘emballage

• Capteur porte/fenêtre avec contact magnétique

• Matériel d‘installation (plaquettes adhésifs, chevilles et vis)

• Mode d‘emploi et instructions de sécurité

Piles additionnelles nécessaires : 2x 1,5V LR03 (AAA)

3. Utilisation prévue

Ce produit est un produit complémentaire du de Schwaiger. système «Green Guard» Il ne fonctionne qu‘en

liaison avec une unité centrale HG1000 HG2000 (par ex. ou ) et ne peut être utilisé seul.

Le système de Schwaiger sert à protéger et à surveiller votre propriété/maison. À l‘aide de divers „Green Guard“

capteurs, des zones individuelles du bâtiment, par exemple la zone d‘entrée, peuvent être surveillées ou protégées. Le

système complet est commandé par l‘unité centrale, qui communique avec les différents capteurs par radio. Dès que

l‘unité centrale détecte une infraction à l‘aide des capteurs, elle déclenche une alarme.

4. Mise en service

Conseil !

Le présent mode d‘emploi ne concerne que la mise en service du produit.

Pour l‘ajout subséquent à l‘unité centrale concernée, veuillez-vous reporter à la section correspondante dans le mode

d‘emploi principal pour l‘unité centrale (par ex. ou ).HG1000 HG2000

Introduction des piles

Pour la mise en service des capteurs fenêtre et porte, ouvrez le couvercle inférieur du produit et insérez ici

2 piles AAA (en respectant les polarités) en suivant le dessin en relief fourni dans le compartiment à pile.

État de la pile

Ce produit dispose d‘un indicateur d‘état des piles.

Dès que les LED à l’avant du produit commence à clignoter lentement, veuillez changer les piles de l‘appareil. Pour ce

faire, suivez la procédure indiquée au point Introduction des piles.

Instruction de montage pour le capteur de prote et de fenêtre avec contact magnétique

• Il est conseillé de fixer l‘unité de détection directement sur le cadre de la fenêtre ou de la porte et le contact

magnétique directement sur la fenêtre ou sur la porte (Partie mobile).

• Le contact magnétique aussi bien du que du .peut être monté côté gauche côté droit

• Ce produit est exclusivement destiné à une utilisation dans des zones intérieures ou protégées (sous

abris). Aucune responsabilité d‘aucun type ne saurait être reconnue pour les accidents provoqués par une instal-

lation à l‘extérieur.

• N‘oubliez pas que les marquages de l‘appareil et du contact et ne doivent pas être séparés doivent être alignés

de plus de garantir un fonctionnement adéquat. 5 mm pour pouvoir

• Selon votre lieu de montage il est possible que des accessoires de montage différents ou supplémentaires

s‘avèrent nécessaires.

BEDIENUNGSANLEITUNG HGA100 532

BDA_HGA100

HGA100 532

Schwaiger GmbH

Würzburger Straße 17 | 90579 Langenzenn

Hotline: +49 (0) 9101 702-299

www.schwaiger.de | info@schwaiger.de

HERSTELLERINFORMATION

Sehr geehrter Kunde,

sollten Sie technischen Rat benötigen und

Ihr Fachhändler konnte Ihnen nicht weiter-

helfen kontaktieren Sie bitte unseren tech-

nischen Support.

Geschäftszeiten:

Montag bis Freitag: 08:00 - 17:00 Uhr

MANUFACTURER INFORMATION

Dear Customer,

should you require technical advice and your retailer

could not help please contact our technical support.

Business hours:

Monday to Friday: 08:00 - 17:00

Stromversorgung 2x AAA Batterien (LR03)

Betriebsfrequenz 868,35 MHz (+/- 0,5 MHz)

Funkreichweite Max. 250 m (Freifläche)

Haus-Sicherheits-Code Über 4 poligen Jumper

Zonen-Code Über 8 poligen Jumper

Montageort Innenbereich

Power supply 2 x AAA batteries (LR03)

Operating frequency 868.35 MHz (+/- 0.5 MHz)

Radio range Max. 250 m (open space)

House security code Via 4-polar jumper

Zone codes Via 8-polar jumper

Place of assembly Interior area

Produkt Specifikationer

Mærke:	Schwaiger
Kategori:	Deur-/ramme sensor
Model:	HGA100 532

Har du brug for hjælp?

Hvis du har brug for hjælp til Schwaiger HGA100 532 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Deur-/ramme sensor Schwaiger Manualer

Schwaiger HGA100 532 Manual

15 August 2024

Schwaiger HGA150 532 Manual

9 August 2024

Schwaiger HSA300 532 Manual

8 August 2024

Schwaiger HSA500 532 Manual

7 August 2024

Schwaiger HSA900 533 Manual

7 August 2024

Deur-/ramme sensor Manualer

Nyeste Deur-/ramme sensor Manualer

ORNO OR-SH-17600 Manual

6 September 2024

ORNO OR-SH-17601 Manual

6 September 2024

Emos THS916A Manual

4 September 2024

Emos GS827 Manual

4 September 2024

Emos GS869 Manual

4 September 2024

Avidsen HomeSensor Window Manual

4 September 2024

Kanlux ROLF JQ-L Manual

4 September 2024

Kanlux SENTO Manual

4 September 2024

Kanlux MARID JQ-L Manual

4 September 2024

Optex TX/RX-TX Manual

3 September 2024
