ALLGEMEINES

Bedienungsanleitung lesen und aufbewahren.

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger

Produktes.

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige

Informationen zur Inbetriebnahme und Handhabung.

Diese Bedienungsanleitung soll Sie beim Umgang mit dem Produkt unter-

stützen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren Sie

die Anleitung während der gesamten Lebensdauer des Produktes auf und

geben Sie diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prü-

fen Sie den Packungsinhalt auf Vollständigkeit und stellen Sie sicher, dass

keine fehlerhaften oder beschädigten Teile enthalten sind.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt ist zum Messen von Stromspannung, Leistungsaufnahme und

Energieverbrauch von angeschlossenen, elektrischen Verbrauchsgeräten

sowie zur Berechnung der daraus resultierenden Energiekosten konzipiert.

Zusätzlich ist es geeignet zur Messung der Energie-Einspeisung von Bal-

konkraftwerken.

Das Produkt ist ausschließlich für den Privatgebrauch bestimmt und nicht

für den gewerblichen Bereich geeignet.

Verwenden Sie das Produkt nur wie in dieser Bedienungsanleitung be-

schrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und

kann zu Sachschäden führen.

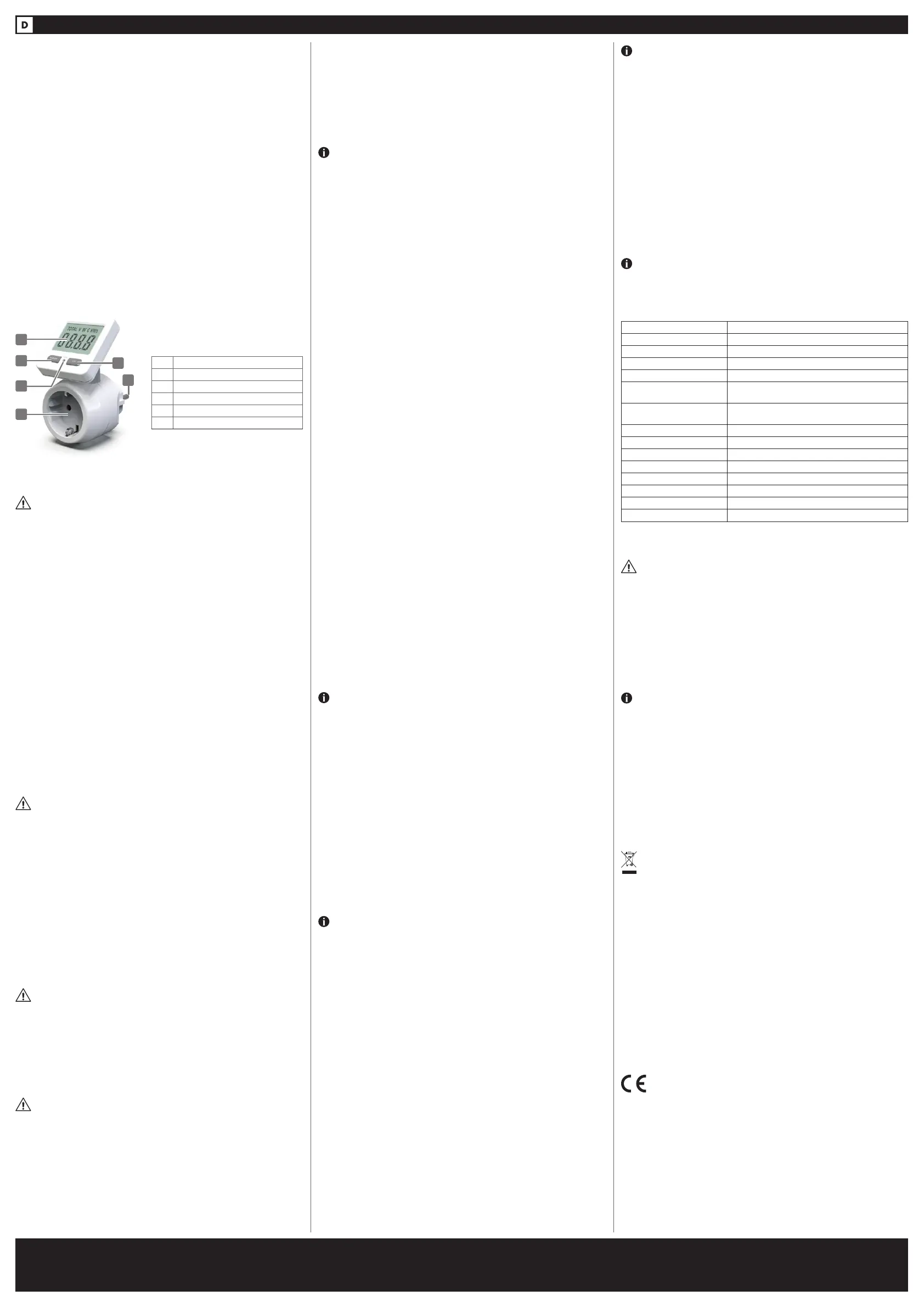

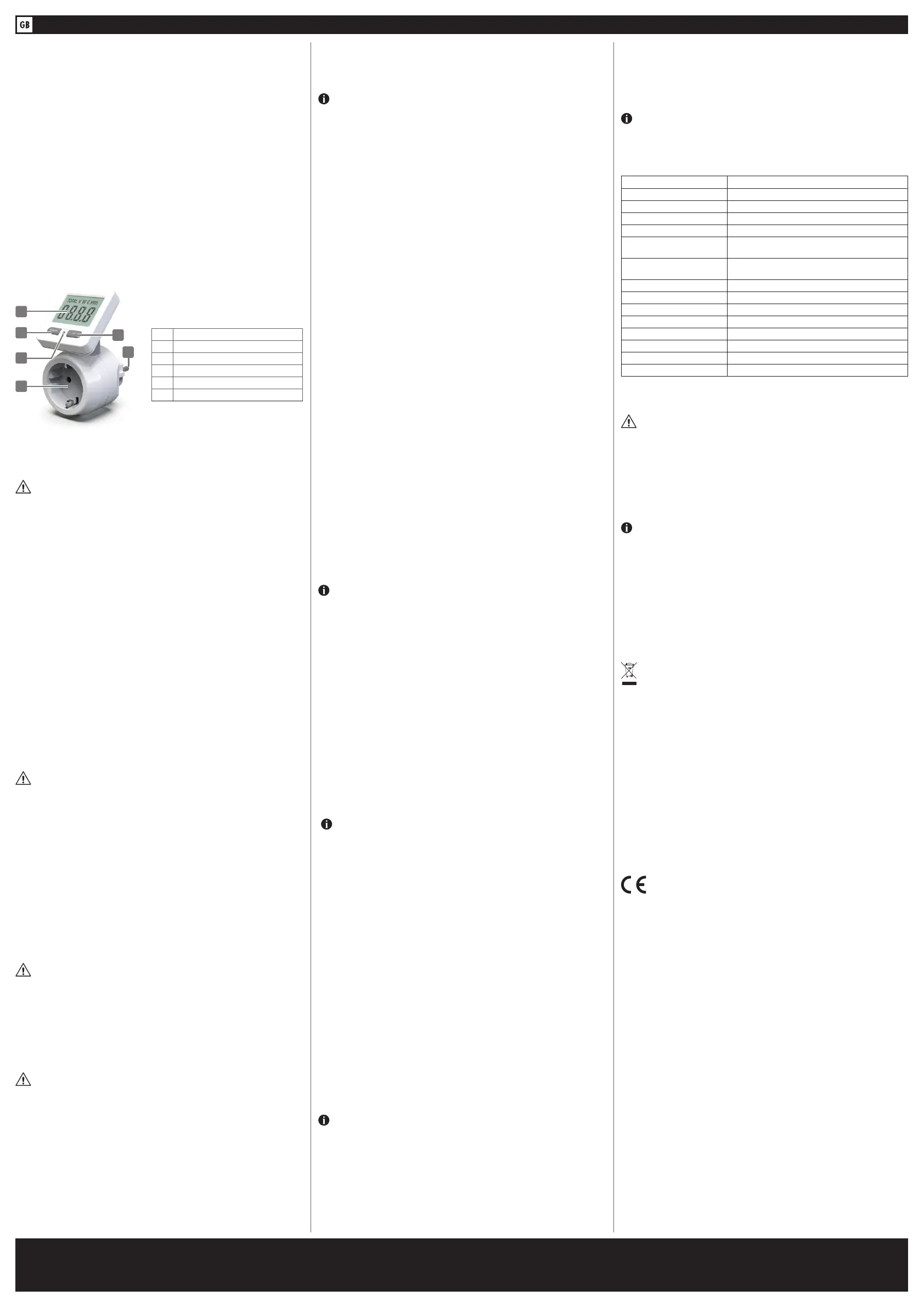

Produkt im Detail

1 LCD-Display

2 Taste MODE

3 Taste UP

4 Reset Knopf

5 Schuko Buchse

6 Schuko Stecker

ALLGEMEINE SICHERHEITS- UND WARNHINWEISE

WARNUNG!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elek-

trischem Stromschlag führen.

• Betreiben Sie das Produkt nicht, wenn es sichtbare Schäden aufweist.

• Überprüfen Sie das Produkt vor jedem Gebrauch auf Unversehrtheit.

Beschädigte Elektrogeräte sowie geknickte Netzleitungen oder blanke

Drähte erhöhen das Risiko eines elektrischen Schlags.

• Zerlegen Sie das Produkt nicht in seine Einzelteile. Unsachgemäße Ein-

griffe können zu elektrischen Schlägen und Fehlfunktionen führen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Netzste-

cker darf in keiner Weise verändert werden.

• Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprüng-

lichen Gerätedaten entsprechen. In diesem Produkt befinden sich elek-

trische und mechanische Teile, die zum Schutz gegen Gefahrenquellen

unerlässlich sind.

• Tauchen Sie das Produkt niemals in Wasser.

• Fassen Sie das Produkt niemals mit nassen Händen an.

• Halten Sie das Produkt von offenem Feuer und heißen Flächen fern.

• Betreiben Sie das Produkt nie in Feuchträumen oder im Regen.

• Setzen Sie das Produkt weder Regen noch extremen Witterungsbedin-

gungen aus, z.B. Minustemperaturen, Hagel, extremer Hitze.

• Stellen Sie das Produkt nie so, dass es in Wasser fallen kann.

• Achten Sie darauf, dass keinerlei Flüssigkeit in das Produkt gelangt, und

trocknen Sie ggf. das Produkt vor Wiederinbetriebnahme gut ab.

• Sorgen Sie dafür, dass Kinder keine Gegenstände in das Produkt hinein-

stecken.

WARNUNG!

Gefahren für Kinder und Personen mit verringerten physischen,

sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise

Behinderte, ältere Personen mit Einschränkung ihrer physischen

und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen

(beispielsweise ältere Kinder).

• Dieses Produkt kann von Kindern ab acht Jahren und darüber sowie von

Personen mit verringerten physischen, sensorischen oder mentalen Fä-

higkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn

sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts

unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-

wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt

werden.

• Halten Sie Kinder jünger als acht Jahre vom Produkt und fern.

• Lassen Sie das Produkt während des Betriebs nicht unbeaufsichtigt.

• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kinder können

sich beim Spielen darin verfangen und ersticken.

WARNUNG!

Brandgefahr!

Unsachgemäßer Umgang mit dem Produkt kann eine Explosion oder einen Brand

verursachen.

• Halten Sie das Produkt fern von Wasser, anderen Flüssigkeiten, offenem

Feuer und heißen Oberflächen.

• Bedecken Sie das Produkt nicht mit Gegenständen oder Kleidung.

• Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen auf

bzw. in die Nähe des Produkts.

WARNUNG!

Explosionsgefahr!

Betreiben Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der

sich brennbare Flüssigkeiten oder Gase befinden. Überschreiten Sie nie-

mals die angegebene maximale Eingangsspannung.

• Vermeiden Sie starke Erschütterungen.

• Setzen Sie das Produkt weder Regen noch extremen Witterungsbedin-

gungen aus, z. B. Minustemperaturen, Hagel, extremer Hitze.

• Setzen Sie das Gerät keinen extremen Temperaturschwankungen aus.

Nehmen Sie es erst in Gebrauch, wenn es an die Umgebungstemperatur

angepasst ist.

BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

• Betreiben Sie das Gerät nicht in der Nähe starker magnetischer Felder,

wie z.B. Motoren, Transformatoren o.ä.

• Stecken Sie niemals mehrere Steckdosen hintereinander.

• Verwenden Sie nur eine Wandsteckdose, die gut erreichbar ist. So kann

in Notfällen schnell der Netzstecker gezogen werden.

• Das Produkt ist nur bei gezogenem Netzstecker spannungsfrei.

• Schließen Sie keine Geräte mit einer höheren Gesamtleistung als 3.680 W

bzw. einer Gesamtstromaufnahme von mehr als 16,0 A an das Produkt

an.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des

Produkts führen.

• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken

Erschütterungen aus.

• Stellen Sie das Produkt nie auf oder in der Nähe von heißen Oberflächen

ab (z. B. Herdplatten).

• Bringen Sie das Produkt nicht mit heißen Teilen in Berührung.

• Betreiben Sie das Produkt nur an geerdeten Steckdosen mit 230 V AC,

50 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsort nicht si-

cher sind, fragen Sie beim betreffenden Energieversorger nach.

• Trennen Sie das Produkt bei Gewitter oder längerer Nichtbenutzung vom

Stromnetz.

• Setzen Sie das Produkt niemals hoher Temperatur (Heizung etc.) oder

Witterungseinflüssen (Regen etc.) aus.

• Füllen Sie niemals Flüssigkeit in das Produkt.

• Tauchen Sie das Produkt zum Reinigen niemals in Wasser und verwen-

den Sie zur Reinigung keinen Dampfreiniger. Das Produkt kann sonst

beschädigt werden.

• Verwenden Sie das Produkt nicht mehr, wenn die Kunststoffbauteile des

Produkts Risse oder Sprünge haben oder sich verformt haben. Ersetzen

Sie beschädigte Bauteile nur durch passende Originalersatzteile.

BEDIENUNG IM DETAIL

Produkt und Lieferumfang prüfen

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder

anderen spitzen Gegenständen öffnen, kann das Produkt schnell beschä-

digt werden.

Gehen Sie beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie das Produkt aus der Verpackung.

2. Prüfen Sie, ob die Lieferung vollständig ist.

3. Prüfen Sie, ob das Produkt oder die Einzelteile Schäden aufweisen. Ist

dies der Fall, benutzen Sie das Produkt nicht. Wenden Sie sich an die in

dieser Bedienungsanleitung angegebenen Hotline oder E-Mail-Adresse.

Inbetriebnahme

Das Produkt verfügt über eine Steckdose mit 1x (5) und Schuko Buchse

1x Schuko Stecker (6) sowie über ein um 180° drehbares LCD-Display

(1). Um das Produkt in Betrieb zu nehmen, gehen Sie wie folgt vor:

1. Stecken Sie den (6) in eine gut zugängliche und vor-Schuko Stecker

schriftsmäßig installierte Schutzkontaktsteckdose.

2. Stecken Sie den Netzstecker (Schutzkontakt Typ F CEE 7/4 oder Eu-

rostecker Typ C CEE 7/17) eines elektrischen Verbrauchsgeräts oder

Wechselrichters eines Balkonkraftwerks in die (5) des Schuko Buchse

Produkts.

3. Das angeschlossene Verbrauchsgerät wird daraufhin über die durchge-

schleifte Steckdose des Produkts mit Strom versorgt. Die gemessenen

Daten können jetzt am (1) abgelesen werden.LCD-Display

Sobald das Produkt mit Strom versorgt wird, wird zuerst immer die

gemessene Stromspannung angezeigt.

Display

Das (1) verfügt über zwei Zeilen.LCD-Display

In der ersten Zeile wird angezeigt, welche Daten gemessen wer-

den.

• V: Stromspannung in Volt

• W: Leistungsaufname/-Abgabe in Watt

• Total kWh: Energieverbrauch/-Einspeisung in Kilowattstunden

während der Nutzungsdauer

• Total €: Kosten des Energieverbrauchs in Euro

• € kWh: Kosten pro Kilowattstunde (dieser Wert ist einstellbar)

In der zweiten Zeile wird der gemessene bzw. errechnete Wert an-

gezeigt:

• V: Anzeige von 0,0 - 999,9 möglich

• W, kWh: Anzeige von 0,0 - 9999 möglich

• €: Anzeige von 0,00 - 9999 möglich

• € kWh: Anzeige von 00,00 - 99,99 möglich

Das LCD-Display kann für eine bessere Ablesbarkeit um 180° gedreht wer-

den.

Anzeigemodus auswählen

Das Produkt verfügt über die oben genannten 5 verschiedenen Anzeige-

modi. Um zwischen den beiden Messbereichen V (Stromspannung) und W

(Leistungsaufnahme) zu wechseln, drücken Sie einmal die Taste MODE

(2).

Um zwischen den drei Anzeigebereichen Total kWh, Total € und € kWh zu

wechseln, drücken Sie jeweils einmal die (3).Taste UP

Kosten pro Kilowattstunde einstellen

Um die Stromkosten je verbrauchter Kilowattstunde einzustellen, gehen

Sie wie folgt vor:

1. Nehmen Sie das Produkt zunächst wie oben beschrieben in Betrieb.

2. Stellen Sie anschließend wie oben beschrieben den Anzeigemodus €

kWh ein.

3. Drücken und halten Sie nun die (2) für ca. 3 Sekunden, bis Taste MODE

die erste Zahl der zweiten Zeile im (1) zu blinken beginnt. LCD-Display

Sie können jetzt anfangen, die Kosten je Kilowattstunde einzugeben.

4. Drücken Sie einmal oder mehrfach die (3), um die gewünsch-Taste UP

te Zahl an erster Stelle einzustellen. Bestätigen Sie Ihre Auswahl durch

einmaliges Drücken der (2). Anschließend beginnt die Taste MODE

zweite Stelle zu blinken und Sie können nun die zweite Zahl einstellen.

5. Wiederholen Sie Schritt 4 insgesamt dreimal, um den Preis in Euro pro

Kilowattstunde einzustellen.

6. Wenn Sie mit der Eingabe fertig sind, drücken Sie abschließend er-

neut einmal die (2). Die letzte Zahl der zweiten Zeile im Taste MODE

LCD-Display (1) hört auf zu blinken und die Eingabe ist abgeschlossen.

Sie können nun wie gewohnt zwischen den Anzeigemodi auswählen.

Wenn Sie bei der Eingabe der Kosten eine Stelle überspringen möch-

ten, drücken Sie direkt die (2). Die jeweilige Stelle bleibt Taste MODE

daraufhin unverändert bzw. sie bleibt leer, wenn diese 0 beträgt und

an erster Stelle vor dem Komma steht.

Die Eingabe wird automatisch abgebrochen, wenn währenddessen 10 Se-

kunden lang keine Taste gedrückt wird. Die Eingabe wird in diesem Fall

nicht gespeichert.

Die Kosten pro Kilowattstunde können nur eingestellt werden, wenn das

Produkt in einer Steckdose steckt und mit Strom versorgt wird. Das Pro-

dukt verfügt über keine eingebaute Batterie.

Produkt zurücksetzen

Wenn das (1) einen Anzeigefehler aufweist oder die Tasten nicht LCD-Display

mehr reagieren, können Sie das Produkt zurücksetzen. Drücken Sie hierzu mit

einem spitzen, dünnen Gegenstand (z.B. Pinzette) den (4) am RESET Knopf

Produkt.

Auch wenn Sie alle Daten löschen möchten, drücken Sie hierzu den RESET Knopf

(4).

Das Produkt verfügt über eine automatische Datenspeicherung. Somit

würden Daten auch bei Stromausfall, oder wenn das Produkt vom Netz

genommen wird, gespeichert werden. Daten werden nur durch das

Zurücksetzen des Produkts gelöscht.

TECHNISCHE DATEN

Artikelnummer STEM1180

Spannungsversorgung 230 V AC, 50 Hz

Ausgangsstrom 16 A

Ausgangsleistung 3680 W (max.)

Überspannungskategorie CAT II

Messbereiche Spannung: 150 – 276 V AC

Leistung: 0,3 – 3680 W

Messgenauigkeit Spannung: ± 1%

Leistung: ± 2 %

Displayanzeige 4-stellig

Betriebstemperatur +5°C - +40°C

Einsatzort Innenbereich

Schutzklasse IP20

Displaygröße 5 cm / 2”

Abmessungen (B x H x T) 58 x 109 x 84 mm

Gewicht 120 g

Farbe weiß

WARTUNG & REINIGUNG:

WARNUNG!

Stromschlaggefahr!

• Ziehen Sie immer zuerst den Netzstecker, bevor Sie das Produkt reini-

gen.

Kurzschlussgefahr!

In das Gehäuse eingedrungenes Wasser oder andere Flüssigkeiten können

einen Kurzschluss verursachen.

• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.

• Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das

Gehäuse gelangen.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des

Produkts führen.

•

Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder

Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie

Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädi-

gen.

1. Ziehen Sie vor der Reinigung des Produkts den Netzstecker.

2. Reinigen Sie das Produkt mit einem weichen, trockenen Tuch.

3. Verwenden Sie bei hartnäckigen Verschmutzungen des Produkts ein

leicht angefeuchtetes Tuch und ggf. etwas mildes Spülmittel.

4. Lassen Sie alle Teile danach vollständig trocknen.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit

dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich ver-

pflichtet, elektrische und elektronische Geräte sowie Batterien am

Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammel-

stellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt

das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungs-

anleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für

Schäden die aus unsachgemäßer Installation oder Montage sowie unsach-

gemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicher-

heitshinweise resultieren.

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fach-

händler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren

technischen Support.

Geschäftszeiten

(Technischer Support in deutscher Sprache)

Montag bis Freitag: 08:00 - 17:00 Uhr

Geschäftszeiten: Montag bis Freitag: 08:00 - 17:00 Uhr

STEM1180

STEM1180_BDA_web_a

Irrtümer, Abweichungen und Änderungen bei den technischen Angaben und Abbildungen vorbehalten.

Produkt Specifikationer

Mærke:	Schwaiger
Kategori:	Energiomkostningsmåler
Model:	STEM1180

Har du brug for hjælp?

Hvis du har brug for hjælp til Schwaiger STEM1180 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Energiomkostningsmåler Schwaiger Manualer

Schwaiger SOEM0100 Manual

3 September 2024

Schwaiger STEM1180 Manual

3 September 2024

Energiomkostningsmåler Manualer

Nyeste Energiomkostningsmåler Manualer

Elro EC12 Manual

10 Oktober 2024

ORNO OR-WE-522 Manual

5 September 2024

Schneider METSEPM8244 Manual

5 September 2024

PeakTech 9035 Manual

2 September 2024

Voltcraft SEM5000 DUAL Manual

1 September 2024

Gossen Metrawatt U181A Manual

31 August 2024

MDT EZ-0320.01 Manual

31 August 2024

Efergy Engage Hub Solo Manual

29 August 2024

GEO Ensemble PCK-EN-005 Manual

23 August 2024

Hama 00108834 Manual

23 August 2024
