49400331B0 05 2209
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
EIKON
20587
Diffusore passivo sonoro 8 ohm 3 W, da completare con placche Eikon, Arké
o Plana - 3 moduli.
Il dispositivo consente di riprodurre il segnale musicale inviato dalla sorgente sonora, messaggi
vocali e segnalazioni acustiche di chiamata o di allarme. Il diffusore, provvisto di mid-woofer a
larga banda in configurazione bass-reflex, è installabile su scatole da incasso e scatole inclinate
da tavolo sui supporti delle serie Eikon, Arké e Plana.
CARATTERISTICHE.
• Potenza nominale: 3 W
• Impedenza nominale: 8 Ω
• Altoparlanti: Mid-woofer x 1”
• Risposta in frequenza: 120 - 20.000 Hz
• Sensibilità 1W/1m: 75 dB
• Sezione massima dei cavi audio: 13 AWG oppure 2,5 mm²
• Peso: 80 g
COLLEGAMENTI.
Attenzione: Non collegare i cavi del diffusore con l’amplificatore acceso; accendere l’am-
plificatore soltanto quando tutti i collegamenti sono stati completati.
Si raccomanda di usare cavi di adeguata sezione in base alla distanza da coprire.
1. Collegare il negativo della linea (cavo nero) al morsetto - e il positivo (cavo rosso) al morsetto +.
2. Ultimati i collegamenti, accertarsi che l’impedenza risultante non sia inferiore all’impedenza mini
-
ma dichiarata dell’amplificatore; il diffusore 20587 è progettato per funzionare con gli articoli 01901
(nella configurazione “Riduzione di potenza”), 01484 e con amplificatori a bassa impedenza (8 ohm).
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni
regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
ATTENZIONE: Per agganciare il diffusore al supporto premere esclusivamente dai lati
(premendo centralmente si rischia di danneggiare l’altoparlante).
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
Passive speaker 8 ohm 3 W, to be completed with Eikon, Arké or Plana cover
plates – 3 modules.
This device is used for playing the music signal transmitted by the audio source, voice messages
and acoustic signals for calls or alarms. The speaker, equipped with a wideband mid-woofer in
a bass-reflex configuration, can be installed in recess-mounting boxes and desktop tilted boxes
on the mounting frames of the series.
CHARACTERISTICS.
• Rated power: 3 W
• Rated impedance: 8 Ω
• Speakers: Mid-woofer x 1”
• Frequency response: 120 – 20,000 Hz
• Sensitivity 1W/1m: 75 dB
• Maximum section of audio cables: 13 AWG or 2.5 mm²
• Weight: 80 g
CONNECTIONS.
Important: Do not connect the speaker cables while the amplifier is on; switch on the
amplifier only when all of the connections have been completed.
It is recommended to use cables of adequate cross-section according to the distance to cover.
1. Connect the line negative (black cable) to the - terminal and the positive one (red cable) to
the + terminal.
2. On completing the connections, check that the resulting impedance is no less than the mini
-
mum impedance declared for the amplifier; the speaker 20587 is designed to work with articles
01901 (in the “Power Reduction” configuration), 01484 and with low impedance amplifiers (8 ohm).
INSTALLATION RULES.
Installation should be carried out by qualified personnel in compliance with the current regulations
regarding the installation of electrical equipment in the country where the products are installed.

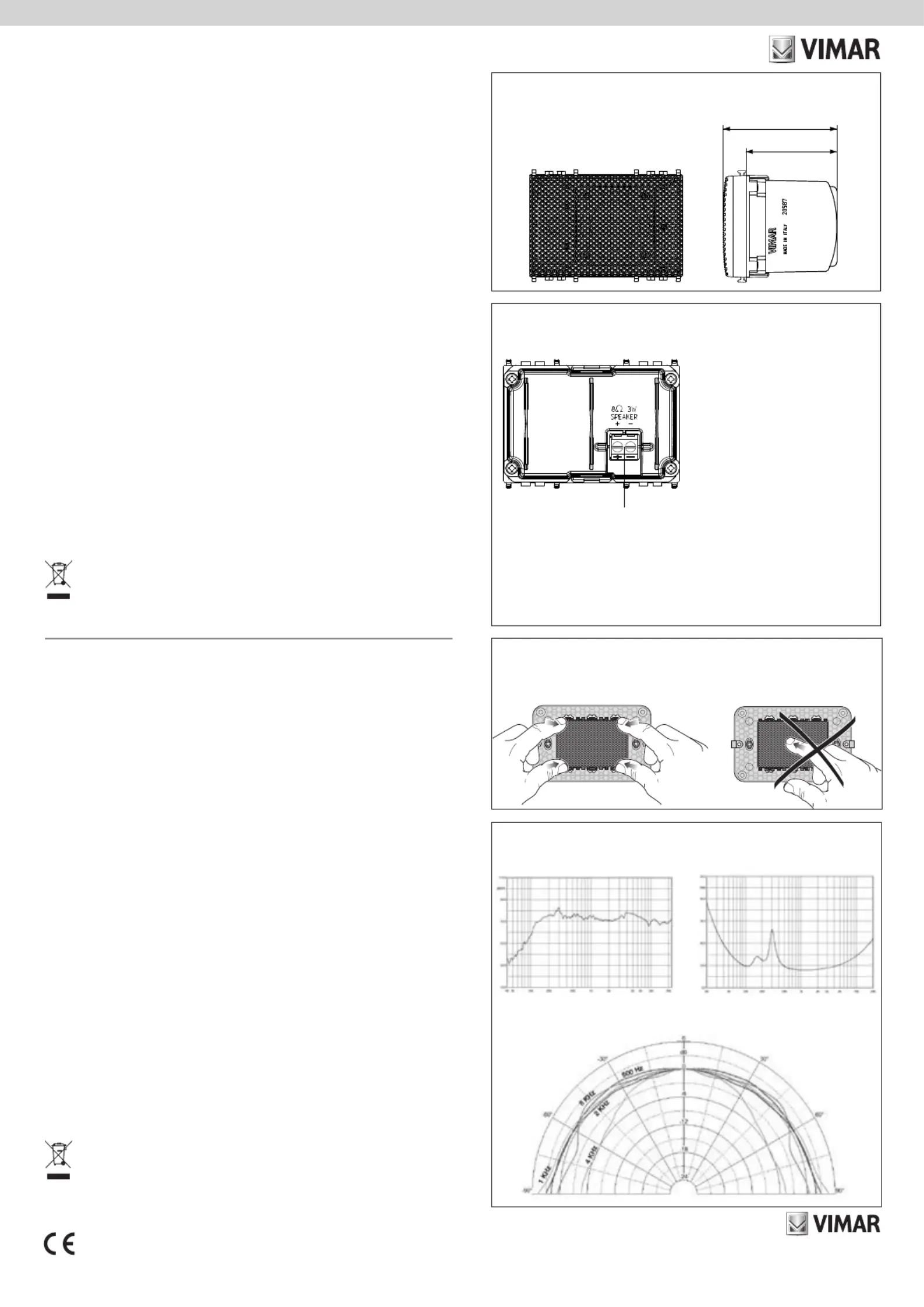

WARNING: To connect the speaker to the mounting frame press only from the sides
(pressing centrally risks damaging the loudspeaker).
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
Diffuseur sonore passif 8 ohms 3 W, à compléter avec plaques Eikon, Arké ou
Plana - 3 modules.
Ce dispositif permet de reproduire le signal musical envoyé par la source sonore, les messages
vocaux et les signaux sonores d’appel et d’alarme. Le diffuseur, qui est équipé de mid-woofers
à bande large en configuration bass-reflex, peut être installé dans des boîtiers encastrables ou
dans des boîtiers de table inclinés sur les supports des séries.
CARACTÉRISTIQUES.
• Puissance nominale : 3 W
• Impédance nominale : 8 Ω
• Haut-parleurs : Mid-woofer x 1”
• Réponse en fréquence : 120 - 20 000 Hz
• Sensibilité 1 W/ 1m : 75 dB
• Section maximale des câbles audio : 13 AWG ou 2,5 mm²
• Poids : 80 g
BRANCHEMENTS.
Attention: ne pas brancher les câbles du diffuseur quand l’amplificateur est allumé.
N’allumer l’amplificateur qu’après avoir réalisé tous les branchements.
Il est conseillé d’utiliser des câbles ayant une section adaptée à la distance à couvrir.
1. Connecter le pôle négatif de la ligne (câble noir) à la borne “Faston -” et le pôle positif (câble
rouge) à la borne “Faston +”.
2. Après avoir terminé les branchements, s’assurer que l’impédance résultante n’est pas
inférieure à l’impédance minimale déclarée de l’amplificateur ; le diffuseur 20587 est conçu
pour fonctionner avec les articles 01901 (configuration réduction de puissance) 01484 et des
amplificateurs à faible impédance (8 ohms).
RÈGLES D’INSTALLATION.
L’installation doit être confiée à des personnel qualifiés et exécutée conformément aux disposi-
tions qui régissent l’installation du matériel électrique en vigueur dans le pays concerné.
ATTENTION : pour accrocher le diffuseur au support, appuyer uniquement sur les côtés
(au milieu on risque d’abîmer le haut-parleur).
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.
Difusor pasivo sonoro de 8 Ohm y 3 W, por completar con placas Eikon, Arké
o Plana - 3 módulos
El dispositivo permite reproducir la señal musical enviada por la fuente sonora así como men-
sajes vocales y señalizaciones acústicas de llamada o de alarma. El difusor, dotado con mid-
woofer de banda ancha configurado en bass-reflex, se puede instalar en cajas de empotrar y
cajas inclinadas de sobremesa sobre soportes de las series.
CARACTERÍSTICAS.
• Potencia nominal: 3 W
• Impedancia nominal: 8 Ω
• Altavoces: Mid-woofer x 1”
• Respuesta en frecuencia: 120 - 20.000 Hz
• Sensibilidad 1W/1m: 75 dB
• Sección máxima de los cables de audio: 13 AWG o 2,5 mm²
• Peso: 80 g
CONEXIONES.
Atención: No conectar los cables del difusor si el amplificador está encendido; encender
el amplificador únicamente cuando se hayan terminado todas las conexiones. Se acon-
seja utilizar cables con una sección adecuada a la distancia que se debe cubrir.
1. Conectar el negativo de la línea (cable negro) al borne “ -” y el positivo (cable rojo) al borne “+”.
2. Tras efectuar las conexiones, comprobar que la impedancia resultante no sea inferior a
la impedancia mínima declarada en el amplificador; el difusor 20587 p1-ha sido diseñado para
funcionar con los artículos 01901 (en configuración reducción de potencia), 01484 y con ampli-
ficadores de baja impedancia (8 ohm).
NORMAS DE INSTALACIÓN.
La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en
vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.
ATENCIÓN: Para sujetar el difusor al soporte, presionar únicamente por los lados (si se
hace presión por el centro se puede dañar el altavoz).
Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura
giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla
gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al mo-
mento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie
di vendita di almeno 400 m2
è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da
smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismes-
sa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be included with
other general waste at the end of its working life. The user must take the worn product to a sorted waste center, or return it
to the retailer when purchasing a new one. Products for disposal can be consigned free of charge (without any new purchase
obligation) to retailers with a sales area of at least 400 m
2, if they measure less than 25 cm. An efficient sorted waste collec-
tion for the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid the potential negati-
ve effects on the environment and people’s health, and encourages the re-use and/or recycling of the construction materials.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit être
collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le remettre
à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratui-
tement, sans obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de
vente est d’au moins 400 m
2. La collecte séparée appropriée pour l’envoi successif de l’appareil en fin de vie au recyclage,
au traitement et à l’élimination dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et
sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé.
RAEE - Información para los usuarios
El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al final de
su vida útil, se debe recoger separado de los demás residuos. Al final del uso, el usuario deberá encargarse de llevar el
producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión de la compra de un nuevo
producto. En las tiendas con una superficie de venta de al menos 400 m
2, es posible entregar gratuitamente, sin obligación
de compra, los productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada
para proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera compatible con el medio
ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilización y/o el
reciclaje de los materiales de los que se compone el aparato.
