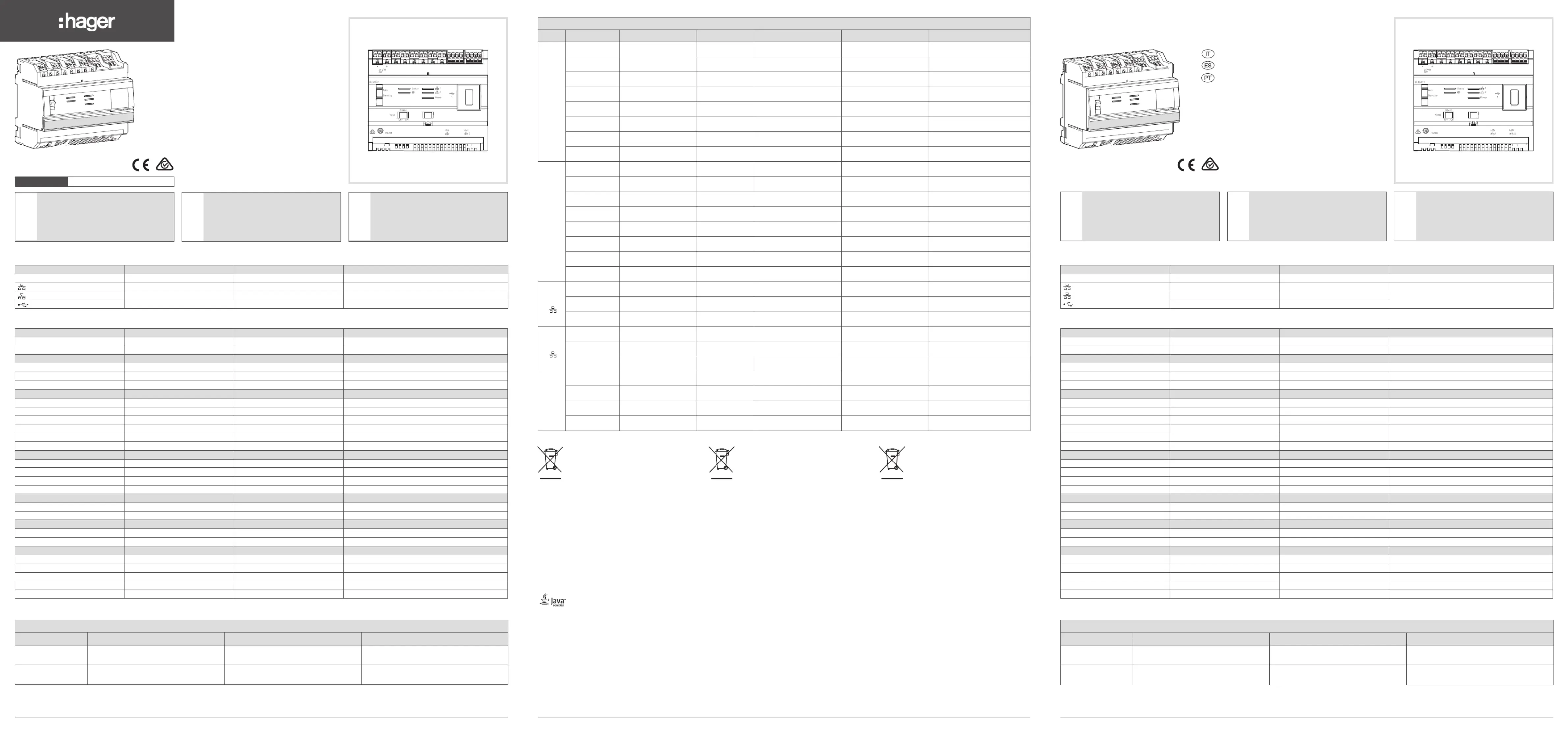

Side 1/3
6LE005104C
XEM461
Connexions / Anschlüsse / Terminals
Spécifications techniques / Technische Daten / Technical characteristics
Fonction Funktion Function
Modbus RS485 Interface Modbus RS485 RS485 Modbus Schnittstelle RS485 Modbus Interface
1 Interface ethernet n°1 LAN
Ethernet Schnittstelle n°1
LAN Ethernet interface n°1 LAN
2 Interface ethernet n°2 LAN Ethernet Schnittstelle n°2 LAN Ethernet interface n°2 LAN
1 Interface USB n°1 USB Schnittstelle n°1 USB interface n°1
Mode d'installation Installationsart Installation mode
Rail Tragschiene Rail DIN 6M (6x17.5mm)
Altitude maximale d'utilisation Verwendung bis max. Maximum operating height 2000 m
Alimentation Versorgungsspannung Supply Voltage
Tension Spannung Voltage +24V (+/-10%) SELVs
Consommation Leistungsaufnahme Consumption <8W w/o USB & <13VA with USB
Connexion Anschlussklemmen Connector 0,75 ... 2,5 mm²
Modbus RS485 Interface Schnittstelle Interface
Polarisation du bus Bus Polarisierung +5VBus polarization
Vitesse Geschwindigkeit Speed 9600 ... 115200 bauds
Connexion Anschlussbuchse Connector RJ45 / Cat.6
Résistance de ligne Abschlusswiderstand Line termination 120 Ω
Isolation Kontaktbelastbarkeit Insulation 1.5 kV
Norme Norm Standard TIA/EIA-485 - Modbus_over_serial_line_V1_02
Ethernet Interface Schnittstelle Interface
Vitesse Datenrate 10-100 Mbit/s (LAN 1), 10-100 Mbit/s (LAN 2)Data rate
Isolation Kontaktbelastbarkeit Insulation 1.5 kV
Connexion Anschlussbuchsen Connector 2x RJ45 / Cat.6
Norme Norm Standard IEEE 802.3
USB Interface Schnittstelle Interface
Connexion Anschlussbuchse Connector Type A, female
Norme Norm Standard USB 2.0 Specification
Température Temperatur Temperature
Température de fonctionnement Betriebstemperatur Operation temperature -5°C ... 45°C
Température de stockage Lagertemperatur Storage temperature -20 ... +70 °C
Degré de protection Schutzart Protection degree
Catégorie de surtension Überspannungskategorie Overvoltage category 3
Classe d'isolation Schutzklasse Insulation class 3
Degré de pollution Verschmutzungsgrad Pollution degree Class 2
Face avant Vorderseite Front face IP 30
Connections Anschlüsse Terminals IP 20
1 6LE005104C
ATTENTION!
Appareil à installer uniquement par
un installateur électricien selon les
normes d'installation en vigueur dans
le pays.
qACHTUNG!
Einbau und Montage dürfen nur durch
eine Elektrofachkraft gemäß den
vorgegebenen Installationsnormen
des Landes erfolgen.
qWARNING!
The product must be installed
according to current installation
standard in the country.
q
Face avant / Frontpanel / Front panel
Sélecteur / Schalter / Selector
Fonction Funktion Function
Auto
Stand by
Régulation activée
Régulation désactivée
Management aktiviert
Management deaktiviert
Management activated
Management deactivated
Modbus RS485 Résistance de ligne 120 Ω
Gauche non activé - Droit Activé 120 Ω Abschlusswiderstand
Links deaktiviert - rechts aktiviert 120 Ω Line Termination
Left not activated – Right Activated
LED / LED / LED
Rouge/Rot/Red Orange/Orange/Orange Vert/Grün/Green Fonction Funktion Function
Power
O O O Non alimenté Nicht versorgt Not Powered
O O Blink Démarrage Initialisierung Starting
O O On Démarré Betriebsbereit Started
O On O Démarrage impossible Fehler, Start nicht möglich Can not start
Blink O O Réserve de marche Gangreserve Power Charge
O Blink On Mise à jour en cours Update läuft Update in progress
O Blink O Mise à jour faite,
attente redémarrage Update abgeschlossen
(Neustart erforderlich) Update completed (need restart)
On Blink O Mise à jour impossible Update kann nicht gestartet
werden Can not update
Status
O O O Démarrage Initialisierung Starting
O O On Régulation en cours Management in Betrieb Regulation in progress
O O Blink Régulation prête Management bereit Regulation ready
On O O Erreur critique Kritischer Fehler Critical Error
O On O Mode StandBy,
configuration réalisée
Stand-by Modus,
Konfiguration angeschlossen
StandBy Mode,
configuration done
O Fast Blink O Mode StandBy,
configuration non réalisée
Stand-by Modus,
Konfiguration läuft
StandBy Mode,
configuration not done
Blink O O Erreur Systemfehler Error
Fast Blink O O Mode Auto,
configuration non réalisée Auto Modus, System nicht
konfiguriert Auto Runtime Mode but without
configuration
Lan 1
O O O Débranché Keine Netzwerkverbindung Unplugged
O O On Réseau OK Netzwerk OK Network OK
On O O Collision adresse IP IP-Adressenkonflikt IP address collision
Lan 2
O O O Débranché Keine Netzwerkverbindung Unplugged
O O On Réseau OK Netzwerk OK Network OK
On O O Collision adresse IP IP-Adressenkonflikt IP address collision
@
O O O Démarrage Start Starting
O On O Connecté uniquement
aux données météo Nur Zugri auf Online-
Wetterdaten
Connected to weather provider only
On O O Non connecté Keine Internetverbindung Not Connected
O O On Connecté Verbunden Connected
6LE005104C 2
(Applicable dans les pays de l‘Union Européenne et aux autres
pays européens disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu‘il ne
doit pas etre éliminé en fin de vie avec les autres déchets ména-
gers. L‘élimination incontrôlée des déchets pouvant porter préjudice
à l‘environnement ou à la santé humaine, veuillez le séparer des
autres types de déchets et le recycler de façon responsable. Vous
favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant
vendu le produit ou à se renseigner auprès de leur mairie pour savoir
où et comment ils peuvent se débarrasser de ce produit afin qu‘il soit
recyclé en respectant l‘environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à
consulter les conditions de leur contrat de vente. Ce produit ne doit
pas être éliminé avec les autres déchets commerciaux.
Comment éliminer ce produit
(déchets d‘équipements électriques et
électroniques).
(Anzuwenden in den Ländern der Europäischen Union and anderen
europäischen Ländern mit einem separaten Sammelsystem).
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen
Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen
mit dem normalen Hausmüll entsorgt werden darf. Entsorgen Sie
dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt
bzw. Der menschlichen Gesundheit nicht durch unkontrollierte Müll-
beseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige
Wiederverwertung von stoichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt gekaut wur-
de, oder die zuständigen Behörden kontaktieren, um in Erfahrung
zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln
können.
Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und
die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt
darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
Korrekte Entsorgung dieses Produkts
(Elektromüll).
(Applicable in the European Union and other European countries
with separate collection systems).
This marking shown on the product or its literature indicates that it
hould not be disposed with other household wasted at the end of its
working life. To prevent possible harm to the environment or human
health from uncontrolled waste disposal, please separate this from
other types of wastes and recycle it responsibly to promote the sus-
tainable reuse of material resources.
Household users should contact either the retailer where they
purchased this product, or their local government oce, for details
or where and how they can take this item for environmentally safe
recycling.
Business users should contact their supplier and check the terms
and conditions of the purchase contract. This product should not be
mixed with other commercial wastes of disposal.
Correct Disposal of This product
(Waste Electrical & Electronic
Equipment).

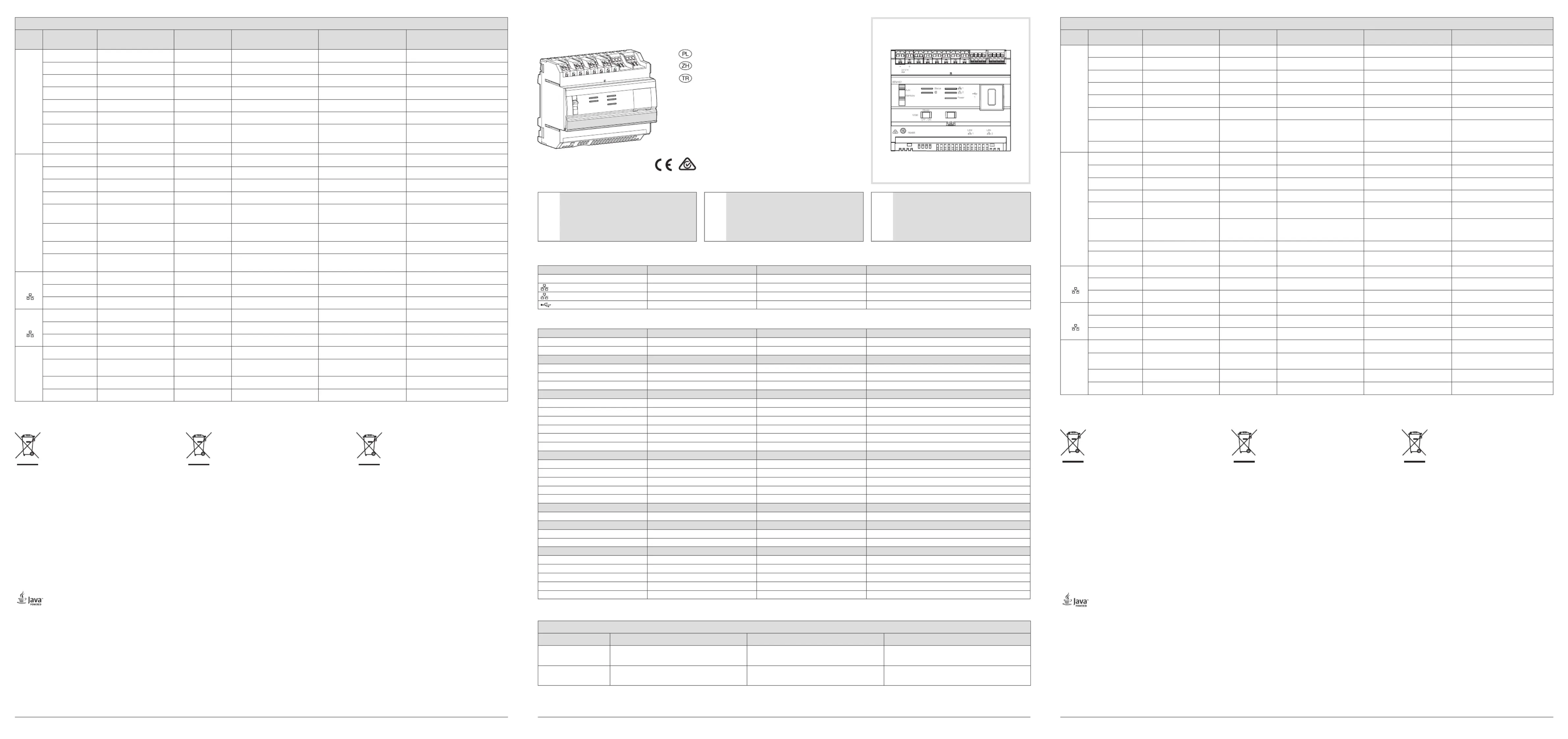

3 6LE005104C
Collegamenti / Conexiones / Ligações
Specifiche tecniche / Especificaciones técnicas / Especificações técnicas
Funzione Función Função
Modbus RS485 Interfaccia Modbus RS485 Interfaz Modbus RS485 Interface Modbus RS485
1 Interfaccia ethernet n.1 LAN Interfaz ethernet n.° 1 LAN Interface ethernet n.°1 LAN
2 Interface ethernet n.2 LAN Interfaz ethernet n.° 2 LAN Interface ethernet n.°2 LAN
1 Interfaccia USB n.1 Interfaz USB n.° 1 Interface USB n.°1
Modalità di installazione Modo de instalación Modo de instalação
Guida Carril Carril DIN 6M (6x17.5mm)
Altitudine di utilizzo max. Altitud máxima de uso Altitude máxima de utilização 2000 m
Alimentazione Alimentación Alimentação
Tensione Tensión Tensão +24V (+/-10%) SELVs
Assorbimento Consumo Consumo <8W w/o USB & <13VA with USB
Connessione Conexión Ligação 0,75 ... 2,5 mm²
Interfaccia Modbus RS485 Interfaz Modbus RS485 Interface Modbus RS485
Polarizzazione del bus Polarización del bus Polarização do barramento +5V
Velocità Velocidad Velocidade 9600 ... 115200 bauds
Connessione Conexión Ligação RJ45 / Cat.6
Resistenza della linea Resistencia de línea Resistência de linha 120 Ω
Isolamento Aislamiento Isolamento 1.5 kV
Normativa Norma Norma TIA/EIA-485 - Modbus_over_serial_line_V1_02
Interfaccia Ethernet Interfaz ethernet Interface Ethernet
Velocità Velocidad Velocidade 10-100 Mbit/s (LAN 1), 10-100 Mbit/s (LAN 2)
Isolamento Aislamiento Isolamento 1.5 kV
Connessione Conexión Ligação 2x RJ45 / Cat.6
Normativa Norma Norma IEEE 802.3
Interfaccia USB Interfaz USV Interface USB
Connessione Conexión Ligação Type A, female
Normativa Norma Norma USB 2.0 Specification
Temperatura Temperatura Temperatura
Temperatura operativa Temperatura de funcionamiento Temperatura de funcionamento -5°C ... 45°C
Temperatura di magazzinaggio Temperatura de almacenamiento Temperatura de armazenamento -20 ... +70 °C
Grado di protezione Grado de protección Nível de proteção
Categoria di sovratensione Categoría de sobretensión Categoria de sobretensão 3
Classe di isolamento Clase de aislamiento Classe de isolamento 3
Grado di inquinamento Grado de contaminación Nível de poluição Class 2
Superficie anteriore Parte delantera Parte frontal IP 30
Collegamenti Conexiones Ligações IP 20
ATTENZIONE!
Apparecchiatura installabile solo da
parte di un elettricista installatore
secondo le normative di installazione
in vigore nel paese di destinazione.
q¡ATENCIÓN!
Este dispositivo debe ser instalado
solo por un instalador electricista,
según las normas de instalación
vigentes en cada país.
qATENÇÃO!
Dispositivo a instalar unicamente por
um eletricista profissional de acordo
com as normas de instalação em
vigor no país.
q
a
e
z
flow -
Energy Management Controller
flow -
Energy Management Controller
Superficie anteriore / Parte delantera / Parte frontal
Selettore / Selector / Seletor
Funzione Función Função
Auto
Stand by
Regolazione attivata
Regolazione disattivata
Regulación activada
Regulación desactivada
Regulação ativada
Regulação desativada
Modbus RS485 Resistenza della linea 120 Ω
Sinistra non attivata - Destra attivata Resistencia de línea 120 Ω
Izquierdo no activado - Derecho activado Resistência de linha 120 Ω
Esquerda não ativada - direita ativada

Produkt Specifikationer

Mærke: Hager
Kategori: Smart hjem
Model: XEM601

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager XEM601 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Smart hjem Hager Manualer

Hager

Hager TYA610B Manual

9 December 2024
Hager

Hager TYA661AN Manual

9 December 2024
Hager

Hager XEM601 Manual

9 December 2024
Hager

Hager 80040001 Manual

9 December 2024

Smart hjem Manualer

Nyeste Smart hjem Manualer

Asus

Asus SmartHome Gateway HG100 Manual

9 December 2024
Delta Dore

Delta Dore Tywell Starter Manual

9 December 2024
Hikvision

Hikvision DS-PI-D40/FM Manual

8 December 2024
Burg Wächter

Burg Wächter Entry easy 7600 Manual

6 December 2024
Philips

Philips Hue Slim Downlight Manual

25 November 2024
Denver

Denver SHP-200 MK2 Manual

24 November 2024
Ferguson

Ferguson FS1SH Manual

20 November 2024
Lutron

Lutron FCJS-010 Manual

18 November 2024
Lorex

Lorex ACSOL3-E Manual

15 November 2024
Elro

Elro FZ5002611R Manual

4 November 2024
