USER AND SAFETY GUIDE

Wi-Fi smart switch with

power measurement functionality

Shelly Plus 1PM Mini

Read before use

This document contains important technical and safety

information about the device, its safe use and installation.

⚠CAUTION! Before beginning the installation, please read

carefully and entirely this guide and any other documents

accompanying the device. Failure to follow the installation

procedures could lead to malfunction, danger to your health

and life, violation of law or refusal of legal and/or commercial

guarantee (if any). Shelly Europe Ltd. is not responsible for any

loss or damage in case of incorrect installation or improper

operation of this device due to failure of following the user and

safety instructions in this guide.

Product Introduction

Shelly® is a line of innovative microprocessor-managed de-

vices, which allow remote control of electric circuits through

a mobile phone, tablet, PC, or home automation system.

Shelly® devices can work standalone in a local Wi-Fi network

or they can also be operated through cloud home automa-

tion services. Shelly Cloud is a service that can be accessed

using either an Android or iOS mobile application or with any

internet browser at https://control.shelly.cloud/. Shelly® de-

vices can be accessed, controlled, and monitored remotely

from any place where the user has internet connectivity, as

long as the devices are connected to a Wi-Fi router and the

Internet. Shelly® devices have an Embedded Web Interface

accessible at http://192.168.33.1 when connected directly

to the device access point, or at the device IP address on

the local Wi-Fi network. The embedded Web Interface can be

used to monitor and control the device, as well as adjust its

settings.

Shelly® devices can communicate directly with other Wi-Fi

devices through HTTP protocol. An API is provided by Shelly

Europe Ltd. For more information, please visit:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Shelly® devices are delivered with factory-installed rmware.

If rmware updates are necessary to keep the devices in

conformity, including security updates, Shelly Europe Ltd.

will provide the updates free of charge through the device

Embedded Web Interface or the Shelly mobile application,

where the information about the current rmware version

is available. The choice to install or not the device rmware

updates is the user’s sole responsibility. Shelly Europe Ltd.

shall not be liable for any lack of conformity of the device

caused by failure of the user to install the provided updates

in a timely manner.

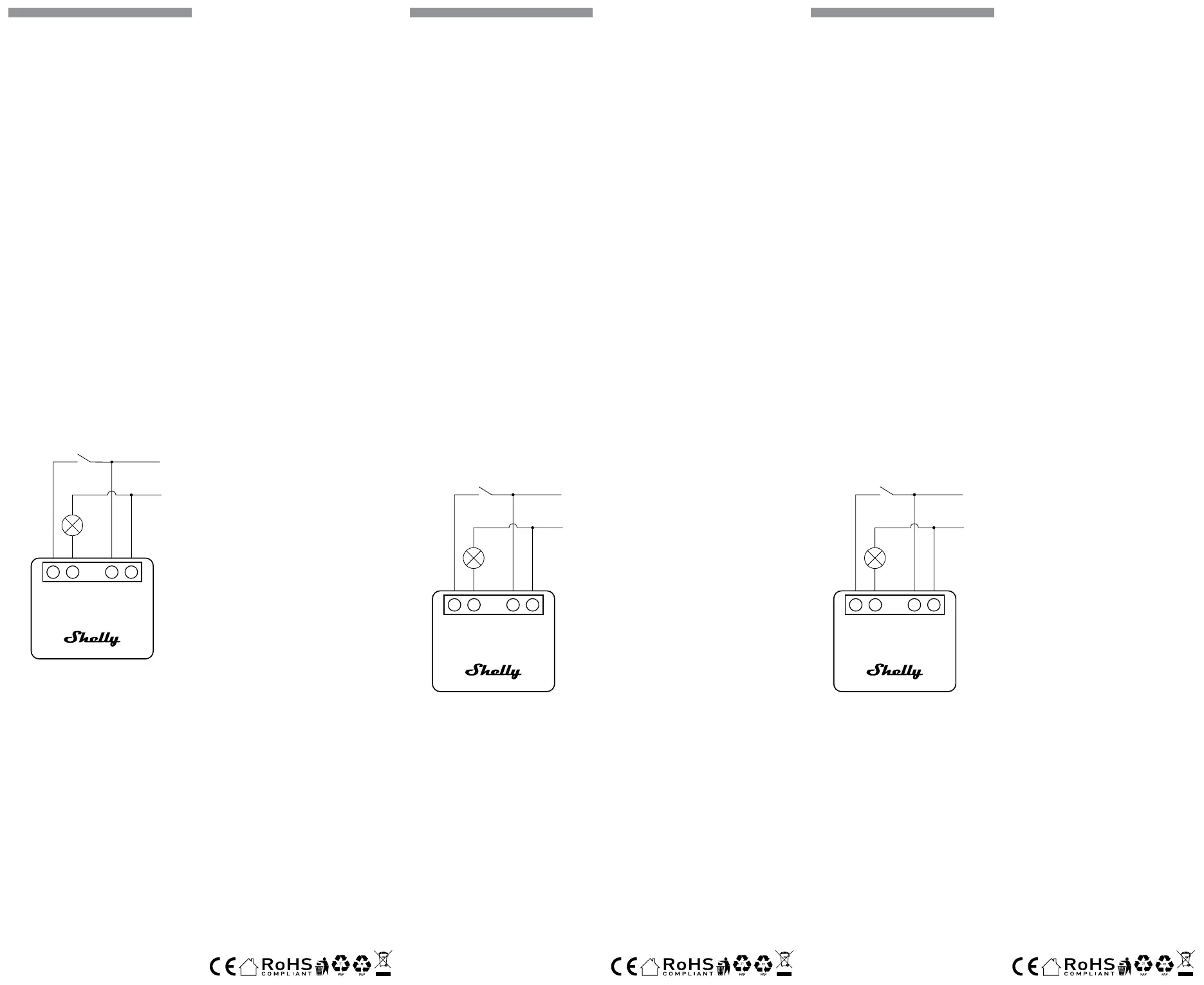

Schematic

SW O L N

110 - 240 CVA

Fig. 1

Legend

Device terminals:

• SW: Switch input terminal

• O: Relay output terminal

• L: Live (110-240V) terminals

• N: Neutral terminals

Wires:

• N: Neutral wire

• L: Live wire (110 - 240 VAC)

Installation Instructions

Shelly Plus 1PM (the Device) is a small form factor smart

switch with power measurement, which allows remote con-

trol of electric appliances.

It can be retrotted into standard electrical wall boxes, be-

hind power sockets and light switches or other places with

limited space.

⚠CAUTION! Danger of electrocution. Mounting/installation

of the Device to the power grid has to be performed with cau-

tion, by a qualied electrician.

⚠CAUTION! Danger of electrocution. Every change in the

connections has to be done after ensuring there is no voltage

present at the Device terminals.

⚠CAUTION! Do not open the device. It does not contain any

parts that can be maintained by the user. For safety and licens-

ing reasons, unauthorized change and/or modication of the

device is not permitted.

⚠CAUTION! Use the Device only with a power grid and ap-

pliances that comply with all applicable regulations. A short

circuit in the power grid or any appliance connected to the

Device may damage it.

⚠CAUTION! No SELV/PELV circuits may be connected to the

terminals of the inputs and outputs, including the extension

inputs.

⚠CAUTION! Do not connect the Device to appliances ex-

ceeding the given max load!

⚠CAUTION! Connect the Device only in the way shown in

BENUTZER- UND SICHERHEITSHANDBUCH

Smarter WLAN-Switch mit

Leistungsmessungsfunktion

Shelly Plus 1PM Mini

Bitte vor Gebrauch durchlesen

Dieses Dokument enthält wichtige technische und sicher-

heitstechnische Informationen über das Gerät und seine

sichere Verwendung und Installation.

⚠ACHTUNG! Bevor Sie mit der Installation beginnen, lesen

Sie bitte die Begleitdokumentation sorgfältig und vollständig

durch. Die Nichtbeachtung der empfohlenen Verfahren kann

zu Fehlfunktionen, Lebensgefahr oder Gesetzesverstößen füh-

ren. Shelly Europe Ltd. haftet nicht für Verluste oder Schäden

im Falle einer falschen Installation oder Bedienung dieses

Geräts.

Produktvorstellung

Shelly® ist eine Produktserie innovativer, mikroprozessor-

gesteuerter Geräte, welche die Fernsteuerung von Elektro-

geräten über ein Mobiltelefon, ein Tablet, einen PC oder ein

Hausautomatisierungssystem ermöglichen. Shelly® Geräte

können eigenständig in einem lokalen WLAN-Netzwerk

arbeiten oder sie können auch über Cloud-Dienste für die

Hausautomatisierung betrieben werden. Shelly Cloud ist ein

solcher Dienst, auf den entweder über eine Android- oder iOS-

Applikation oder über einen beliebigen Internetbrowser unter

https://control.shelly.cloud/ zugegriffen werden kann. Shel-

ly® Geräte können von jedem Ort aus, an dem der Benutzer

eine Internetverbindung hat, angesprochen, gesteuert und

überwacht werden, solange die Geräte mit einem WLAN-

Router und dem Internet verbunden sind. Shelly® Geräte

verfügen über eine integrierte Web-Schnittstelle, die unter

http://192.168.33.1 im WLAN-Netzwerk zugänglich ist, das

vom Gerät im Access Point-Modus erstellt wird, oder unter

der IP-Adresse des Gerätes im WLAN-Netzwerk, mit dem

es verbunden ist. Die integrierte Web-Schnittstelle kann zur

Überwachung und Steuerung des Gerätes sowie zur Anpas-

sung dessen Einstellungen verwendet werden.

Shelly® Geräte können direkt mit anderen WLAN-Geräten

über das HTTP-Protokoll kommunizieren. Eine API wird von

Shelly Europe Ltd. bereitgestellt. Für weitere Informationen

besuchen Sie bitte:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Shelly® Geräte werden mit werkseitig installierter Firmware

ausgeliefert. Um die Geräte konform zu halten, stellt Shelly

Europe Ltd. die notwendigen Firmware-Updates, einschließ-

lich der Sicherheitsupdates, kostenlos über die im Gerät

eingebettete Web-Schnittstelle sowie über die Shelly-App

zur Verfügung. Die Entscheidung, die Firmware-Updates des

Geräts zu installieren oder nicht, obliegt der alleinigen Ver-

antwortung des Benutzers. Shelly Europe Ltd. haftet nicht für

Konformitätsmängel des Geräts, die darauf zurückzuführen

sind, dass der Benutzer die bereitgestellten Updates nicht

rechtzeitig installiert hat.

Schematische Darstellung

SW O L N

110 - 240 CVA

Abb.1

Legende

Geräteanschlüsse:

• SW: Klemme für Schaltereingang

• O: Relaisausgang

• L: Klemme für Phase (110-240 VAC)

• N: Klemme für Neutralleiter

Drähte:

• N: Neutralleiter

• L: Phasenleiter (110 - 240 VAC)

Installationsanleitung

Shelly Plus 1PM Mini (das Gerät) ist ein smarter Switch in

kompakter Form und Leistungsmessung, der die Fernsteue-

rung von Elektrogeräten ermöglicht.

Es kann in Standard-Unterputzdosen, hinter Steckdosen und

Lichtschaltern oder an anderen Orten mit begrenztem Platz

nachgerüstet werden.

⚠VORSICHT! Gefahr eines Stromschlages. Die Montage/In-

stallation des Geräts an das Stromnetz muss von einem quali-

zierten Elektriker mit Vorsicht durchgeführt werden!

⚠VORSICHT! Es besteht Stromschlaggefahr. Bei jeder Ände-

rung der Anschlüsse muss sichergestellt werden, dass an den

Klemmen des Geräts keine Spannung anliegt!

⚠VORSICHT! Öffnen Sie das Gerät nicht. Es enthält keine

Teile, die vom Benutzer gewartet werden können. Aus Sicher-

heits- und Zulassungsgründen ist das eigenmächtige Verän-

dern und/oder Modizieren des Gerätes nicht gestattet

⚠VORSICHT! Verwenden Sie das Gerät nur mit einem

Stromnetz und Geräten, die allen geltenden Vorschriften ent-

sprechen. Ein Kurzschluss im Stromnetz oder in einem an das

Gerät angeschlossenen Gerätes kann dieses beschädigen!

⚠VORSICHT! An den Klemmen der Ein- und Ausgänge, ein-

schließlich der Schaltereingänge, dürfen keine SELV/PELV-

GUIDA ALL‘USO E ALLA SICUREZZA

Interruttore intelligente Wi-Fi con

funzionalità di misurazione della potenza.

Shelly Plus 1PM Mini

Leggere prima dell‘uso

Questo documento contiene importanti informazioni tecni-

che e di sicurezza sul dispositivo e sul suo uso e installa-

zione in sicurezza.

⚠ATTENZIONE! Prima di iniziare l’installazione leggere at-

tentamente e completamente la documentazione allegata.

La mancata osservanza delle procedure consigliate potrebbe

portare a malfunzionamenti, pericolo per la vita o violazione

della legge. Shelly Europe Ltd. non è responsabile per even-

tuali perdite o danni in caso di installazione o funzionamento

errati di questo dispositivo.

Introduzione al prodotto

Shelly® è una linea di dispositivi innovativi gestiti da mi-

croprocessori che permettono il controllo remoto degli

elettrodomestici attraverso un telefono cellulare, un tablet,

un PC o un sistema domotico. I dispositivi Shelly® sono

in grado di funzionare autonomamente in una rete Wi-Fi

locale o possono anche essere gestiti attraverso servizi di

automazione domestica cloud. Shelly Cloud è un servizio di

questo tipo a cui si può accedere utilizzando un‘applicazio-

ne mobile Android o iOS o con qualsiasi browser internet su

https://control.shelly.cloud/. I dispositivi Shelly® sono ac-

cessibili, controllati e monitorati a distanza da qualsiasi

luogo in cui l‘utente abbia una connettività Internet, purché

i dispositivi siano collegati a un router Wi-Fi e a Internet. I

dispositivi Shelly® hanno un‘interfaccia web incorporata ac-

cessibile a http://192.168.33.1 nella rete Wi Fi, creata dal di-

spositivo in modalità Access Point, o all‘indirizzo URL del di-

spositivo nella rete Wi-Fi a cui è connesso. L‘interfaccia web

incorporata può essere utilizzata per monitorare e controllare

il dispositivo, così come per regolare le sue impostazioni.

I dispositivi Shelly® sono in grado di comunicare direttamen-

te con altri dispositivi Wi-Fi attraverso il protocollo HTTP.

Un‘API è fornita da Shelly Europe Ltd.. Per maggiori informa-

zioni, visitare:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

I dispositivi Shelly® vengono consegnati con un rmware

installato in fabbrica. Se sono necessari aggiornamenti del

rmware per mantenere i dispositivi in conformità, compresi

gli aggiornamenti di sicurezza, Shelly Europe Ltd. fornirà gli

aggiornamenti gratuitamente attraverso l‘interfaccia web in-

corporata del dispositivo o l‘applicazione mobile Shelly, dove

sono disponibili le informazioni sulla versione corrente del

rmware. La scelta di installare o meno gli aggiornamenti

del rmware del dispositivo è di esclusiva responsabilità

dell‘utente. Shelly Europe Ltd. non è responsabile per qual-

siasi mancanza di conformità del dispositivo causata dalla

mancata installazione degli aggiornamenti forniti dall‘utente

in modo tempestivo.

Schema

SW O L N

110 - 240 CVA

Fig. 1

Legenda

Terminali del dispositivo:

• SW: Terminale di ingresso interruttore

• O: Terminale di uscita relè

• L: Terminali sotto tensione (110-240 VAC).

• N: Terminali neutro

Fili:

• N: Filo neutro

• L: Filo sotto tensione (110 - 240 VAC).

Istruzioni per l‘installazione

Shelly Plus 1PM (il Dispositivo) è un interruttore intelligente

con fattore di forma ridotto con misurazione della potenza,

che consente il controllo remoto degli apparecchi elettrici.

Può essere adattato a una console da incasso standard, die-

tro prese di corrente e interruttori della luce o in altri luoghi

con spazio limitato.

⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/

installazione del dispositivo alla rete elettrica deve essere ese-

guito con cautela da un elettricista qualicato.

⚠ATTENZIONE! Pericolo di folgorazione. Ogni modica dei

collegamenti deve essere effettuata dopo essersi assicurati

che non ci sia tensione ai morsetti dell‘apparecchio.

⚠ATTENZIONE! Non aprire il Dispositivo. Il dispositivo non

contiene parti che possano essere manutenute dall‘utente.

Per motivi di sicurezza e di licenza, non è consentito appor-

tare modiche e/o cambiamenti non autorizzati al dispositivo.

⚠ATTENZIONE! Utilizzare l‘apparecchio solo con una rete

elettrica e con apparecchi conformi a tutte le norme vigenti.

Un cortocircuito nella rete elettrica o in qualsiasi apparecchio

collegato all‘apparecchio può danneggiare l‘apparecchio.

⚠ATTENZIONE! Ai morsetti degli ingressi e delle uscite,

compresi gli ingressi di espansione, non devono essere colle-

these instructions. Any other method could cause damage

and/or injury.

⚠CAUTION! Do not use the device if it shows signs of dam-

age! Do not attempt to service or repair the Device yourself!

⚠CAUTION! Do not install the Device where it can get wet.

⚠CAUTION! The load current circuit has to be secured by a

cable protection switch in accordance with EN60898-1 (trip-

ping characteristic B or C, max. 8 A rated current, min. 6kA

interrupting rating, energy limiting class 3).

⚠RECOMMENDATION: Connect the Device using solid sin-

gle-core cables or stranded cables with ferrules. The cables

should have insulation with increased heat resistance, not less

than PVC T105°C (221°F).

Before starting the mounting/installation of the Device,

check that the breakers are turned off and there is no voltage

on their terminals. This can be done with a phase tester or

multimeter. When you are sure that there is no voltage, you

can proceed to connecting the cables.

Connect the load to the O terminal of the Device and the Neu-

tral wire, as shown on g. 1. Connect the Live wire to an L

terminal of the Device.

Connect the Neutral wire to an N terminal of the Device. Con-

nect a switch or a button to the Device SW terminal and any

of the unused L terminals of the Device.

⚠RECOMMENDATION: For inductive appliances that cause

voltage spikes during switching on/off, such as electrical mo-

tors, fans, vacuum cleaners and similar ones, RC snubber (0.1

µF / 100 Ω / 1/2 W / 600 VAC) should be connected parallel to

the appliance. The RC snubber can be purchased at

https://www.shelly.cloud/en/products/shop/rc-snubber.

Initial Inclusion

If you choose to use the Device with the Shelly Smart Control

mobile application and cloud service, instructions on how to

connect the Device to the Cloud and control it through the

Shelly Smart Control app can be found in the mobile appli-

cation guide.

The Shelly mobile application and Shelly Cloud service are

not conditions for the Device to function properly. This Device

can be used standalone or with various other home automa-

tion platforms and protocols.

⚠CAUTION! Do not allow children to play with the buttons/

switches connected to the Device. Keep the devices for re-

mote control of Shelly (mobile phones, tablets, PCs) away

from children.

Specication

• Dimensions (HxWxD): 29x34x16 mm / 1.34x1.11x0.63 in

• Ambient temperature: -20 °C to 40 °C / -5 °F to 105 °F

• Humidity 30 % to 70 % RH

• Max. altitude 2000 m / 6562 ft

• Power supply: 110 - 240 VAC, 50/60Hz

• Electrical consumption: < 1.2 W

• Max. switching voltage: 240 VAC

• Max. switching current AC: 8 A

• Power metering: Yes

• Overpower protection: Yes

• Overcurrent protection: Yes

• Overvoltage protection: Yes

• Overtemperature Protection: Yes

• RF band: 2400 - 2495 MHz

• Max. RF power: < 20 dBm

• Wi-Fi protocol: 802.11 b/g/n

• Wi-Fi operational range (depending on local conditions):

-up to 50 m / 160 ft outdoors

-up to 30 m / 100 ft indoors

• Bluetooth protocol: 4.2

• -Bluetooth operational range (depending on local condi

tions):

-up to 30 m / 100 ft outdoors

-up to 10 m / 33 ft indoors

• CPU: ESP32

• Flash: 4 MB

• Schedules: 20

• Webhooks (URL actions): 20 with 5 URLs per hook

• Scripting: mJS

• MQTT: Yes

Declaration of conformity

Hereby, Shelly Europe Ltd. declares that the radio equipment

type Shelly Plus 1PM Mini is in compliance with Directive

2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. The full

text of the EU declaration of conformity is available at the

following internet address:

https://shelly.link/plus1pmmini_DoC

Manufacturer: Shelly Europe Ltd.

Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Ocial website: https://www.shelly.cloud

Changes in the contact information data are published by the

Manufacturer on the ocial website.

All rights to the trademark Shelly® and other intellectual

rights associated with this Device belong to Shelly Europe

Ltd..

Stromkreise angeschlossen werden

⚠VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die

die angegebene Höchstlast überschreiten!

⚠VORSICHT! Schließen Sie das Gerät nur auf die in dieser

Anleitung beschriebene Weise an. Jede andere Methode kann

zu Schäden und/oder Verletzungen führen!

⚠VORSICHT! Benutzen Sie das Gerät nicht, wenn es Anzei

chen von Beschädigungen aufweist! Versuchen Sie nicht, das

Gerät selbst zu warten oder zu reparieren!

⚠VORSICHT! Installieren Sie das Gerät nicht an einem Ort,

an dem es nass werden kann!

⚠ACHTUNG! Der Laststromkreis muss durch einen Lei-

tungsschutzschalter nach EN60898-1 abgesichert sein (Aus-

lösecharakteristik B oder C, max. 8 A Nennstrom, min. 6 kA

Ausschaltvermögen, Energiebegrenzungsklasse 3).

⚠EMPFEHLUNG: Schließen Sie das Gerät mit massiven ein-

adrigen Kabeln oder Litzenkabeln mit Aderendhülsen an. Die

Kabel sollten eine Isolierung mit erhöhter Wärmebeständigkeit

haben, mindestens PVC T105°C (221°F).

Bevor Sie mit der Installation/Montage des Geräts beginnen,

prüfen Sie, ob die Leitungsschutzschalter (Sicherungen)

ausgeschaltet sind und keine Spannung an den Klemmen

anliegt. Dies kann mit einem Phasenprüfer oder Multimeter

erfolgen. Wenn Sie sicher sind, dass keine Spannung anliegt,

können Sie mit dem Anschluss der Kabel fortfahren!

Verbinden Sie die Last mit der O-Klemme des Geräts und den

Neutralleiter, wie in Abb. 1 dargestellt. Verbinden Sie die Pha-

se mit einer L-Klemme des Geräts.

Verbinden Sie den Neutralleiter mit einer N-Klemme des Ge-

räts. Verbinden Sie einen Schalter oder einen Taster mit der

SW-Klemme des Geräts und einer der unbenutzten L-Klem-

men.

⚠EMPFEHLUNG: Bei induktiven Geräten, die beim Ein- und

Ausschalten Spannungsspitzen verursachen, wie z. B. Elekt-

romotoren, Ventilatoren, Staubsauger und ähnliche, sollte ein

RC-Snubber (0,1 µF / 100 Ω / 1/2 W / 600 VAC) parallel zum

Gerät angeschlossen werden. Der RC-Snubber kann unter

https://www.shelly.cloud/en/products/shop/rc-snubber er-

worben werden.

Erstmalige Einbindung

Wenn Sie das Gerät mit der Shelly Smart Control App und

unserem Cloud-Dienst nutzen und steuern möchten, nden

Sie Anweisungen dazu in der Anleitung zur Mobilanwendung.

Die Shelly App und der Shelly Cloud Service sind keine Vo-

raussetzung für die ordnungsgemäße Funktion des Geräts!

Dieses Gerät kann eigenständig oder mit verschiedenen

anderen Hausautomatisierungsplattformen und -protokollen

verwendet werden.

⚠VORSICHT! Erlauben Sie Kindern nicht, mit den an das Ge-

rät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie

die Geräte zur Fernsteuerung des Shelly (z.B.: Mobiltelefone,

Tablets, PCs) von Kindern fern.

Spezikation

• Abmessungen (HxBxT): 29x34x16 mm / 1.34x1.11x0.63 in

• Umgebungstemperatur: -20 °C bis 40 °C / -5 °F bis 105 °F

• Luftfeuchtigkeit 30 % bis 70 % RH

• Max. Höhe ü.M.: 2000m / 6562 ft

• Spannungsversorgung: 110 - 240 VAC, 50/60Hz

• Elektrischer Verbrauch: < 1,2 W

• Maximale Schaltspannung: 240 VAC

• Maximaler Schaltstrom AC: 8 A

• Leistungsmessung: Ja

• Überlastungsschutz: Ja

• Überstromschutz: Ja

• Überspannungsschutz: Ja

• Übertemperatur-Schutz: Ja

• Frequenzband: 2400 - 2495 MHz

• Max. Sendeleistung in Frequenzband: <20 dBm

• WLAN-Protokoll: 802.11 b/g/n

• WLAN-Reichweite (abhängig von den örtlichen Gegeben-

heiten):

-bis zu 50 m / 160 ft im Freien

-bis zu 30 m / 100 ft in Innenräumen

• Bluetooth-Protokoll: 4.2

• -Bluetooth-Reichweite (abhängig von den örtlichen Gege

benheiten):

-bis zu 30 m / 100 ft im Freien

-bis zu 10 m / 33 ft in Innenräumen

• CPU: ESP32

• Flash: 4 MB

• Zeitpläne: 20

• WebHooks (URL-Aktionen): 20 mit 5 URLs pro WebHook

• Skripting: mJS

• MQTT: Ja

Konformitätserklärung

Hiermit erklärt Shelly Europe Ltd., dass der Funkanlagentyp

Shelly Plus 1PM Mini der Richtlinie 2014/53/EU, 2014/35/

EU, 2014/30/EU, 2011/65/EU entspricht. Den vollständigen

Text der EU-Konformitätserklärung nden Sie unter folgender

Internetadresse

https://shelly.link/plus1pmmini_DoC

Hersteller: Shelly Europe Ltd.

Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-Mail: support@shelly.cloud

Ozielle Website: https://www.shelly.cloud

Änderungen der Kontaktdaten werden vom Hersteller auf

dessen oziellen Website veröffentlicht

Alle Rechte an der Marke Shelly® und anderen geistigen

Eigentumsrechten im Zusammenhang mit diesem Gerät ge-

hören Shelly Europe Ltd..

gati circuiti SELV/PELV.

⚠ATTENZIONE! Non collegare l‘apparecchio ad apparecchi

che superano il carico massimo indicato!

⚠ATTENZIONE! Collegare l‘apparecchio solo nel modo in-

dicato in queste istruzioni. Qualsiasi altro metodo potrebbe

causare danni e/o lesioni.

⚠ATTENZIONE! Non utilizzare il Dispositivo se presenta se-

gni di danneggiamento! Non tentare di riparare il dispositivo

da soli!

⚠ATTENZIONE! Non installare il dispositivo in un luogo che

possa bagnarsi.

⚠ATTENZIONE! Il circuito della corrente di carico deve esse-

re protetto da un interruttore di protezione del cavo conforme

alla norma EN60898-1 (caratteristica di intervento B o C, max.

8 A di corrente nominale, min. 6 kA di potere di interruzione,

classe di limitazione dell‘energia 3).

⚠RACCOMANDAZIONE: Collegare il dispositivo utilizzando

cavi unipolari solidi o cavi a trefoli con ghiere. I cavi devono

avere un isolamento con una maggiore resistenza al calore,

non inferiore a PVC T105°C (221°F).

Prima di iniziare l‘installazione/montaggio del dispositivo,

controllare che gli interruttori siano spenti e che non ci sia

tensione sui loro terminali. Questo può essere fatto con un

misuratore di fase o un multimetro. Quando siete sicuri che

non c‘è tensione, potete procedere al collegamento dei cavi.

Collegare il carico al terminale O del Dispositivo e al lo Neu-

tro, come mostrato in g. 1. Collegare il lo Sotto tensione a

un terminale L del dispositivo.

Collegare il lo Neutro a un terminale N del dispositivo.

Collegare un interruttore o un pulsante al terminale SW del

Dispositivo e a uno qualsiasi dei terminali L non utilizzati del

Dispositivo.

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che

causano picchi di tensione durante l‘accensione e lo spegni-

mento, come motori elettrici, ventilatori, aspirapolvere e simili,

è necessario collegare in parallelo all‘apparecchio uno snub-

ber RC (0,1µF / 100 Ω / 1/2 W / 600 VAC). Lo snubber RC può

essere acquistato sul sito

https://www.shelly.cloud/en/products/shop/rc-snubber.

Inclusione iniziale

Se scegli di utilizzare il Dispositivo con l‘applicazione mobile

Shelly Smart Control e il servizio cloud, le istruzioni su come

connettere il Dispositivo al Cloud e controllarlo tramite l‘app

Shelly Smart Control sono disponibili nella guida dell‘applica-

zione mobile. L‘applicazione mobile Shelly e il servizio Shelly

Cloud non sono condizioni per il corretto funzionamento del

Dispositivo. Questo Dispositivo può essere utilizzato con vari

altri servizi e applicazioni di automazione domestica.

⚠ATTENZIONE! Non permettere ai bambini di giocare con i

pulsanti/interruttori collegati al Dispositivo. Tenere i dispositi-

vi per il controllo remoto di Shelly (telefoni cellulari, tablet, PC)

lontano dai bambini.

Speciche

• Dimensioni (AxLxP): 29x34x16 mm / 1.34x1.11x0.63 in

• Temperatura ambiente: da -20 °C a 40 °C / da -5 °F a 105 °F

• Umidità Dal 30 % al 70 % di umidità relativa

• Altitudine massima: 2000 m / 6562 ft

• Alimentazione: 110 - 240 VAC, 50/60Hz

• Consumo elettrico: < 1,2 W

• Tensione di commutazione massima: 240 VAC

• Corrente di commutazione massima AC: 8 A

• Misurazione della potenza: SÌ

• Protezione da sovralimentazione: SÌ

• Protezione da sovracorrente: SÌ

• Protezione da sovratensione: SÌ

• Protezione da sovratemperatura: SÌ

• Bande di radiofrequenza: 2400 - 2495 MHz

• Massima potenza a radiofrequenza: <20 dBm

• Protocollo Wi-Fi: 802.11 b/g/n

• Intervallo operativo Wi-Fi (a seconda delle condizioni lo-

cali):

-no a 50 m / 160 ft all‘aperto

-no a 30 m / 100 ft all‘interno“

• Protocollo Bluetooth: 4.2

• Intervallo operativo Bluetooth (a seconda delle condizioni

locali):

-no a 30 m / 100 ft all‘aperto

-no a 10 m / 33 ft all‘interno

• CPU: ESP32

• Flash: 4 MB

• Pianicazioni: 20

• Webhook (azioni URL): 20 con 5 URL per ogni hook

• Scripting: mJS

• MQTT: SÌ

Dichiarazione di conformità

Con la presente, Shelly Europe Ltd. dichiara che il tipo di

apparecchiatura radio Shelly Plus 1PM Mini è conforme alla

Direttiva 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/

UE. Il testo completo della dichiarazione di conformità UE è

disponibile al seguente indirizzo internet

https://shelly.link/plus1pmmini_DoC

Produttore: Shelly Europe Ltd.

Indirizzo: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Sito web uciale: https://www.shelly.cloud

Le modiche ai dati di contatto sono pubblicate dal Produtto-

re sul sito Web uciale.

Tutti i diritti sul marchio Shelly® e altri diritti intellettuali asso-

ciati a questo dispositivo appartengono a Shelly Europe Ltd..

25/2023

Produkt Specifikationer

Mærke:	Shelly
Kategori:	Ikke kategoriseret
Model:	Plus 1PM Mini

Har du brug for hjælp?

Hvis du har brug for hjælp til Shelly Plus 1PM Mini stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Shelly Manualer

Shelly 1 Manual

1 September 2024

Shelly Smoke Plus Manual

1 September 2024

Shelly BLU Motion Manual

1 September 2024

Shelly Plus 1PM Mini Manual

1 September 2024

1 September 2024

1 September 2024

1 September 2024

22 August 2024

11 August 2024

Shelly Smart WiFi Plug Manual

26 Juli 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Walrus Audio R1 Manual

6 November 2024

Farberware FSR200 Manual

6 November 2024

Hovicon 865013 Manual

5 November 2024

Lescha E-PowerBarrow Manual

5 November 2024

Royal Catering RCMS-STD Manual

5 November 2024

Schwaiger LED220 011 Manual

5 November 2024

Ikea RISÖR 701.821.91 Manual

5 November 2024

Ikea LERHYTTAN 204.032.27 Manual

5 November 2024

Snom HD300A Manual

4 November 2024

Atlona NETGEAR-AXM Manual

4 November 2024
