Side 1/4

USER AND SAFETY GUIDE

DIN MOUNTABLE LAN & WI-FI SMART RELAY

SHELLY® PRO 1

Read before use

This document contains important technical and safety infor-

mation about the device, its safety use and installation.

⚠CAUTION! Before beginning the installation, please read this

guide and any other documents accompanying the device care-

fully and completely. Failure to follow the installation procedures

could lead to malfunction, danger to your health and life, violation

of the law or refusal of legal and/or commercial guarantee (if

any). Allterco Robotics EOOD is not responsible for any loss or

damage in case of incorrect installation or improper operation

of this device due to failure of following the user and safety in-

structions in this guide.

Product Introduction

Shelly® is a line of innovative microprocessor-managed de-

vices, which allow remote control of electric circuits through a

mobile phone, tablet, PC, or home automation system. Shelly®

devices can work standalone in a local Wi-Fi network or they

can also be operated through cloud home automation services.

Shelly Cloud is a service that can be accessed using either An-

droid or iOS mobile application, or with any internet browser at

https://home.shelly.cloud/. Shelly® devices can be accessed,

controlled and monitored remotely from any place where the

User has internet connectivity, as long as the devices are con-

nected to a Wi-Fi router and the Internet. Shelly® devices have

embedded Web Interface accessible at http://192.168.33.1

when connected directly to the device access point, or at the

device IP address on the local Wi-Fi network. The embedded

Web Interface can be used to monitor and control the device, as

well as adjust its settings.

Shelly® devices can communicate directly with other Wi-Fi

devices through HTTP protocol. An API is provided by All-

terco Robotics EOOD. For more information, please visit:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview.

Shelly® devices are delivered with factory-installed rmware.

If rmware updates are necessary to keep the devices in con-

formity, including security updates, Allterco Robotics EOOD will

provide the updates free of charge through the device embed-

ded Web Interface or Shelly Mobile Application, where the in-

formation about the current rmware version is available. The

choice to install or not the device rmware updates is user’s

sole responsibility. Allterco Robotics EOOD shall not be liable

for any lack of conformity of the device caused by failure of the

user to install the provided updates in a timely manner.

Control your home with your voice

Shelly® devices are compatible with Amazon Alexa and Google

Home supported functionalities. Please see our step-by-step

guide on: https://shelly.cloud/support/compatibility/.

Shelly® Pro Series

Shelly® Pro series is a line of devices suitable for homes, oc-

es, retail stores, manufacturing facilities, and other buildings.

Shelly® Pro devices are DIN mountable inside the breaker box,

and highly suitable for new building construction. All Shelly®

Pro devices can be controlled and monitored through Wi-Fi and

LAN connections. Bluetooth connection can be used for the

inclusion process.

Shelly® Pro 1 (the Device) is a DIN rail mountable smart relay.

Enhanced with the second generation rmware exibility and

LAN connectivity, it provides the professional integrators with

much more options for end customer solutions.

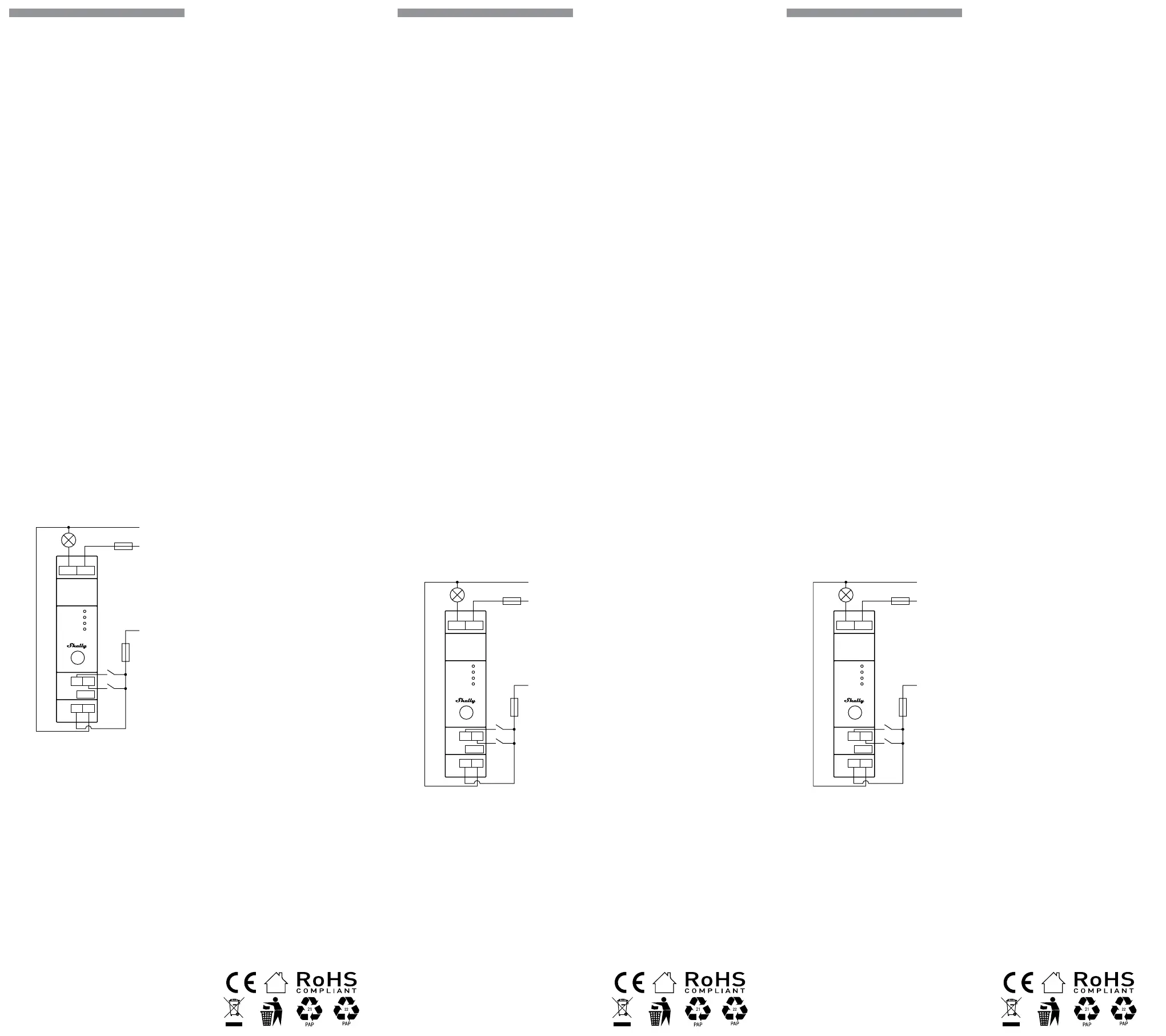

Schematic

L1(A

)

L2(A

)

O I

L N

SW1 SW2

LAN

Power

Wi-Fi

LAN

Out

Reset

Fig. 1

Legend

Device terminals:

• O: Load output terminal

• I: Load input terminal

• SW1, SW2: Switch input terminals controlling O*

• L: Live (110-240 VAC) terminal

• N: Neutral terminal

• LAN: Local Area Network RJ 45 connector

Cables:

• N: Neutral cable

• L: Live (110-240 VAC) cable

• L1(A): Load circuit live (110-240 VAC) cable

• L2(B): Device power supply live (110-240 VAC) cable

* Can be recongured in the Device settings

Installation Instructions

⚠CAUTION! Danger of electrocution. Mounting/installation of

the Device to the power grid has to be performed with caution, by

a qualied electrician.

⚠CAUTION! Danger of electrocution. Every change in the con-

nections has to be done after ensuring there is no voltage pres-

ent at the Device terminals.

⚠CAUTION! Use the Device only with a power grid and appli-

ances which comply with all applicable regulations. A short cir-

cuit in the power grid or any appliance connected to the Device

may damage the Device.

⚠CAUTION! Do not connect the Device to appliances exceed-

ing the given max load!

⚠CAUTION! Connect the Device only in the way shown in these

instructions. Any other method could cause damage and/or in-

jury.

⚠CAUTION! Do not install the device at a place that is possible

to get wet.

⚠CAUTION! Allow at least 10 mm of space around each Pro

device if you expect currents higher than 5 A per channel.

⚠RECOMMENDATION Connect the Device using solid sin-

gle-core cables with increased insulation heat resistance not

less than PVC T105°C.

BENUTZER- UND SICHERHEITSHANDBUCH

SMARTES LAN- & WLAN-RELAIS FÜR

DIN-SCHIENEN

SHELLY® PRO 1

Bitte vor Gebrauch durchlesen

Dieses Dokument enthält wichtige technische und sicherheits-

technische Informationen über das Gerät und seine sichere

Verwendung und Installation.

⚠ACHTUNG! Bevor Sie mit der Installation beginnen, lesen Sie

bitte die Begleitdokumentation sorgfältig und vollständig durch.

Die Nichtbeachtung der empfohlenen Verfahren kann zu Fehl-

funktionen, Lebensgefahr oder Gesetzesverstößen führen. All-

terco Robotics EOOD haftet nicht für Verluste oder Schäden im

Falle einer falschen Installation oder Bedienung dieses Geräts.

Produktvorstellung

Shelly® ist eine Produktserie innovativer, mikroprozessorge-

steuerter Geräte, welche die Fernsteuerung von Elektrogerä-

ten über ein Mobiltelefon, ein Tablet, einen PC oder ein Haus-

automatisierungssystem ermöglichen. Shelly® Geräte können

eigenständig in einem lokalen WLAN-Netzwerk arbeiten oder

sie können auch über Cloud-Dienste für die Hausautomatisie-

rung betrieben werden. Shelly Cloud ist ein solcher Dienst, auf

den entweder über eine Android- oder iOS-Applikation oder über

einen beliebigen Internetbrowser unter https://home.shelly.

cloud/ zugegriffen werden kann. Shelly® Geräte können von

jedem Ort aus, an dem der Benutzer eine Internetverbindung

hat, angesprochen, gesteuert und überwacht werden, solange

die Geräte mit einem WLAN-Router und dem Internet verbun-

den sind. Shelly® Geräte verfügen über eine integrierte Web-

Schnittstelle, die unter http://192.168.33.1 im WLAN-Netzwerk

zugänglich ist, das vom Gerät im Access Point-Modus erstellt

wird, oder unter der IP-Adresse des Gerätes im WLAN-Netz-

werk, mit dem es verbunden ist. Díe integrierte Web-Schnittstel-

le kann zur Überwachung und Steuerung des Gerätes sowie zur

Anpassung dessen Einstellungen verwendet werden.

Shelly® Geräte können direkt mit anderen WLAN-Geräten über

das HTTP-Protokoll kommunizieren. Eine API wird von Allterco

Robotics EOOD bereitgestellt. Für weitere Informationen besu-

chen Sie bitte:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview.

Shelly® Geräte werden mit werkseitig installierter Firmware

ausgeliefert. Um die Geräte konform zu halten, stellt Allterco

Robotics EOOD die notwendigen Firmware-Updates, einschließ-

lich der Sicherheitsupdates, kostenlos über die im Gerät einge-

bettete Web-Schnittstelle sowie über die Shelly-App zur Verfü-

gung. Die Entscheidung, die Firmware-Updates des Geräts zu

installieren oder nicht, obliegt der alleinigen Verantwortung des

Benutzers. Allterco Robotics EOOD haftet nicht für Konformi-

tätsmängel des Geräts, die darauf zurückzuführen sind, dass

der Benutzer die bereitgestellten Updates nicht rechtzeitig in-

stalliert hat.

Steuern Sie Ihr Zuhause mit Ihrer Stimme

Shelly® Geräte sind mit den von Amazon Alexa und Google

Home unterstützten Funktionalitäten kompatibel. Bitte sehen

Sie sich unsere Schritt-für-Schritt-Anleitung an:

https://shelly.cloud/support/compatibility/.

Shelly® Pro-Serie

Die Shelly® Pro-Serie ist eine Produktserie, die für Wohnungen,

Büros, Einzelhandelsgeschäfte, Produktionsstätten und andere

Gebäude geeignet ist. Sie sind auf der DIN-Schiene im Strom-

kasten montierbar und sehr gut für den Neubau geeignet. Alle

Shelly® Pro-Geräte können sowohl über eine WLAN- als auch

über eine LAN-Verbindung gesteuert und überwacht werden.

Bluetooth kann zusätzlich für die Einbindung genutzt werden.

Shelly® Pro 1 (das Gerät) ist ein auf DIN-Schienen montier-

bares smartes Relais. Verbessert mit der zweiten Generation

der Firmware-Flexibilität und LAN-Konnektivität, bietet es den

professionellen Installateuren viel mehr Optionen für ihre End-

kundenlösungen.

Schematische Darstellung

L1(A

)

L2(A

)

O I

L N

SW1 SW2

LAN

Power

Wi-Fi

LAN

Out

Reset

Abb.1

Legende

Geräteanschlüsse:

• O: Lastausgangsklemme

• I: Lasteingangsklemme

• SW1, SW2: Schaltereingangsklemmen zur Steuerung von O*

• L: Klemme für Phase (110-240V AC)

• N: Neutrale Klemme

• LAN: RJ45 Anschlussdose für Lokales Netzwerk

Kabel:

N: Neutrales Kabel (Nullleiter)

L: Phase (110-240V AC)

L1(A): Laststromkreis (110-240V AC)

L2(B): Stromversorgung des Gerätes (110-240V AC)

* Kann in den Geräteeinstellungen konguriert werden

Instructions d‘installation

⚠VORSICHT! Gefahr eines Stromschlages. Die Montage/Ins-

tallation des Geräts an das Stromnetz muss von einem quali-

zierten Elektriker mit Vorsicht durchgeführt werden.

⚠VORSICHT! Es besteht Stromschlaggefahr. Bei jeder Ände-

rung der Anschlüsse muss sichergestellt werden, dass an den

Klemmen des Geräts keine Spannung anliegt.

⚠VORSICHT! Verwenden Sie das Gerät nur mit einem Strom-

netz und Geräten, die allen geltenden Vorschriften entsprechen.

Ein Kurzschluss im Stromnetz oder in einem an das Gerät an-

geschlossenen Gerätes kann dieses beschädigen.

⚠VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die

die angegebene Höchstlast überschreiten!

⚠VORSICHT! Schließen Sie das Gerät nur auf die in dieser An-

leitung beschriebene Weise an. Jede andere Methode kann zu

GUIDA ALL’USO E ALLA SICUREZZA

RELÈ INTELLIGENTE WI-FI MONTABILE SU

GUIDA DIN

SHELLY® PRO 1

Leggere prima dell’uso

Questo documento contiene importanti informazioni tecniche

e di sicurezza sul dispositivo e sul suo uso e installazione in

sicurezza.

⚠ATTENZIONE! Prima di iniziare l’installazione leggere atten-

tamente e completamente la documentazione allegata. La man-

cata osservanza delle procedure consigliate potrebbe portare a

malfunzionamenti, pericolo per la vita o violazione della legge.

Allterco Robotics EOOD non è responsabile per eventuali perdite

o danni in caso di installazione o funzionamento errati di questo

dispositivo.

Introduzione al prodotto

Shelly® è una linea di dispositivi innovativi gestiti da micro-

processori che permettono il controllo remoto degli elettro-

domestici attraverso un telefono cellulare, un tablet, un PC o

un sistema domotico. I dispositivi Shelly® sono in grado di

funzionare autonomamente in una rete Wi-Fi locale o possono

anche essere gestiti attraverso servizi di automazione dome-

stica cloud. Shelly Cloud è un servizio di questo tipo a cui si

può accedere utilizzando un’applicazione mobile Android o iOS

o con qualsiasi browser internet su https://home.shelly.cloud/.

I dispositivi Shelly® sono accessibili, controllati e monitorati a

distanza da qualsiasi luogo in cui l’utente abbia una connettività

Internet, purché i dispositivi siano collegati a un router Wi-Fi e

a Internet. I dispositivi Shelly® hanno un’interfaccia web incor-

porata accessibile a http://192.168.33.1 nella rete Wi Fi, creata

dal dispositivo in modalità Access Point, o all’indirizzo URL del

dispositivo nella rete Wi-Fi a cui è connesso. L’interfaccia web

incorporata può essere utilizzata per monitorare e controllare il

dispositivo, così come per regolare le sue impostazioni.

I dispositivi Shelly® sono in grado di comunicare direttamente

con altri dispositivi Wi-Fi attraverso il protocollo HTTP. Un’API è

fornita da Allterco Robotics EOOD. Per maggiori informazioni,

visitare:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview.

I dispositivi Shelly® vengono consegnati con un rmware in-

stallato in fabbrica. Se sono necessari aggiornamenti del r-

mware per mantenere i dispositivi in conformità, compresi gli

aggiornamenti di sicurezza, Allterco Robotics EOOD fornirà gli

aggiornamenti gratuitamente attraverso l’interfaccia web incor-

porata del dispositivo o l’applicazione mobile Shelly, dove sono

disponibili le informazioni sulla versione corrente del rmware.

La scelta di installare o meno gli aggiornamenti del rmware

del dispositivo è di esclusiva responsabilità dell’utente. Allterco

Robotics EOOD non è responsabile per qualsiasi mancanza di

conformità del dispositivo causata dalla mancata installazione

degli aggiornamenti forniti dall’utente in modo tempestivo.

Controlla la tua casa con la tua voce

I dispositivi Shelly® sono compatibili con le funzionalità sup-

portate da Amazon Alexa e Google Home. Consulta la nostra

guida passo dopo passo su:

https://shelly.cloud/support/compatibility/.

Shelly® Pro Series

La serie Shelly® Pro è una linea di dispositivi adatti per abita-

zioni, uci, negozi al dettaglio, impianti di produzione e altri

edici. I dispositivi Shelly® Pro sono montabili DIN all’interno

della scatola dell’interruttore e sono particolarmente adatti per

la costruzione di nuovi edici. La connettività per tutti i dispo-

sitivi Shelly® Pro può avvenire tramite connessione Internet

Wi-Fi o LAN e il Bluetooth può essere utilizzato per il processo

di inclusione.

Shelly® Pro 1 (il Dispositivo) è un relè intelligente montabile su

guida DIN. Grazie alla essibilità del rmware di seconda gene-

razione e alla connettività LAN, offre agli integratori professioni-

sti molte più opzioni per le soluzioni dei clienti nali.

Schema

L1(A

)

L2(A

)

O I

L N

SW1 SW2

LAN

Power

Wi-Fi

LAN

Out

Reset

Fig.1

Legenda

Terminali del dispositivo:

• O: Terminale di uscita del carico

• I: Terminale di ingresso del carico

• SW1, SW2: terminali di ingresso dell’interruttore che control-

lano O*

• L: Terminale sotto tensione (110-240 VAC)

• N: Terminale di neutro

• LAN: Connettore RJ 45 della rete locale

Cavi:

• N: Cavo neutro

• L: Cavo sotto tensione (110-240 VAC)

• L1(A): Cavo sotto tensione del circuito di carico

(110-240 VAC)

• L2(B): Cavo di alimentazione del dispositivo sotto tensione

(110-240 VAC)

* Può essere ricongurato nelle impostazioni del dispositivo.

Istruzioni per l’installazione

⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/installa-

zione del dispositivo alla rete elettrica deve essere eseguito con

cautela da un elettricista qualicato.

⚠ATTENZIONE! Pericolo di folgorazione. Ogni modica dei

collegamenti deve essere effettuata dopo essersi assicurati che

non ci sia tensione ai morsetti dell’apparecchio.

⚠ATTENZIONE! Utilizzare l’apparecchio solo con una rete elet-

trica e con apparecchi conformi a tutte le norme vigenti. Un cor-

tocircuito nella rete elettrica o in qualsiasi apparecchio collegato

all’apparecchio può danneggiare l’apparecchio.

⚠ATTENZIONE! Non collegare l’apparecchio ad apparecchi

Before starting installing/mounting the Device, wire check that

the breakers are turned off and there is no voltage on their ter-

minals. This can be done with a phase meter or multimeter.

When you are sure that there is no voltage, you can proceed to

connecting the cables.

Connect the N terminal to the Neutral cable and the L terminal

to the Device power supply circuit breaker as shown of .Fig. 1

Connect the load circuit to the O terminal and the Neutral cable.

Connect the I terminal to the load circuit breaker.

Two different phases can be used for the load circuit and the

Device power supply circuit.

Connect a switch/button to the S1 terminal and the Device

power supply circuit breaker. If you need another switch/but-

ton, connect it to the S2 terminal and the Device power supply

circuit breaker.

⚠RECOMMENDATION: For inductive appliances that cause

voltage spikes during switching on/off, such as electrical mo-

tors, fans, vacuum cleaners and similar ones, an RC snubber

(0.1µF / 100 Ω / 1/2 W / 600 VAC) should be connected parallel

to the appliance. The RC snubber can be purchased at

https://shop.shelly.cloud/rc-snubber-wi-smart-home-automation

Initial Inclusion

If you choose to use the Device with the Shelly Cloud mobile

application and Shelly Cloud service, instructions on how to

connect the Device to the Cloud and control it through the Shelly

App can be found in the “App Guide”.

The Shelly Mobile Application and Shelly Cloud service are not

conditions for the Device to function properly. This Device can

be used stand-alone or with various other home automation

platforms and protocols.

⚠CAUTION! Do not allow children to play with the buttons/

switches connected to the Device. Keep the Devices for remote

control of Shelly (mobile phones, tablets, PCs) away from chil-

dren.

LED indication

• Power (red): Red light indicator will be on if power supply is

connected.

• Wi-Fi (varies):

- Blue light indicator will be on if in AP mode.

- Red light indicator will be on if in STA mode and not con-

nected to a Wi-Fi network.

- Yellow light indicator will be on if in STA mode and connect-

ed to a Wi-Fi network. Not connected to Shelly Cloud or Shelly

Cloud disabled.

- Green light indicator will be on if in STA mode and connect-

ed to a Wi-Fi network and to the Shelly Cloud.

- The light indicator will be ashing Red/Blue if OTA update

is in progress.

• LAN (green): Green light indicator will be on if LAN is con-

nected.

• Out (red): Red light indicator will be on if the Output relay is

closed.

Reset button

• Press and hold for 5 sec for AP mode.

• Press and hold for 10 sec for factory reset.

Specications

• Mounting: DIN rail

• Dimensions (HxWxL): 68.5x18.5x89.5 mm

• Working temperature: -20°C - 40°C

• Max altitude: 2000 m

• Power supply: 110 - 240 VAC, 50/60Hz

• Electrical consumption: < 3 W

• Max switching voltage: 240 VAC

• Max switching current: 16 A

• Max RF output power Wi-Fi: 13.35 dBm

• Radio protocol: Wi-Fi 802.11 b/g/n

• Wi-Fi frequency: 2412 - 2472 МHz (Max. 2483 MHz)

• Operational range (depending on local construction):

- up to 50 m outdoors,

- up to 30 m indoors

• Bluetooth: v.4.2

• Bluetooth modulation: GFSK, π/4-DQPSK, 8-DPSK

• Bluetooth frequency: TX/RX - 2402 - 2480MHz

• Max RF output power Bluetooth: 4.25 dBm

• LAN/Ethernet (RJ45): Yes

• Potential-free contacts: Yes

• Power metering: No

• Overpower protection: No

• Overcurrent protection: No

• Overvoltage protection: No

• Overtemperature Protection: Yes

• Scripting (mjs): Yes

• MQTT: YES

• Webhooks (URL actions): 20 with 5 URLs per hook

• Schedules: 20

• CPU: ESP32

• Flash: 8 MB

Declaration of conformity

Hereby, Allterco Robotics EOOD declares that the radio equip-

ment type Shelly Pro 1 is in compliance with Directive 2014/53/

EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. The full text of the

EU declaration of conformity is available at the following inter-

net address:

https://shelly.cloud/knowledge-base/devices/shelly-pro-1/

Manufacturer: Allterco Robotics EOOD

Address: Bulgaria, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Ocial Website: https://www.shelly.cloud

Changes in the contact data are published by the Manufacturer

at the ocial website.

All rights to trademark Shelly® and other intellectual rights

associated with this Device belong to Allterco Robotics EOOD.

Schäden und/oder Verletzungen führen.

⚠VORSICHT! Installieren Sie das Gerät nicht an einem Ort, an

dem es nass werden kann.

⚠ACHTUNG! Lassen Sie um jedes Pro-Gerät herum mindes-

tens 10 mm Platz, wenn Sie Stromstärken von mehr als 5 A pro

Kanal erwarten.

⚠EMPFEHLUNG: Schließen Sie das Gerät mit massiven ein-

adrigen Kabeln mit erhöhter Isolationswärmebeständigkeit von

mindestens PVC T105°C an.

Bevor Sie mit der Installation/Montage des Geräts beginnen,

prüfen Sie, ob die Leitungsschutzschalter (Sicherungen) aus-

geschaltet sind und keine Spannung an den Klemmen anliegt.

Dies kann mit einem Phasenmesser oder Multimeter erfolgen.

Wenn Sie sicher sind, dass keine Spannung anliegt, können Sie

mit dem Anschluss der Kabel fortfahren.

Schließen Sie die Klemme N an das Nullleiterkabel und die

Klemme L an den Leistungsschalter der Stromversorgung des

Geräts an, wie in Abb. 1 dargestellt.

Den Laststromkreis an die Klemme O und das Nullleiterkabel

anschließen. Schließen Sie die Klemme I an den Lasttrenn-

schalter an.

Für den Laststromkreis und den Stromversorgungskreis des

Geräts können zwei verschiedene Phasen verwendet werden.

Schließen Sie einen Schalter/Taster an die Klemme S1 und den

Gerätestromkreisunterbrecher an. Wenn Sie einen weiteren

Schalter/Taster benötigen, schließen Sie ihn an die Klemme S2

und den Geräteschutzschalter an.

⚠EMPFEHLUNG: Bei induktiven Geräten, die beim Ein- und

Ausschalten Spannungsspitzen verursachen, wie z.B. Elektro-

motoren, Ventilatoren, Staubsauger und ähnliche, sollte ein RC-

Snubber (0,1µF / 100 Ω / 1/2 W / 600 VAC) parallel zum Gerät

angeschlossen werden. Der RC-Snubber kann unter

https://shop.shelly.cloud/rc-snubber-wi-smart-home-automation

erworben werden.

Erstmalige Einbindung

Wenn Sie sich dafür entscheiden, das Gerät mit der Shelly Cloud

App und dem Shelly Cloud Service zu verwenden, nden Sie An-

weisungen zur Verbindung des Geräts mit der Cloud und zur

Steuerung über die Shelly App im „App Guide“. Die Shelly Mobile

App und der Shelly Cloud Service sind keine Voraussetzung für

das ordnungsgemäße Funktionieren des Geräts. Dieses Gerät

kann alleine, sowie mit verschiedenen anderen Hausautomati-

sierungsdiensten und -anwendungen verwendet werden.

⚠VORSICHT! Erlauben Sie Kindern nicht, mit den an das Ge-

rät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die

Geräte zur Fernsteuerung des Shelly (z.B.: Mobiltelefone, Tablets,

PCs) von Kindern fern.

LED-Anzeige

• Power (Rot): Die rote LED leuchtet, wenn die Stromversor-

gung angeschlossen ist.

• Wi-Fi (variiert): Die LED

- leuchtet blau: Gerät ist im AP-Modus.

- leuchtet rot: Gerät ist im STA-Modus und nicht mit einem

WLAN-Netzwerk verbunden.

- leuchtet gelb: Gerät ist im STA-Modus und mit einem

WLAN-Netzwerk verbunden, nicht aber mit der Shelly Cloud

oder Shelly Cloud ist deaktiviert.

- leuchtet grün, Gerät ist im STA-Modus, mit einem

WLAN-Netzwerk und der Shelly Cloud verbunden.

- blinkt rot/blau: Gerät führt eine OTA-Aktualisierung durch.

• LAN (Grün): Die grüne LED leuchtet, wenn eine LAN-Verbin-

dung besteht.

• Out (Rot): Die rote LED leuchtet, wenn das Ausgangsrelais

geschlossen ist.

Reset-Taste

• Drücken und halten Sie 5 Sekunden lang für den AP-Modus.

• Zum Zurücksetzen auf Werkseinstellungen 10 Sekunden lang

gedrückt halten.

Spezikationen

• Montage: DIN-Schiene

• Abmessungen (HxBxL): 68,5x18,5x89,5 mm

• Arbeitstemperatur: -20°C - 40°C

• Max. Höhe ü.M.: 2000m

• Spannungsversorgung: 110 - 240 VAC, 50/60Hz

• Stromverbrauch: < 3 W

• Max. Schaltspannung: 240 VAC

• Max. Schaltstrom: 16 A

• Max. HF-Leistung WLAN: 13,35 dBm

• Funkprotokoll: Wi-Fi 802.11 b/g/n

• Wi-Fi Frequenz: 2412 - 2472 МHz (Max. 2483 MHz)

• Reichweite (abhängig von den baulichen Gegebenheiten):

- bis zu 50 m im Freien,

- bis zu 30 m in Innenräumen

• Bluetooth: v.4.2

• Bluetooth-Modulation: GFSK, π/4-DQPSK, 8-DPSK

• Bluetooth-Frequenz: TX/RX - 2402 - 2480MHz

• Max. HF-Leistung Bluetooth: 4,25 dBm

• LAN/Ethernet (RJ45): Ja

• Potentialfreie Kontakte: Ja

• Leistungsmessung: Nein

• Überspannungsschutz: Nein

• Überstromschutz: Nein

• Überspannungsschutz: Nein

• Überhitzungsschutz: Ja

• Skripting (mjs): Ja

• MQTT: JA

• WebHooks (URL-Aktionen): 20 mit 5 URLs pro WebHook

• Zeitpläne: 20

• CPU: ESP32

• Flash: 8 MB

Konformitätserklärung

Hiermit erklärt Allterco Robotics EOOD, dass der Funkanla-

gentyp Shelly Pro 1 der Richtlinie 2014/53/EU, 2014/35/EU,

2014/30/EU, 2011/65/EU entspricht. Den vollständigen Text

der EU-Konformitätserklärung nden Sie unter folgender Inter-

netadresse

https://shelly.cloud/knowledge-base/devices/shelly-pro-1/

Hersteller: Allterco Robotics EOOD

Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-Mail: support@shelly.cloud

Oziellen Website: https://www.shelly.cloud

Änderungen der Kontaktdaten werden vom Hersteller auf des-

sen oziellen Website veröffentlicht

Alle Rechte an der Marke Shelly® und anderen geistigen Eigen-

tumsrechten im Zusammenhang mit diesem Gerät gehören

Allterco Robotics EOOD.

che superano il carico massimo indicato!

⚠ATTENZIONE! Collegare l’apparecchio solo nel modo indica-

to in queste istruzioni. Qualsiasi altro metodo potrebbe causare

danni e/o lesioni.

⚠ATTENZIONE! Non installare il dispositivo in un luogo che

possa bagnarsi.

⚠ATTENZIONE! Lascia almeno 10 mm di spazio attorno a

ciascun dispositivo Pro se prevedi correnti superiori a 5 A per

canale.

⚠RACCOMANDAZIONE Collegare il dispositivo utilizzando

cavi unipolari solidi con una maggiore resistenza termica dell’i-

solamento non inferiore a PVC T105°C.

Prima di iniziare l’installazione/montaggio del dispositivo, con-

trollare che gli interruttori siano spenti e che non ci sia tensione

sui loro terminali. Questo può essere fatto con un misuratore di

fase o un multimetro. Quando siete sicuri che non c’è tensione,

potete procedere al collegamento dei cavi.

Collega il terminale N al cavo di neutro e il terminale L all’in-

terruttore di alimentazione del dispositivo, come mostrato nella

Fig. 1.

Collega il circuito di carico al terminale O e al cavo di neutro.

Collega il terminale I all’interruttore del circuito di carico.

È possibile utilizzare due fasi diverse per il circuito di carico e il

circuito di alimentazione del dispositivo.”

Collega un interruttore/pulsante al terminale S1 e all’interrutto-

re del circuito di alimentazione del dispositivo. Se hai bisogno di

un altro interruttore/pulsante, collegalo al terminale S2 e all’in-

terruttore di alimentazione del dispositivo.

⚠RECOMMANDAZIONE: per gli apparecchi induttivi che cau-

sano picchi di tensione durante l’accensione e lo spegnimento,

come motori elettrici, ventilatori, aspirapolvere e simili, è necessa-

rio collegare uno snubber RC (0,1µF / 100 Ω / 1/2 W / 600 VAC) in

parallelo all’apparecchio. Lo snubber RC può essere acquistato su

https://shop.shelly.cloud/rc-snubber-wi-smart-home-automation

Inclusione iniziale

Se si sceglie di utilizzare il dispositivo con l’applicazione mobi-

le Shelly Cloud e il servizio Shelly Cloud, le istruzioni su come

collegare il dispositivo al Cloud e controllarlo attraverso l’App

Shelly si trovano nella “Guida App”. L’applicazione mobile Shel-

ly e il servizio Shelly Cloud non sono condizioni per il corretto

funzionamento del Dispositivo. Questo Dispositivo può essere

utilizzato con vari altri servizi e applicazioni di automazione

domestica.

⚠ATTENZIONE! Non permettere ai bambini di giocare con i pul-

santi/interruttori collegati al Dispositivo. Tenere i dispositivi per

il controllo remoto di Shelly (telefoni cellulari, tablet, PC) lontano

dai bambini.

LED indication

• Alimentazione (rosso): L’indicatore luminoso rosso si accen-

de se l’alimentazione è collegata.

• Wi-Fi (varia):

- L’indicatore luminoso blu è acceso se il dispositivo è in mo-

dalità AP.

- L’indicatore rosso è acceso se il dispositivo è in modalità

STA e non è connesso a una rete Wi-Fi.

- L’indicatore luminoso giallo si accende se è in modalità STA

ed è connesso a una rete Wi-Fi. Non connesso a Shelly Cloud

o Shelly Cloud disattivato.

- L’indicatore luminoso verde è acceso se in modalità STA e

connesso a una rete Wi-Fi e a Shelly Cloud.

- L’indicatore luminoso lampeggia in rosso/blu se è in corso

un aggiornamento OTA.

• LAN (verde): L’indicatore luminoso verde è acceso se la rete

LAN è collegata.

• Out (rosso): L’indicatore luminoso rosso si accende se il relè

di uscita è chiuso.

Reset button

• Press and hold for 5 sec for AP mode.

• Press and hold for 10 sec for factory reset.

Speciche tecniche

• Montaggio: Guida DIN

• Dimensioni (HxLxP): 68,5x18,5x89,5 mm

• Temperatura di lavoro: -20°C - 40°C

• Altitudine massima: 2000 m

• Alimentazione: 110 - 240 VAC, 50/60Hz

• Consumo elettrico: < 3 W

• Tensione massima di commutazione: 240 VCA

• Corrente di commutazione massima: 16 A

• Potenza del segnale radio Wi-Fi: 13,35 dBm

• Protocollo radio: Wi-Fi 802.11 b/g/n

• Frequenza Wi-Fi: 2412 - 2472 МHz (max. 2483 MHz)

• Portata operativa (a seconda della struttura locale):

- no a 50 m all’aperto,

- no a 30 m all’interno

• Bluetooth: v.4.2

• Modulazione Bluetooth: GFSK, π/4-DQPSK, 8-DPSK

• Frequenza Bluetooth: TX/RX - 2402 - 2480MHz

• Potenza del segnale radio Bluetooth: 4,25 dBm

• LAN/Ethernet (RJ45): Sì

• Contatti a potenziale zero: Sì

• Misurazione della potenza: No

• Protezione da sovralimentazione: No

• Protezione da sovracorrente: No

• Protezione da sovratensione: No

• Protezione da sovratemperatura: Sì

• Scripting (mjs): Sì

• MQTT: SÌ

• Webhook (azioni URL): 20 con 5 URL per ogni hook

• Pianicazioni: 20

• CPU: ESP32

• Flash: 8 MB

Dichiarazione di conformità

Con la presente, Allterco Robotics EOOD dichiara che il tipo di

apparecchiatura radio Shelly Pro 1 è conforme alla Direttiva

2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Il testo

completo della dichiarazione di conformità UE è disponibile al

seguente indirizzo internet

https://shelly.cloud/knowledge-base/devices/shelly-pro-1/

Produttore: Allterco Robotics EOOD

Indirizzo: Bulgaria, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web uciale: https://www.shelly.cloud

Le modiche ai dati di contatto sono pubblicate dal Produttore

sul sito Web uciale del Dispositivo

Tutti i diritti sul marchio Shelly® e altri diritti intellettuali as-

sociati a questo dispositivo appartengono a Allterco Robotics

EOOD.

25/2022

Produkt Specifikationer

Mærke:	Shelly
Kategori:	Ikke kategoriseret
Model:	Pro 1

Har du brug for hjælp?

Hvis du har brug for hjælp til Shelly Pro 1 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Shelly Manualer

Shelly 1 Manual

1 September 2024

Shelly Smoke Plus Manual

1 September 2024

Shelly BLU Motion Manual

1 September 2024

Shelly Plus 1PM Mini Manual

1 September 2024

1 September 2024

1 September 2024

1 September 2024

22 August 2024

11 August 2024

Shelly Smart WiFi Plug Manual

26 Juli 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Walrus Audio R1 Manual

6 November 2024

Farberware FSR200 Manual

6 November 2024

Hovicon 865013 Manual

5 November 2024

Lescha E-PowerBarrow Manual

5 November 2024

Royal Catering RCMS-STD Manual

5 November 2024

Schwaiger LED220 011 Manual

5 November 2024

Ikea RISÖR 701.821.91 Manual

5 November 2024

Ikea LERHYTTAN 204.032.27 Manual

5 November 2024

Snom HD300A Manual

4 November 2024

Atlona NETGEAR-AXM Manual

4 November 2024
