Side 1/2

LEGEND

Device terminals:

• N: Neutral terminal

• L: Live terminal (110–240 V AC)

• SW (SW1): Switch/push-button input terminal (controlling

O (O1))

• SW2: Switch/push-button input terminal (controlling O2)

• I1: Load circuit 1 input terminal

• I2: Load circuit 2 input terminal

• O (O1): Load circuit 1 output terminal

• O2: Load circuit 2 output terminal

Wires:

• N: Neutral wire

• L: Live wire (110-240 V AC)

Button:

• S: S button

USER AND SAFETY GUIDE

2-circuit DIN-mountable Z-Wave® smart

switch with power measurement

READ BEFORE USE

This document contains important technical and safety infor-

mation about the Device, its safe use and installation.

⚠CAUTION! Before beginning the installation, please read

carefully and entirely this guide and any other documents ac-

companying the Device. Failure to follow the installation proce-

dures could lead to malfunction, danger to your health and life,

violation of law or refusal of legal and/or commercial guarantee

(if any). Shelly Europe Ltd. is not responsible for any loss or dam-

age in case of incorrect installation or improper operation of this

device due to failure of following the user and safety instructions

in this guide.

TERMINOLOGY

Gateway – A Z-Wave® gateway, also referred to as a Z-Wave

controller, Z-Wave

® main controller, Z-Wave

® primary controller,

or Z-Wave

® hub, etc., is a device that serves as a central hub for

a Z-Wave

® smart home network. The term “ ” is used gateway

in this document.

S button - The Z-Wave® Service button, which is located on

Z-Wave® devices and is used for various functions such as in-

clusion (adding), exclusion (removing), and resetting the device

to its factory default settings. The term “S button” is used in

this document.

Device Device – In this document, the term “ ” is used to refer to

the Shelly Qubino device that is a subject of this guide.

ABOUT SHELLY QUBINO

Shelly Qubino is a line of innovative microprocessor-managed

devices, which allow remote control of electric circuits with a

smartphone, tablet, PC, or home automation system. They work

on Z-Wave

® wireless communication protocol, using a gateway,

which is required for the conguration of devices. When the

gateway is connected to the internet, you can control Shelly

Qubino devices remotely from anywhere. Shelly Qubino devices

can be operated in any Z-Wave

® network with other Z-Wave

certied devices from other manufacturers. All mains operat-

ed nodes within the network will act as repeaters regardless

of vendor to increase reliability of the network. Devices are

designed to work with older generations of Z-Wave

® devices

and gateways.

WAVE PRO SERIES

Wave Pro series is a line of devices suitable for homes, ofces,

retail stores, manufacturing facilities, and other buildings. Pro

devices are DIN-mountable inside the breaker box, and highly

suitable for new building construction. All Wave Pro devices

can be controlled and monitored through the Z-Wave

network.

ABOUT THE DEVICE

The Device is a DIN rail mountable 2-channel smart switch

with power measurement. It controls the on/off function for

two independent electrical devices with a load up to 16 A per

channel (25 A in total). It is compatible with switches (default)

and push-buttons.

INSTALLATION INSTRUCTIONS

The Device can be DIN-mounted inside the breaker box.

For the installation instructions, refer to the wiring scheme (Fig.

1) in this user guide.

⚠CAUTION! Danger of electrocution. Mounting/installation of

the Device to the power grid has to be performed with caution,

by a qualied electrician.

⚠WARNING! Danger of electrocution. Every change in the

connections has to be done after ensuring there is no voltage

present at the Device terminals.

⚠CAUTION! Use the Device only with a power grid and appli-

ances that comply with all applicable regulations. A short cir-

cuit in the power grid or any appliance connected to the Device

may damage it.

⚠CAUTION! Do not connect the Device to appliances exceed-

ing the given max. load!

⚠CAUTION! Allow at least 10 mm of space around each Pro

device if you expect currents higher than 5 A per channel.

⚠CAUTION! Connect the Device only in the way shown in

these instructions. Any other method could cause damage

and/or injury.

⚠CAUTION! Do not install the Device where it can get wet.

⚠CAUTION! Do not use the Device if it has been damaged!

⚠CAUTION! Do not attempt to service or repair the Device

yourself!

⚠CAUTION! Before starting the mounting/installation of the

Device, check that the breakers are turned off and there is no

voltage on their terminals. This can be done with a mains volt-

age tester or multimeter. When you are sure that there is no

voltage, you can proceed to connecting the wires.

⚠CAUTION! Do not shorten the antenna.

⚠RECOMMENDATION: Place the antenna as far away as

possible from metal elements as they can cause signal inter-

ference.

⚠RECOMMENDATION: Connect the Device using solid sin-

gle-core cables or stranded cables with ferrules. The cables

should have insulation with increased heat resistance, not less

than PVC T105°C (221°F).

⚠RECOMMENDATION: For inductive appliances that cause

voltage spikes during switching on/off, such as electrical mo-

tors, fans, vacuum cleaners and similar ones, RC snubber (0.1

µF / 100 Ω / 1/2 W / 600 V AC) should be connected parallel

to the appliance.

⚠CAUTION! Do not allow children to play with the push-but-

tons/switches connected to the Device. Keep the devices for

remote control of Shelly Qubino (mobile phones, tablets, PCs)

away from children.

42/2023 1/2V 0.0.1

Wave Pro 2PM

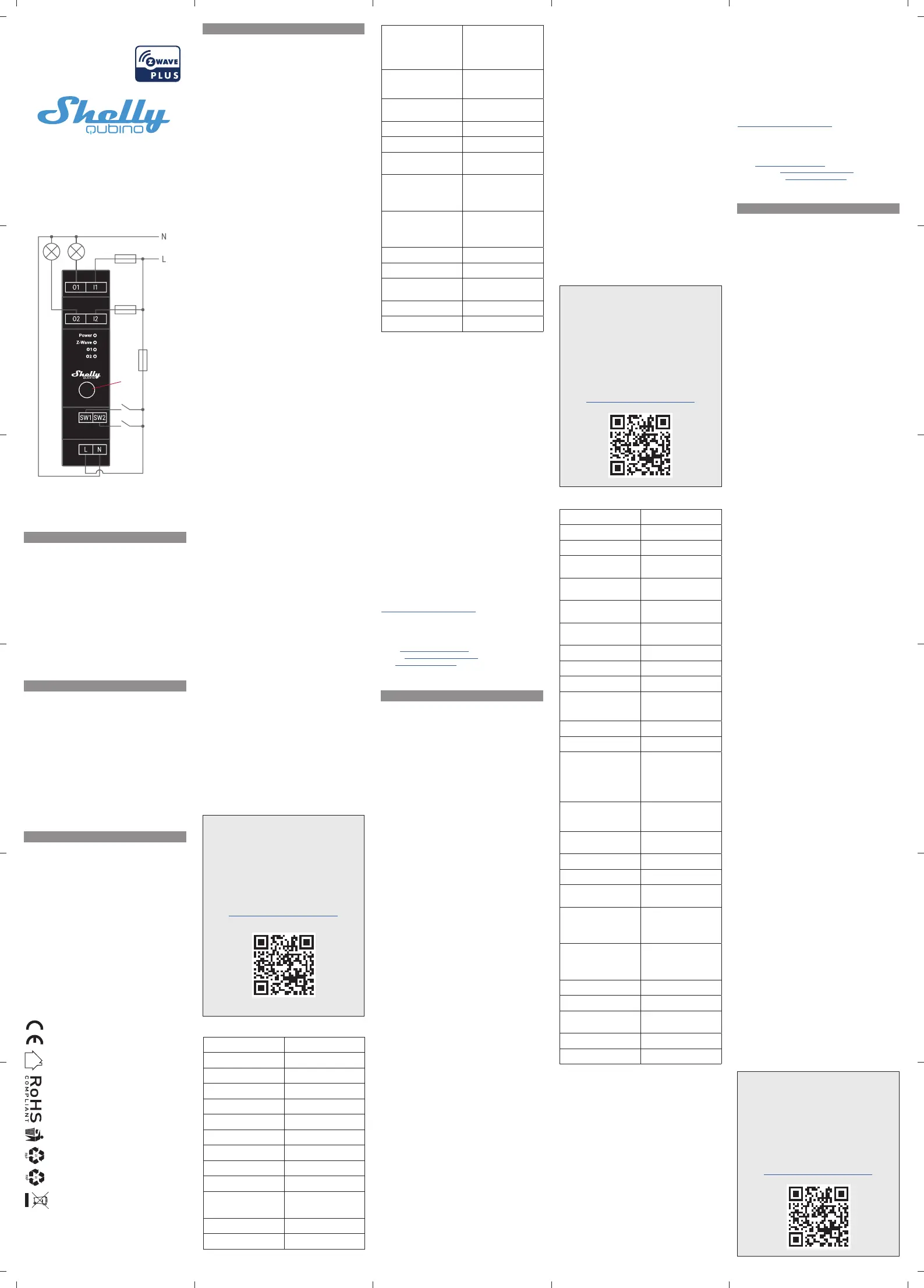

Fig.1/

Abb.1/

Imagen 1/

Image 1

For more detailed installation instructions,

use cases, and comprehensive guidance

on adding/removing the Device to/from

a Z-Wave® network, factory reset, LED

signalization, Z-Wave® command classes,

parameters, and much more, refer to the

extended user guide at:

https://shelly.link/WavePro2PM-KB

EXTENDED USER GUIDE

SPECIFICATIONS

Power supply 110-240 V AC, 50/60 Hz

Power consumption < 0.3 W

Power measurement (W) Yes

Max. switching voltage AC 240 V

Max. switching current AC 16 A per channel, 25 A total

Max. switching voltage DC N/A

Max. switching current DC N/A

Overheating protection Yes

Overload protection Yes

Overvoltage protection Yes

Distance Up to 40 m indoors (131

ft.) (depends on local

condition)

Z-Wave®

repeater Yes

CPU Z-Wave® S800

Z-Wave® frequency bands 868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Maximum radio frequency

power transmitted in

frequency band(s)

< 25 mW

Size (H x W x D) 94 x 19 x 69 ±0.5 mm / 3.7 x

0.75 x 2.71 ±0.02 in

Weight 75 g / 2.65 oz.

Mounting DIN rail

Screw terminals max.

torque

0.4 Nm / 3.54 lbin

Conductor cross section 0.5 to 2.5 mm² / 20 to 14

AWG (green connectors)

0.5 to 1.5 mm² / 20 to 16

AWG (white connectors)

Conductor stripped length 6 to 7 mm / 0.24 to 0.28 in

(green connectors)

5 to 6 mm / 0.20 to 0.24 in

(white connectors)

Shell material Plastic

Color Black

Ambient temperature -20°C to 40°C / -5°F to

105°F

Humidity 30% to 70% RH

Max. altitude 2000 m / 6562 ft.

OPERATIONAL INSTRUCTIONS

SW1: If the SW (SW1) is congured as a switch (default), each

toggle of the switch will change the output O (O1) state to the

opposite state - on, off, on, etc. If the SW (SW1) is congured

as a push-button in the Device settings, each press of the

push-button will change the output O (O1) state to the opposite

state - on, off, on, etc.

SW2: If the SW2 is congured as a switch (default), each toggle

of the switch will change the output O2 state to the opposite

state - on, off, on, etc. If the SW2 is congured as a push-but-

ton in the Device settings, each press of the push-button will

change the output O2 state to the opposite state - on, off, on,

etc.

SUPPORTED LOAD TYPES

Resistive (incandescent bulbs, heating devices)

Capacitive (capacitor banks, electronic equipment, motor start

capacitors)

Inductive with RC Snubber (LED light drivers, transformers,

fans, refrigerators, air-conditioners)

IMPORTANT DISCLAMER

Z-Wave® wireless communication may not always be 100%

reliable. This Device should not be used in situations in which

life and/or valuables are solely dependent on its functioning. If

the Device is not recognized by your gateway or appears incor-

rectly, you may need to change the Device type manually and

ensure that your gateway supports Z-Wave Plus

® multi-channel

devices.

ORDERING CODE: QPSW-0A2P16XX

XX – Values dene product version per region.

DECLARATION OF CONFORMITY

Hereby, Shelly Europe Ltd. (former Allterco Robotics EOOD) de-

clares that the radio equipment type Wave Pro 2PM is in com-

pliance with Directive 2014/53/ EU, 2014/35/EU, 2014/30/EU,

2011/65/EU. The full text of the EU declaration of Conformity is

available at the following internet address:

https://shelly.link/WavePro2PM-DoC

MANUFACTURER

Shelly Europe Ltd.

Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria

Tel.: +359 2 988 7435

E-mail: zwave-shelly@shelly.cloud

Support: https://support.shelly.cloud/

Web: https://www.shelly.com

Changes in the contact data are published by the Manufacturer

at the ofcial website.

BENUTZER- UND SICHERHEITSHANDBUCH

2-Kanal Smarter Z-Wave®

-Switch mit Leistung-

smessung für DIN-Schienen

BITTE VOR GEBRAUCH DURCHLESEN

Dieses Dokument enthält wichtige technische und sicherheit-

stechnische Informationen über das Gerät und seine sichere

Verwendung und Installation.

⚠ACHTUNG! Bevor Sie mit der Installation beginnen, lesen

Sie bitte die Begleitdokumentation sorgfältig und vollständig

durch. Die Nichtbeachtung der empfohlenen Verfahren kann zu

Fehlfunktionen, Lebensgefahr oder Gesetzesverstößen führen.

Shelly Europe Ltd. haftet nicht für Verluste oder Schäden im

Falle einer falschen Installation oder Bedienung dieses Geräts.

TERMINOLOGIE

Gateway - Ein Z-Wave

®-Gateway, auch als Z-Wave

®-Control-

ler, Z-Wave®-Hauptcontroller, Z-Wave

®-Primärcontroller oder

Z-Wave®-Hub usw. bezeichnet, ist ein Gerät, das als zentraler

Hub für ein Z-Wave

®-Smart-Home-Netzwerk dient. In diesem

Dokument wird der Begriff “ ” verwendet.Gateway

S-Taste - Die Z-Wave®

Service-Taste, die sich auf Z-Wave

®-

Geräten bendet und für verschiedene Funktionen wie die Auf-

nahme (Hinzufügen), der Ausschluss (Entfernen) und das Zu-

rücksetzen des Geräts auf die Werkseinstellungen verwendet

wird. In diesem Dokument wird der Begriff “S-Taste” verwendet.

Gerät Gerät - In diesem Dokument bezieht sich der Begriff “ ” auf

das Shelly Qubino Gerät, das Gegenstand dieses Handbuchs

ist.

ÜBER SHELLY QUBINO

Shelly Qubino ist eine Reihe innovativer, mikroprozessorges-

teuerter Geräte, die die Fernsteuerung von Stromkreisen mit

einem Smartphone, Tablet, PC oder einem Hausautomatis-

ierungssystem ermöglichen. Sie arbeiten mit dem drahtlosen

Z-Wave®-Kommunikationsprotokoll und verwenden ein Gate-

way, das für die Konguration der Geräte erforderlich ist. Wenn

das Gateway mit dem Internet verbunden ist, können Sie die

Shelly Qubino Geräte von überall aus fernsteuern. Shelly Qubi-

no Geräte können in jedem Z-Wave

® Netzwerk mit anderen

Z-Wave® zertizierten Geräten anderer Hersteller betrieben

werden. Alle netzbetriebenen Knotenpunkte innerhalb des

Netzwerks werden unabhängig vom Hersteller als Repeater

fungieren, um die Zuverlässigkeit des Netzwerks zu erhöhen.

Die Geräte sind so konzipiert, dass sie mit älteren Generationen

von Z-Wave®-Geräten und Gateways funktionieren.

WAVE PRO-SERIE

Die Wave Pro-Serie ist eine Produktserie, die für Wohnungen,

Büros, Einzelhandelsgeschäfte, Produktionsstätten und andere

Gebäude geeignet ist. Sie sind auf der DIN-Schiene im Strom-

kasten montierbar und sehr gut für den Neubau geeignet. Alle

Wave Pro-Geräte können über das Z-Wave

®-Netzwerk gesteuert

und überwacht werden.

ÜBER DAS GERÄT

Das Gerät ist ein auf einer DIN-Schiene montierbarer 2-Kanal-

Smart-Schalter mit Leistungsmessung. Er steuert die Ein/

Aus-Funktion für zwei unabhängige elektrische Geräte mit ein-

er Last von bis zu 16 A pro Kanal (25 A insgesamt). Er ist mit

Schaltern (Standard) und Tastern kompatibel.

INSTALLATIONSANLEITUNG

Das Gerät kann auf einer DIN-Schiene im Stromkasten montiert

werden.

Die Installationsanweisungen nden Sie in den Schaltplänen

(Abb. 1) in diesem Benutzerhandbuch.

⚠VORSICHT! Gefahr eines Stromschlages. Die Montage/

Installation des Geräts an das Stromnetz muss von einem qual-

izierten Elektriker mit Vorsicht durchgeführt werden!

⚠VORSICHT! Gefahr eines Stromschlages. Bei jeder Änderung

der Anschlüsse muss sichergestellt werden, dass an den Klem-

men des Geräts keine Spannung anliegt!

⚠VORSICHT! Verwenden Sie das Gerät nur mit einem Strom-

netz und Geräten, die allen geltenden Vorschriften entsprechen.

Ein Kurzschluss im Stromnetz oder in einem an das Gerät ang-

eschlossenen Gerätes kann dieses beschädigen!

⚠VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die

die angegebene Höchstlast überschreiten!

⚠VORSICHT! Lassen Sie um jedes Pro-Gerät herum mind-

estens 10 mm Platz, wenn Sie Stromstärken von mehr als 5 A

pro Kanal erwarten.

⚠VORSICHT! Schließen Sie das Gerät nur auf die in dieser An-

leitung beschriebene Weise an. Jede andere Methode kann zu

Schäden und/oder Verletzungen führen!

⚠VORSICHT! Installieren Sie das Gerät nicht an einem Ort, an

dem es nass werden kann!

⚠VORSICHT! Verwenden Sie das Gerät nicht, wenn es bes-

chädigt ist!

⚠VORSICHT! Versuchen Sie nicht, das Gerät selbst zu warten

oder zu reparieren!

⚠VORSICHT! Bevor Sie mit der Installation/Montage des

Geräts beginnen, prüfen Sie, ob die Leitungsschutzschalter

(Sicherungen) ausgeschaltet sind und keine Spannung an den

Klemmen anliegt. Dies kann mit einem Phasenprüfer oder Mul-

timeter erfolgen. Wenn Sie sicher sind, dass keine Spannung

anliegt, können Sie mit dem Anschluss der Drähte fortfahren.

⚠VORSICHT! Kürzen Sie die Antenne nicht!

⚠EMPFEHLUNG: Stellen Sie die Antenne möglichst weit von

metallischen Gegenständen auf, da diese Signalstörungen ver-

ursachen können.

⚠EMPFEHLUNG: Schließen Sie das Gerät mit massiven ein-

adrigen Kabeln oder Litzenkabeln mit Aderendhülsen an. Die

Kabel sollten eine Isolierung mit erhöhter Wärmebeständigkeit

haben, mindestens PVC T105°C (221°F).

⚠EMPFEHLUNG: Bei induktiven Geräten, die beim Ein- und

Ausschalten Spannungsspitzen verursachen, wie z. B. Elek-

tromotoren, Ventilatoren, Staubsauger und ähnliche, sollte ein

RC-Snubber (0,1 µF / 100 Ω / 1/2 W / 600 V AC) parallel zum

Gerät angeschlossen werden.

⚠VORSICHT! Erlauben Sie Kindern nicht, mit den an das Gerät

angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die

Geräte zur Fernsteuerung des Shelly Qubino (z.B.: Mobiltele-

fone, Tablets, PCs) von Kindern fern.

Detailliertere Installationsanweisungen,

Anwendungsfälle und umfassende Anleitun-

gen zum Hinzufügen/Entfernen des Geräts

zu/aus einem Z-Wave

®-Netzwerk, zum Zu-

rücksetzen auf die Werkseinstellungen, zur

LED-Signalisierung, zu Z-Wave®-Befehlsklas-

sen, Parametern und vielem mehr nden Sie

im erweiterten Benutzerhandbuch unter:

https://shelly.link/WavePro2PM-KB

ERWEITERTEN

BENUTZERHANDBUCH

SPEZIFIKATION

Stromversorgung 110-240 V AC, 50/60 Hz

Stromverbrauch < 0.3 W

Leistungsmessung (W) Ja

Max. Schaltspannung

Wechselstrom AC

240 V

Max. Schaltstrom Wechsel-

strom AC

16 A pro Kanal, 25 A inge-

samt

Max. Schaltspannung

Gleichstrom DC

N/A

Max. Schaltstrom Gleich-

strom DC

N/A

Überhitzungsschutz Ja

Überlastungsschutz Ja

Überspannungsschutz Ja

Entfernung Bis zu 40 m in Innenräumen

(131 ft.) (abhängig von den

örtlichen Gegebenheiten)

Z-Wave® repeater Ja

CPU Z-Wave®

S800

Z-Wave® Frequenzbänder 868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Maximale übertragene

Funkfrequenzleistung in

Frequenzband(en)

< 25 mW

Größe (H × B × T) 94 x 19 x 69 ±0.5 mm / 3.7 x

0.75 x 2.71 ±0.02 in

Gewicht 75 g / 2.65 oz.

Montage DIN-Schiene

Schraubklemmen max.

Drehmoment

0.4 Nm / 3.54 lbin

Querschnitt des Leiters 0.5 to 2.5 mm² / 20 to 14

AWG (grüne Anschlüsse)

0.5 to 1.5 mm² / 20 to 16

AWG (weiße Anschlüsse)

Länge des abisolierten

Leiters

6 to 7 mm / 0.24 to 0.28 in

(grüne Anschlüsse)

5 to 6 mm / 0.20 to 0.24 in

(weiße Anschlüsse)

Gehäusematerial Kunststoff

Farbe Schwarz

Umgebungstemperatur -20 °C bis 40 °C/-5 °F bis

105 °F

Luftfeuchtigkeit 30% bis 70% RH

Max. Höhe 2000 m / 6562 ft.

BETRIEBLICHE ANWEISUNGEN

SW1: Wenn der SW (SW1) als Schalter konguriert ist (“Stan-

dard”), ändert sich der Zustand des Ausgangs O (O1) bei jeder

Schaltung des Schalters in den entgegengesetzten Zustand -

ein, aus, ein... Wenn der SW (SW1) in den Geräteeinstellungen

als Taster konguriert ist, ändert jeder Druck auf den Taster

den Zustand des Ausgangs O (O1) in den entgegengesetzten

Zustand - ein, aus, ein...

SW2: Wenn der SW2 als Schalter konguriert ist (“Standard”),

ändert sich der Zustand des Ausgangs O2 bei jeder Schaltung

des Schalters in den entgegengesetzten Zustand - ein, aus,

ein... Wenn der SW2 in den Geräteeinstellungen als Taster

konguriert ist, ändert jeder Druck auf den Taster den Zustand

des Ausgangs O2 in den entgegengesetzten Zustand - ein, aus,

ein...

UNTERSTÜTZTE LASTTYPEN

Widerstandsfähig (Glühbirnen, Heizgeräte)

Kapazitiv (Kondensatorbatterien, elektronische Geräte, Mo-

torstartkondensatoren)

Induktiv mit RC Snubber (LED-Lichttreiber, Transformatoren,

Ventilatoren, Kühlschränke, Klimageräte)

WICHTIG

Die Z-Wave® drahtlose Kommunikation ist nicht immer 100 %

verlässlich. Dieses Gerät soll nicht in Situationen verwendet

werden, in denen menschliches Leben oder Wertgegenstände

allein von seinem Funktion abhängen. Falls das Gerät von Ihrem

Gateway nicht erkannt oder falsch angezeigt wird, müssen Sie

eventuell den Gerätetyp manuell eingeben und sicherstellen,

dass Ihr Gateway Z-Wave Plus

®- Multikanalgeräte unterstützt.

BESTELLCODES: QPSW-0A2P16XX

XX - Werte geben die Produktversion bezogen auf die Region

an.

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Shelly Europe Ltd. (ehemals Allterco Robotics

EOOD), dass der Funkanlagentyp Wave Pro 2PM der Richtlinie

2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU entspricht.

Den vollständigen Text der EU-Konformitätserklärung nden

Sie unter folgender Internetadresse:

https://shelly.link/WavePro2PM-DoC

HERSTELLER

Shelly Europe Ltd.

Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-Mail: zwave-shelly@shelly.cloud

Kundensupport: https://support.shelly.cloud/

Ofzielle Website: https://www.shelly.com

Änderungen der Kontaktdaten werden vom Hersteller auf des-

sen ofziellen Website veröffentlicht.

GUIDA ALL’USO E ALLA SICUREZZA

Interruttore intelligente Z-Wave® montabile

su guida DIN a 2 circuiti con misurazione

della potenza

LEGGERE PRIMA DELL’USO

Questo documento contiene importanti informazioni tecniche

e di sicurezza sul Dispositivo e sul suo uso e installazione in

sicurezza.

⚠ATTENZIONE! Prima di iniziare l’installazione, leggere atten-

tamente e completamente questa guida e tutti gli altri documenti

allegati al Dispositivo. La mancata osservanza delle procedure di

installazione potrebbe causare malfunzionamenti, pericoli per la

salute e la vita, violazione delle leggi o la rinuncia alla garanzia

legale e/o commerciale (se presente). Shelly Europe Ltd. non si

assume alcuna responsabilità per eventuali perdite o danni in

caso di installazione errata o utilizzo improprio del Dispositivo

a causa della mancata osservanza delle istruzioni per l’uso e la

sicurezza del Dispositivo fornite in questa guida.

TERMINOLOGIA

Gateway – Un gateway Z-Wave

®, anche chiamato controller

Z-Wave®, controller principale Z-Wave

®, hub Z-Wave

®, ecc., è un

dispositivo che funge da hub centrale per una rete domestica

intelligente in tecnologia Z-Wave

®. In questo documento si uti-

lizzerà semplicemente il termine “ ”.gateway

Pulsante S – E’ il pulsante di Servizio Z-Wave

®, che si trova sui

dispositivi Z-Wave

® e viene utilizzato per varie funzioni come

per l’inclusione (aggiunta), l’esclusione (rimozione) e il ripris-

tino delle impostazioni predenite di fabbrica del dispositivo.

In questo documento si utilizzerà semplicemente il termine

“ ”.pulsante S

Dispositivo Dispositivo - In questo documento, il termine “ ” è

utilizzato per riferirsi al dispositivo Shelly Qubino che è oggetto

di questa guida.

A PROPOSITO DI SHELLY QUBINO

Shelly Qubino è una linea di dispositivi innovativi gestiti da

microprocessore, che consentono il controllo remoto dei cir-

cuiti elettrici con smartphone, tablet, PC o sistema domotico.

Funzionano su protocollo di comunicazione wireless Z-Wave

®,

utilizzando un gateway, necessario per la congurazione dei

dispositivi. Quando il gateway è connesso a Internet, puoi

controllare i dispositivi Shelly Qubino in remoto da qualsiasi

luogo. I dispositivi Shelly Qubino possono essere utilizzati in

qualsiasi rete Z-Wave

® con altri dispositivi certicati Z-Wave

di altri produttori. Tutti i nodi gestiti dalla rete all’interno della

rete fungeranno da ripetitori indipendentemente dal fornitore

per aumentare l’afdabilità della rete. I dispositivi sono proget-

tati per funzionare con le generazioni precedenti di dispositivi

e gateway Z-Wave®.

WAVE PRO SERIES

La serie Wave Pro è una linea di dispositivi adatti per abitazioni,

ufci, negozi al dettaglio, impianti di produzione e altri edici. I

dispositivi Wave Pro sono montabili DIN all’interno della scatola

dell’interruttore e sono particolarmente adatti per la costruzi-

one di nuovi edici. Tutti i dispositivi Wave Pro possono essere

controllati e monitorati attraverso la rete Z-Wave

®.

A PROPOSITO DEL DISPOSITIVO

Il Dispositivo è un interruttore intelligente a 2 canali montabile

su guida DIN con con misurazione della potenza. Controlla la

funzione on/off di due dispositivi elettrici indipendenti con un

carico no a 16 A per canale (25 A in totale). È compatibile con

interruttori (predeniti) e pulsanti.

ISTRUZIONI PER L’INSTALLAZIONE

Il Dispositivo può essere montato su DIN all’interno della scato-

la dell’interruttore.

Per le istruzioni di installazione, fare riferimento agli schemi di

cablaggio (Fig. 1) presenti in questo manuale utente.

⚠ ATTENZIONE! Pericolo di folgorazione. Il montaggio/in-

stallazione del Dispositivo alla rete elettrica deve essere ese-

guito con cautela da un elettricista qualicato.

⚠ ATTENZIONE! Pericolo di folgorazione. Ogni modica dei

collegamenti deve essere effettuata dopo essersi assicurati

che non ci sia tensione ai morsetti dell’apparecchio.

⚠ ATTENZIONE! Utilizzare il Dispositivo solo con una rete

elettrica e con apparecchi conformi a tutte le norme vigenti.

Un cortocircuito nella rete elettrica o in qualsiasi apparecchio

collegato al Dispositivo può danneggiarlo.

⚠ ATTENZIONE! Non collegare l’apparecchio ad apparecchi

che superano il carico massimo indicato!

⚠ ATTENZIONE! Lascia almeno 10 mm di spazio attorno a

ciascun dispositivo Pro se prevedi correnti superiori a 5 A per

canale.

⚠ ATTENZIONE! Collegare il Dispositivo solo nel modo indica-

to in queste istruzioni. Qualsiasi altro metodo potrebbe causare

danni e/o lesioni.

⚠ ATTENZIONE! Non installare il Dispositivo in un luogo che

possa bagnarsi.

⚠ATTENZIONE! Non utilizzare il Dispositivo se è stato dan-

neggiato!

⚠ATTENZIONE! Non tentare di riparare o riparare il Dispos-

itivo da soli!

⚠ATTENZIONE! Prima di iniziare l’installazione/montaggio

del Dispositivo, controllare che gli interruttori siano spenti e che

non ci sia tensione sui loro terminali. Questo può essere fatto

con un indicatore di tensione di rete o un multimetro. Quando

siete sicuri che non c’è tensione, potete procedere al collega-

mento dei li.

⚠ ATTENZIONE! Non accorciare l’antenna.

⚠ RACCOMANDAZIONE: Posizionare l’antenna il più lontano

possibile da elementi metallici in quanto essi potrebbero cau-

sare interferenze di segnale.

⚠ RACCOMANDAZIONE: Collegare il Dispositivo utilizzando

cavi unipolari solidi o cavi a trefoli con ghiere. I cavi devono

avere un isolamento con una maggiore resistenza al calore, non

inferiore a PVC T105°C (221°F).

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che cau-

sano picchi di tensione durante l’accensione e lo spegnimento,

come motori elettrici, ventilatori, aspirapolvere e simili, è nec-

essario collegare in parallelo all’apparecchio uno snubber RC

(0,1µF / 100 Ω / 1/2 W / 600 V CA).

⚠ ATTENZIONE! Non permettere ai bambini di giocare con i

pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi

per il controllo remoto di Shelly Qubino (telefoni cellulari, tablet,

PC) lontano dai bambini.

Per istruzioni di installazione più dettagliate,

casi d’uso e una guida completa su come

aggiungere/rimuovere il dispositivo da/in

una rete Z-Wave®

, ripristino alle impostazi-

oni di fabbrica, segnalazioni LED, classi di

comandi Z-Wave®, parametri e molto altro,

consultare il manuale utente esteso disponi-

bile al seguente indirizzo:

https://shelly.link/WavePro2PM-KB

MANUALE UTENTE ESTESO

LEGENDE

Geräteklemmen:

• N: Neutralklemme

• L: Stromführende Klemme (110-240 V AC)

• SW (SW1): Eingangsklemme für Schalter/Taster (Steuerung

O (O1))

• SW2: Eingangsklemme für Schalter/Taster (Steuerung O2)

• I1: Eingangsklemme des Lastkreises 1

• I2: Eingangsklemme des Lastkreises 2

• O (O1): Ausgangsklemme des Lastkreises 1

• O2: Ausgangsklemme des Lastkreises 2

Drähte:

• N: Neutralleiter

• L1(A): Lastkreis 1 stromführendes Leiter (110-240 V AC)

Taste:

• S: Die S-Taste

LEGENDA

Terminali del Dispositivo:

• N: Terminale neutro

• L: Terminale sotto tensione (110-240 V CA)

• SW (SW1): Terminale di ingresso per il pulsante/interuttore

(controllo O (O1))

• SW2: Terminale di ingresso per il pulsante/interuttore (con-

trollo O2)

• I1: Terminale di ingresso del circuito di carico 1

• I2: Terminale di ingresso del circuito di carico 2

• O (O1): Terminale di uscita del circuito di carico 1

• O2: Terminale di uscita del circuito di carico 2

Fili:

• N: Filo neutro

• L1(A): Filo sotto tensione del circuito di carico 1 (110-240 V CA)

Pulsante:

• S: Pulsante S

Produkt Specifikationer

Mærke:	Shelly
Kategori:	Smart hjem
Model:	Wave Pro 2PM

Har du brug for hjælp?

Hvis du har brug for hjælp til Shelly Wave Pro 2PM stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Smart hjem Shelly Manualer

Shelly Qubino Wave 1PM Mini Manual

30 September 2024

Shelly Wave Shutter Manual

3 September 2024

Shelly Wave i4 Manual

3 September 2024

Shelly Wave Pro 2 Manual

3 September 2024

Shelly Plus Un Manual

3 September 2024

Shelly Pro Dimmer 1PM Manual

3 September 2024

Shelly Wave Pro 1PM Manual

3 September 2024

Shelly Wave Pro 2PM Manual

3 September 2024

Shelly Pro Dimmer 2PM Manual

3 September 2024

Shelly Wave Pro 1 Manual

3 September 2024

Smart hjem Manualer

Nyeste Smart hjem Manualer

Philips Hue Slim Downlight Manual

25 November 2024

Denver SHP-200 MK2 Manual

24 November 2024

Ferguson FS1SH Manual

20 November 2024

Lutron FCJS-010 Manual

18 November 2024

Lorex ACSOL3-E Manual

15 November 2024

Elro FZ5002611R Manual

4 November 2024

Qnect QN-WP01 - 414000005 Manual

15 Oktober 2024

Qnect QN-WP04 - 414000001 Manual

15 Oktober 2024

Elro AB600S-2 Manual

13 Oktober 2024

Tenda SP15 Manual

9 Oktober 2024
