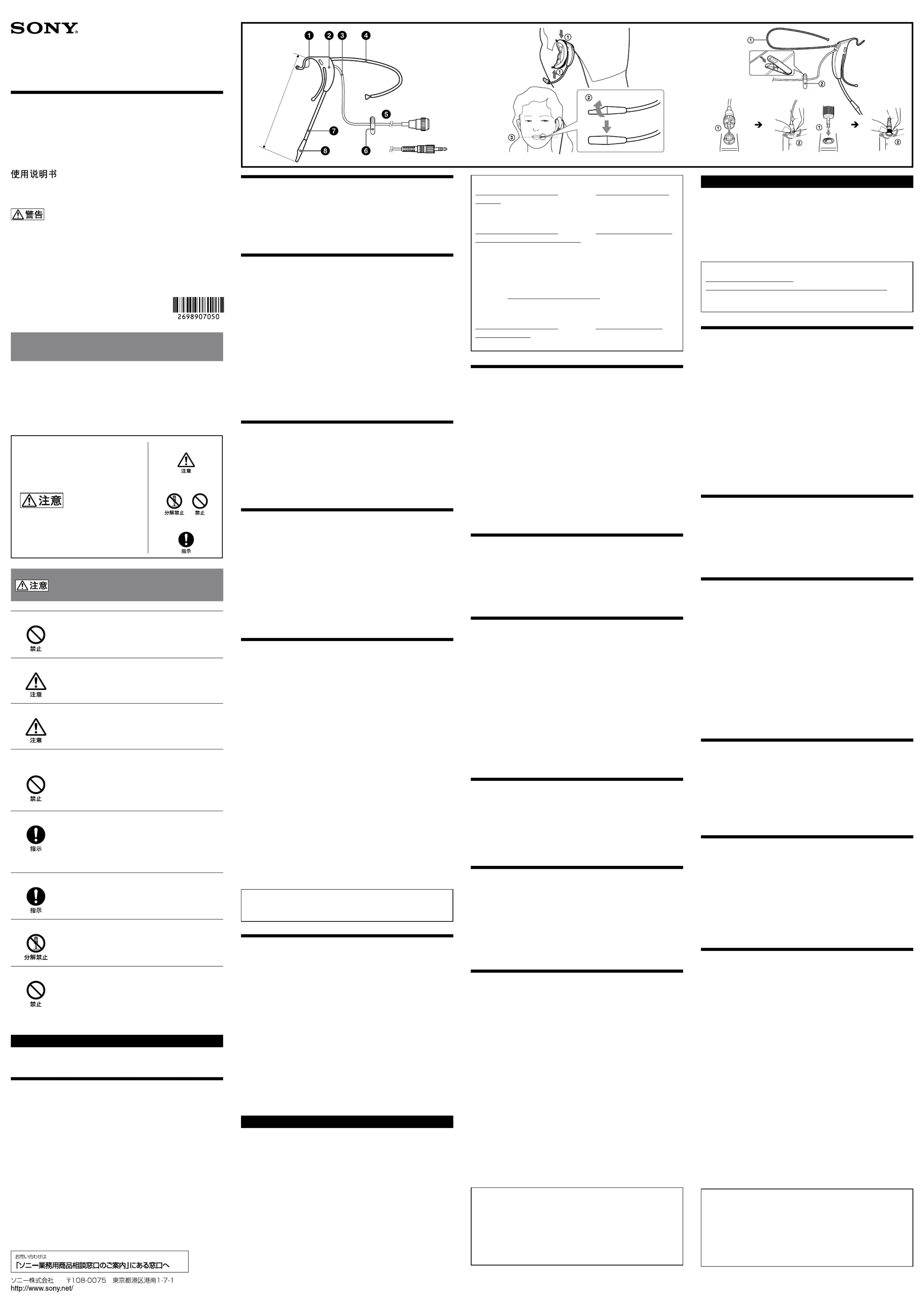

2-698-907- (1)05

Electret Condenser Microphone

取扱説明書

Operating Instructions

Mode d’emploi

Bedienungsanleitung

Istruzioni per l’uso

Manual de instrucciones

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故

になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを

示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いくだ

さい。お読みになったあとは、いつでも見られるところに必ず保管してください。

ECM-322BC

ECM-322BMP

-a-c

-b

ECM-322BC



ECM-322BMP

ECM-322BC

ECM-322BMP

φ20×168

（13/16 dia.

×6 5

/8）

各部の名称（図 ）

 イヤークリップ  ケース

 マイクロホンケーブル  ヘッドバンド（付属）

 コネクター（ECM-322BC：SMC9-4Pプラグ/

ECM-322BMP：ロック付きミニプラグ）

 クリップ（付属）

 ブーム

 カプセルケース

装着する

左右どちらの耳にも掛けることができます。

装着のしかた（図-a/b）

イヤークリップの上部を耳に掛けたあと、耳の形に沿わせるようにイヤーク

リップを押さえて整えてください（）。

最適な音質が得られるように、カプセルケースの溝のある側が内側を向くよ

うにねじり（）、カプセルケースが口の延長線上に位置する様に調整してく

ださい（）。

ヘッドバンドの取り付けかた（図-c）

本機をより確実にホールドしたい場合は、装着の前にヘッドバンド（付属）

（）を取り付けてお使いください。

左右どちらの向きにも取り付けられます。

クリップの取り付けかた（図-c）

マイクロホンの脱落を防ぐため、マイクロホンにクリップ（付属）（）を取り

付け、着衣などに留め付けてお使いください。

トランスミッターの接続（図 ）

ECM-322BC

コネクターの内側の溝をトランスミッターのマイク入力端子（SMC9-4S）の

黄色い線に合わせ（）、コネクターを押し込みながらリングを回す（）。 

ECM-322BMP

プラグを差し込み（）、端子カバーを確実に締める（）。 

使用上のご注意

 マイクロホンは敏感です。落としたり、強いショックを与えたりしないよ

うにしてください。

 高温多湿、特に気温が60℃以上のところで長時間使用・保存することは避

けてください。

 使用中、「ピー」という音（ハウリング）が発生することがあります。これは、

スピーカーから出る音をマイクロホンが拾ってしまうために起こります。

これを防ぐには、マイクロホンとスピーカーを向き合わないようにし、その

距離をできるだけ離してください。

 カプセルケースの位置を調整するためにブームを曲げるときには、ブーム

に角度がつくような折り曲げかたをしないでください。



使い終わったら、マイクロホンケーブルをトランスミッターから外してくださ

い。

仕様

定格

形式エレクトレットコンデンサー型

電源 DC 2〜10 V（ソニーワイヤレストランスミッターな

ど外部から供給）

消費電流 1.3 mA以下（標準負荷回路による）

ケーブル φ2.0 mm、2芯シールド、長さ約 1.2 m

コネクター

ECM-322BC：ソニー SMC9-4P型

ECM-322BMP：3極小型（φ3.5）単頭プラグ、ロック

付き

質量約10g（コネクター除く）

外形寸法図参照。単位：mm（インチ）

付属品ヘッドバンド（1）、クリップ（

1）、キャリングケース

（1）、取扱説明書（ 1）

性能

以下の項目は、標準負荷回路に接続して試験したものです。

周波数特性

50 Hz 〜18,000 Hz

指向特性全指向性

出力インピーダンス 1.4 kΩ±30%、不平衡型

正面感度 −42.0 dB （7.94 mV）±3.0 dB（1 kHz/Pa）

固有雑音 34 dB SPL以下

許容動作温度 0℃〜＋60℃

仕様および外観は、改良のため予告なく変更することがありますが、ご了承く

ださい。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営

業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償

はいたしかねますのでご了承ください。

保証書とアフターサービス

保証書

この製品には保証書が添付されていますので、お買い上げの際お受け取りく

ださい。所定事項の記入および記載内容をお確かめのうえ、大切に保存して

ください。保証期間は、お買い上げ日より1年間です。

アフターサービス

 調子が悪いときは

この説明書をもう一度ご覧になってお調べください。

 それでも具合の悪いときは

お買い上げ店、または添付の「ソニーご相談窓口のご案内」にあるお近くの

ソニーサービス窓口にご相談ください。

 保証期間中の修理は

保証書の記載内容に基づいて修理させて頂きます。詳しくは保証書をご覧

ください。

 保証期間経過後の修理は

修理によって機能が維持できる場合は、ご要望により有料修理させて頂きま

す。

English

Before using the microphone, please read this manual thoroughly. This

manual should be retained for future reference.

For the customers in Europe

This product is intended for use in the following Electromagnetic

Environments: E1 (residential), E2 (commercial and light industrial), E3

(urban outdoors), E4 (controlled EMC environment, ex. TV studio).

For the customers in the U.S.A.

SONY LIMITED WARRANTY - Please visit http://www.sony.com/psa/

warranty for important information and complete terms and conditions

of Sony’s limited warranty applicable to this product.

For the customers in Canada

SONY LIMITED WARRANTY - Please visit http://www.sonybiz.ca/pro/

lang/en/ca/article/resources-warranty for important information and

complete terms and conditions of Sony’s limited warranty applicable to

this product.

For the customers in Europe

Sony Professional Solutions Europe - Standard Warranty and Exceptions

on Standard Warranty.

Please visit http://www.pro.sony.eu/warranty for important information

and complete terms and conditions.

For the customers in Korea

SONY LIMITED WARRANTY - Please visit http://bpeng.sony.co.kr/

handler/BPAS-Start for important information and complete terms and

conditions of Sony’s limited warranty applicable to this product.

Overview

The ECM-322BC/322BMP is a head-set type omni-directional electret

condenser microphone for hands-free operation in an event, seminar, etc.

in combination with a transmitter of the Sony UHF wireless microphone

system.

ECM-322BC: Can be used with a transmitter with an SMC9-4S socket,

such as the WRT-822.

ECM-322BMP: For exclusive use with a Sony transmitter with a 3-pole

minijack, such as the UTX-B1 included in the UWP series Wireless

Microphone Package.

The features of the ECM-322BC/322BMP are as follows:



Omni-directional capsule to obtain sound with clarity and quality.

 Ear clip to easily wear on either ear. With lightweight and compact design

and silicone materials, it is particularly light and comfortable to ear even

in use of long hours.

 Flexible boom allows you to finely adjust the position and angle of the

microphone.

Names and Functions of Parts (Fig. )

  Ear clip Case

 Microphone cable Headband (supplied)

 Connector (SMC9-4P plug for the ECM-322BC/mini phono plug with a

lock mechanism for the ECM-322BMP)

 Clip (supplied)  Boom

 Capsule case

Wearing the Microphone

The ECM-322BC/322BMP is designed to be worn on either ear.

To wear the microphone (Fig. -a/b)

Hook the upper part of the ear clip on an ear, then press the ear clip gently

along the ear to settle it in place ( ).

To obtain proper sound quality, twist the boom so that the threads on

the capsule case face toward the mouth, then pull the capsule case on the

extensive line from the mouth ( ).

To attach the headband (Fig. -c)

To wear the microphone more securely, attach the supplied headband ( ) 

before wearing the microphone.

The headband can be attached on either side.

To attach the clip (Fig. -c)

To prevent the microphone from falling off, attach the supplied clip ( ) to 

the microphone cable, then clip the microphone cable to the clothing.

Connecting to the Transmitter (Fig. )

ECM-322BC

Align the inner slit of the microphone’s connector with the yellow line of

thee microphone input connector (SMC9-4S) of the transmitter ( ), then 

push and rotate the ring ( ).

ECM-322BMP

Insert the plug ( ), then turn and lock the connector cover ( ). 

Notes on Use

 Microphones are delicate. Do not drop or subject it to excessive shock.

 Avoid extended usage or storage in high humidity or temperatures above

60°C (140°F).

 If acoustic feedback occurs during use (a howling sound is heard from the

speakers), point the microphone away from the speakers or increase the

distance between the microphone and the speakers.



Do not bend the boom while adjusting the capsule case position.

 After use, be sure to disconnect the microphone cable from the

transmitter.

Specifications

General

Type Electret condenser microphone

Power requirement 2 V DC to 10 V DC (supplied from the external

device, such as a Sony wireless transmitter)

Current drain 1.3 mA or less (with the standard load circuit)

Cable 2.0 mm dia., 2-conductor shielded cable, 1.2 m

(3.9 feet) long

Connector ECM-322BC: Sony SMC9-4P

ECM-322BMP: 3-pole mini phono plug with a

lock mechanism

Mass 10 g (0.4 oz) (without connector)

Dimensions See Fig. . Unit: mm (inch)

Supplied accessories Headband (1), clip (1), carrying case (1),

Operating Instructions (1), warranty booklet (1)

Performance

The following items were tested by connecting the microphones to the

standard load circuits.

Frequency range 50 Hz to 18,000 Hz

Directivity Omni-directional

Output impedance 1.4 kΩ ±30%, unbalanced

Sensitivity –42.0 dB SPL (7.94 mV) ±3.0 dB (1 kHz/Pa)

Inherent noise 34 dB SPL or less

Operating temperature 0°C to +60°C (32°F to 140°F)

Design and specifications are subject to change without notice.

Note

Always verify that the unit is operating properly before use. SONY

WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING,

BUT NOT LIMITED TO, COMPENSATION OR REIMBURSEMENT

ON ACCOUNT OF THE LOSS OF PRESENT OR PROSPECTIVE

PROFITS DUE TO FAILURE OF THIS UNIT, EITHER DURING

THE WARRANTY PERIOD OR AFTER EXPIRATION OF THE

WARRANTY, OR FOR ANY OTHER REASON WHATSOEVER.

Français

Avant d’utiliser ce microphone, lisez attentivement ce mode d’emploi à

conserver pour toute référence ultérieure.

Pour les clients en Europe

Ce produit est prévu pour être utilisé dans les environnements

électromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrie

légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex.

studio de télévision).

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur

http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty

pour obtenir les informations importantes et l’ensemble des termes et

conditions de la garantie limitée de Sony applicable à ce produit.

Aperçu

Le ECM-322BC/322BMP est un microphone condensateur à électrets

omnidirectionnel à écouteurs pour le fonctionnement mains libres lors d’un

événement, séminaire etc. en combinaison avec un émetteur du système de

microphone sans fil UHF Sony.

ECM-322BC: Utilisable avec un émetteur à douille SMC9-4S, comme le

WRT-822.

ECM-322BMP: A utiliser exclusivement avec un émetteur Sony

à miniprise 3 pôles, comme le UTX-B1 inclus dans l’ensemble de

microphone sans fil de série UWP.

Les caractéristiques du ECM-322BC/322BMP sont comme suit:



Capsule omnidirectionnelle pour obtenir un son net et de qualité.

 Pince d’oreille pour faciliter le port à une oreille ou l’autre. Léger et

compact, en silicium, il est particulièrement agréable à porter même

pendant de longues heures.

 La flèche flexible vous permet d’ajuster précisément la position et l’angle

du microphone.

Nomenclature (Fig. )

 Pince d’oreille  Boîte

 Câble de microphone Courroie de tête (fournie)

 Connecteur (fiche SMC9-4P pour le ECM-322BC/minifiche phono avec

mécanisme de blocage pour le ECM-322BMP)

 Pince (fournie) Flèche

 Boîte de capsule

Port du microphone

Le ECM-322BC/322BMP est conçu pour le port sur une oreille ou l’autre.

Pour porter le microphone (Fig. -a/b)

Accrochez la partie supérieure de la pince d’oreille sur une oreille, puis

appuyez doucement sur la pince et sur l’oreille pour la mettre en place ( ).

Pour obtenir une qualité sonore convenable, courbez la flèche de sorte que

les fils sur la boîte de capsule soient dirigés vers la bouche, puis tirez la boîte

de capsule sur la ligne d’extension de la bouche ( ).

Pour attacher la courroie de tête (Fig. -c)

Pour un port plus sûr du microphone, fixez la courroie de tête ( ) fournie 

avant de mettre le microphone en place.

La courroie de tête peut s’attacher sur un côté ou l’autre.

Pour fixer la pince (Fig. -c)

Pour éviter que le microphone se détache, attachez la pince ( ) fournie au 

câble du microphone, puis pincez le câble du microphone sur un vêtement.

Connexion à l’émetteur (Fig. )

ECM-322BC

Alignez la fente interne du connecteur du microphone sur la ligne jaune

du connecteur d’entrée de microphone (SMC9-4S) de l’émetteur ( ), puis 

pressez et tournez la bague ( ). 

ECM-322BMP

Insérez la fiche ( ), puis tournez et verrouillez le capuchon de connecteur 

( ).

Remarques sur l’emploi

 Le microphone est délicat. Ne le laissez pas tomber et ne le soumettez pas

à des chocs violents.



Evitez l’utilisation prolongée ou le rangement à un emplacement à forte

humidité ou température au-dessus de 60

C (140

°F

 En cas de rétroaction acoustique pendant l’emploi (hurlement en

provenance des haut-parleurs), pointez le microphone loin des haut-

parleurs ou augmentez la distance entre le microphone et les haut-

parleurs.

 Ne courbez pas la flèche pendant la mise en place de la boîte de capsule.

 Après l’emploi, déconnectez bien le câble de microphone de l’émetteur.

Spécifications

Généralités

Type Microphone condensateur à électrets

Alimentation 2 à 10 V CC (fournis par un dispositif extérieur,

par ex. émetteur sans fil Sony)

Consommation de courant

1,3 mA ou moins (avec le circuit de charge

standard)

Câble Câble blindé 2 conducteurs, dia. 2,0 mm, 1,2 m

(3,9 pieds) de long

Connecteur ECM-322BC: Sony SMC9-4P

ECM-322BMP: minifiche phono 3 pôles avec

mécanisme de blocage

Poids 10 g (0,4 onces) (sans connecteur)

Dimensions Voir la Fig. . Unité: mm (pouce)

Accessoires fournis Courroie de tête (1), pince (1), sac de transport

(1), mode d’emploi (1), brochure de garantie (1)

Performance

Les éléments suivants ont été testés en connectant des microphones aux

circuits de charge standard.

Gamme de fréquences 50 à 18 000 Hz

Directivité Omnidirectionnel

Impédance de sortie 1,4 kΩ ±30%, asymétrique

Sensibilité –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)

Bruit inhérent 34 dB SPL ou moins

Température de fonctionnement

0 à +60°C (32 à 140°F)

La conception et les spécifications peuvent être modifiées sans préavis.

Remarque

Vérifiez toujours que l’appareil fonctionne correctement avant

l’utilisation. Sony n’assumera pas de responsabilité pour les dommages

de quelque sorte qu’ils soient, incluant mais ne se limitant pas à la

compensation ou au remboursement, à cause de la perte de profits

actuels ou futurs suite à la défaillance de cet appareil, que ce soit

pendant la période de garantie ou après son expiration, ou pour toute

autre raison quelle qu’elle soit.

安全のために

ソニー製品は安全に充分に配慮して設計されています。しかし、製品は、ま

ちがった使いかたをすると、けがにつながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

「安全のために」の注意事項を守る。

 長期間安全にお使いいただくために、定期点検をすることをおすすめしま

す。点検の内容や費用については、お買い上げ店にご相談ください。

 故障したら使わずに、お買い上げ店にご相談ください。

警告表示の意味

この取扱説明書および製品では、次のよう

な表示をしています。表示の内容をよく理

解してから本文をお読みください。

この表示の注意事項を守らないと、火災

やその他の事故によりけがをしたり周辺

の物品に損害を与えたりすることがあり

ます。

注意を促す記号

行為を禁止する記号

行為を指示する記号

下記の注意を守らないと、けがをしたり周辺の

物品に損害を与えることがあります。

集音以外の目的に使用しない

集音以外の目的でご使用になりますと、思わぬ事故、

火災やけがの原因となることがあります。

使用時は周囲の状況に注意をはらう

周囲の状況を把握しないままご使用になりますと、

事故やけがなどの原因となります。

ヘッドバンド装着時、目に入らないように注意する

ヘッドバンドを装着するとき、目に入らないよう注

意してください。

雨のあたる場所や、油煙、湯気、湿気、ほこりの多い場所に設置

しない

上記のような場所やこの取扱説明書に記されている

仕様条件以外の環境に設置すると、火災や感電の原

因となることがあります。

運搬時には、マイクロホンケーブルを取り外す

本機を運搬する際には、マイクロホンケーブルを必

ず取り外してください。マイクロホンケーブルに

引っ掛かると、転倒や落下の原因となることがあり

ます。

長時間使用しないときは、イヤークリップを耳から外しておく

長時間使用しないときは、本機のイヤークリップを

耳から外しておいてください。

分解や改造をしない

分解や改造をすると、火災やけがの原因となること

があります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となることがあ

ります。万一、水や異物が入った場合は、すぐにマイ

クロホンケーブルを抜いて、お買い上げ店またはソ

ニーのサービス窓口にご相談ください。

日本語

お買い上げいただきありがとうございます。お使いになる前に、この取扱説

明書をお読みください。

概要

ECM-322BC/322BMPは、ソニー UHFワイヤレスマイクロホンシステムのトラン

スミッターと組み合わせてイベントやセミナーなどでハンズフリーで使用でき

る、ヘッドセット式の全指向性エレクトレットコンデンサーマイクロホンです。

ECM-322BC：

WRT-822など、SMC9-4Sソケット付きトランスミッター

と組み合わせて使用できます。

ECM-322BMP：UWPシリーズのUTX-B1ボディーパックトランスミッ

ターなど、3極ミニジャック付きトランスミッター専用品です。

本機の特長は、以下の通りです。

 感度や音質を損なわない集音を可能とする全指向性型カプセルを採用。



左右どちらの耳にも簡単に装着できるイヤークリップを採用。シリコン材の

採用と軽量化により、長時間の使用でも疲れにくい、心地よい装着感を実現。

 カプセルケースの位置・角度の微調整時に自由に曲げられるブームを採用。

Produkt Specifikationer

Mærke:	Sony
Kategori:	Mikrofon
Model:	ECM-322BMP

Har du brug for hjælp?

Hvis du har brug for hjælp til Sony ECM-322BMP stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Mikrofon Sony Manualer

22 December 2024

22 December 2024

22 December 2024

22 December 2024

22 December 2024

22 December 2024

Sony ECM-322BMP Manual

22 December 2024

Sony DWT-P30 Manual

18 December 2024

Sony F-115B Manual

2 September 2024

Sony ECM-66BC Manual

2 September 2024

Mikrofon Manualer

Nyeste Mikrofon Manualer

Sennheiser A 9000 Manual

21 December 2024

Easypix MyStudio Podcast Manual

20 December 2024

Polsen XP-2 Manual

19 December 2024

BOYA BY-M1000 Pro Manual

18 December 2024

PSC RF Multi SMA Manual

17 December 2024

PSC PowerStar RF Manual

17 December 2024

Hollyland LARK M1 Manual

16 December 2024

Power Dynamics PD210 Manual

16 December 2024

Vimar 20586 Manual

15 December 2024

Vimar 19586.M Manual

15 December 2024
