Side 1/2

Pos: 1 /#Neustruktur#/ Bedienungsanlei tungen (Faltblätter )/12-sprachi g -- 35x28/42/Kopf/Kopf- 12sprachig @ 21\mod_132 9390254059_1.docx @ 19824 9 @ @ 1

0273-1-8030

18.09.2013

Warnung Warning Avertissement Waarschuwing Предупреждение Ostrzeżenie

Elektrische Spannung!

Lebensgefahr und Brandgefahr durch elektrische

Spannung von 230 V.

– Arbeiten am 230 V Netz dürfen nur durch

Elektrofachpersonal ausgeführt werden!

– Vor Montage / Demontage Netzspannung

freischalten!

Electric voltage!

Risk of death and fire due to electrical voltage

of 230 V

– Work on the 230V supply system may only be

performed by authorised electricians!

– Disconnect the mains power supply prior to

installation and/or disassembly!

Tension électrique!

Danger de mort et risque d'incendie dû à une

tension électrique de 230 V.

– Seul un personnel électricien est autorisé à

travailler sur le réseau 230 V !

– Désactiver la tension réseau avant le

montage / le démontage !

Elektrische spanning!

Levensgevaar en brandgevaar door elektrische

spanning van 230 V.

– Werkzaamheden aan het 230 V-net mogen

uitsluitend worden uitgevoerd door

elektromonteurs.

– Voorafgaand aan de montage en demontage

dient de netspanning te worden

uitgeschakeld!

Электрическое напряжение!

Опасность для жизни, опасность

возникновения пожара: электрическое

напряжение 230 В.

– Работы в сети с напряжением 230 В могут

производиться только специалистами по

электрооборудованию!

– Перед монтажем / демонтажем

оборудования отключить питание!

Napięcie elektryczne!

Zagrożenie życia i niebezpieczeństwo pożaru

przez napięcie elektryczne 230 V.

– Prace w sieci pod napięciem 230V mogą

zostać wykonywane jedynie przez

fachowców - elektryków.

– Przed montażem, demontażem odłączy ć

napięcie sieciowe!

Busch-Welcome®

83111

Advarsel Varning Varoitus Avvertimento Advertencia 警告

警告

警告警告

Elektrisk spenning!

Livsfare og brannfare pga. elektrisk spenning

på 230 V.

– Arbeid på 230 V-nett må kun utføres av

elektriker!

– Koble fra nettspenningen før montering /

demontering!

Elektrisk spänning!

Livsfara och brandrisk genom elektrisk spänning

på 230 V.

– Endast elektriker får utföra arbete i 230 V-

nätet!

– Bryt huvudspänningen före

montering/demontering!

Sähköinen jännite!

230 voltin sähköisen jännitteen aiheuttama

hengen- ja palovaara.

– 230 voltin sähköverkkoon kohdistuvia töitä

saavat suorittaa vain valtuutetut sähköalan

ammattilaiset!

– Verkkojännite on katkaistava ennen

asennusta / purkamista!

Tensione elettrica!

Pericolo di morte e di incendio per tensione

elettrica da 230 V.

– Gli interventi sulla rete a 230 V devono essere

eseguiti esclusivamente da elettricisti

qualificati!

– Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

¡Tensión eléctrica!

Peligro de muerte y de fuego por la tensión

eléctrica de 230 V.

– Los trabajos en la red de 230 V se deberán

ejecutar, exclusivamente, por electricistas

cualificados.

– ¡Desconecte la tensión de red, antes de

proceder al montaje o desmontaje!

电压危险！

电压危险！电压危险！

230 V 的电压会造成生命危险或火灾危险。

– 只能由电气专业人员在 230 V

电网上进行工作！

– 安装拆卸之前应先切断电源！/

DE EN FR NL RU PL

NO SW FI IT ES CN

Pos: 2 /#Neustruktur#/ Bedienungsanlei tungen (Faltblätter )/12-sprachi g -- 35x28/42/Inhalt/ Türkommunikation/Busc h-Welcome/Busch- Welcome II/83111 @ 38\mod_1379495517593_1.docx @ 300003 @ @ 1

Einbau-Tastenerweiterung

Extension unit

Extension de touches à encastrer

Inbouw-toetsenuitbreiding

Встраиваемая дополнительная клавиатура

Wbudowywane rozszerzenie przycisków

Innbyggings-tastutvidelse

Inbyggnadsförlängning

Asenn. näppäimistön laaj.osa

Pulsantiera di espansione per installazione integrata

Unidad de extensión

扩展按键模块

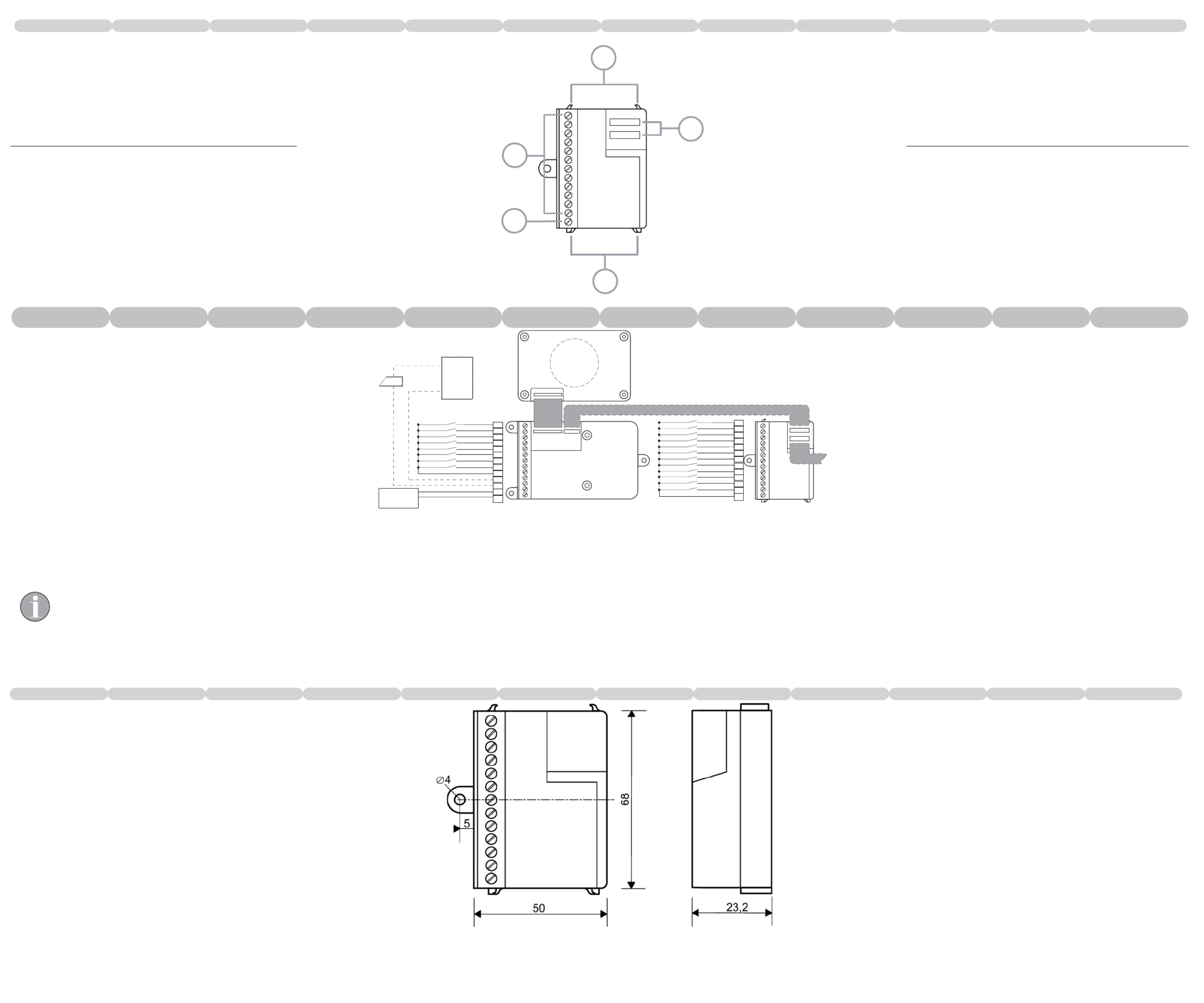

● Die Einbau-Tastenerweiterung dient dem

Anschluss von max. 12 weiteren

Klingeltastern an einem Einbau-Audiomodul.

● Ausführliche Benutzerinformationen erhalten

Sie über den Link im Kapitel “Service” oder

durch Scannen des QR-Codes (Gerät mit

entsprechender Software notwendig).

● Ausführliche Informationen für die Planung

und Adressierung von Busch-Welcome® -

Anlagen finden Sie im Anwenderhandbuch.

Download unter www.Busch-Jaeger.de.

● The extension unit serves for connecting a

maximum of 12 additional doorbell buttons to

the audio module assembly.

● Detailed user information is available via the

link in the "Service" chapter or by scanning

the QR codes (device with corresponding

software is required).

● Detailed information for planning and

addressing Busch-Welcome® systems is

contained in the user manual. Download at

www.Busch-Jaeger.de.

● L'extension de touches à encastrer permet de

raccorder 12 boutons-poussoirs de sonnerie

supplémentaires maxi. à un module audio à

encastrer.

● Vous trouverez des informations détaillées via

le lien au chapitre « Service » ou en scannant

le code QR (dispositif avec logiciel approprié

requis).

● Vous trouverez des informations détaillées sur

la planification et l'adressage des installations

Busch-Welcome® dans le manuel d'utilisation.

Téléchargez-le sur le site www.Busch-

Jaeger.de.

● Met de inbouw-toetsuitbreiding kunnen max.

12 extra beldrukkers op een inbouw-

audiomodule worden aangesloten.

● Uitgebreide gebruiksinformatie vindt u via de

link in het hoofdstuk “Service” of door het

scannen van de QR-codes (apparaat met de

juiste software vereist).

● Uitgebreide informatie voor de planning en

adressering van Busch-Welcome®-installaties

vindt u in het gebruikershandboek. Download

onder www.Busch-Jaeger.de.

● Встраиваемая дополнительная клавиатура

служит для подключения к аудиомодулю

до 12 дополнительных кнопок звонка.

● Пользователи могут получить подробную

информацию, перейдя по ссылке в главе

“ Сервисное обслуживание” или при

сканировании QR-кода (необходимо

устройство с соответствующим

программным обеспечением).

● Подробную информацию по

проектированию и адресации систем

Busch-Welcome® см. в руководстве

пользователя. Скачать данное руководство

можно на сайте www.Busch-Jaeger.de.

● Wbudowywane rozszerzenie przycisków sł żu y

do podłączania maks. 12 dalszych przycisków

dzwonków do wbudowywanego modułu

audio.

● ż Obszerne informacje dla u ytkowników

można uzyskać pod linkiem w rozdziale

“Serwis” lub przez zeskanowanie kodu QR

(wymagane urz dzenie z odpowiednim ą

oprogramowaniem).

● ł Szczegó owe informacje na temat

projektowania i adresowania instalacji Busch-

Welcome® znajduj czniku ą się w podrę

użytkownika. Można go pobrać pod adresem:

www.Busch-Jaeger.de.

● Innbyggings-tastutvidelsen brukes til å koble

til maks 12 ekstra ringetaster til en

innbyggings-audiomodul.

● Utførlig brukerinformasjon finner du under

koblingen i kapitlet "Service" eller ved å

skanne QR-koden (apparat med egnet

programvare er påkrevet).

● Utførlig informasjon om planlegging og

adressering av Busch-Welcome®-anlegg

finner du i brukerhåndboken. Last ned fra

www.Busch-Jaeger.de.

● Den inbyggnadsbara knapputvidgningen är till

för att koppla in max. 12 ytterligare

ringknappar på en ljudmodul ´som ska byggas

in.

● Du kan få utförlig användarinformation via

länken i kapitlet "Service" eller genom att

skanna av QR-koden (det krävs en enhet med

tillhörande programvara).

● Du hittar utförlig information för planering och

adressering av Busch-Welcome®-

anläggningar i användarhandboken. Du kan

ladda ner den från www.Busch-Jaeger.de.

● Asennettavaa näppäimistön laajennusosaa

käytetään enint. 12 lisäsoittopainikkeen

asentamiseen audiomoduuliin.

● Käyttäjälle tarkoitettuja yksityiskohtaisia

lisätietoja saa klikkaamalla luvussa "Huolto"

olevaa linkkiä tai skannaamalla QR-koodin

(soveltuvalla ohjelmistolla varustettu laite

tarvitaan).

● Busch-Welcome®-laitteistojen suunnittelua ja

osoitteiden asettamista koskevia

yksityiskohtaisia ohjeita on käyttäjän

käsikirjassa. Sen voi ladata osoitteesta

www.Busch-Jaeger.de.

● La pulsantiera di espansione consente di

collegare max. 12 campanelli aggiuntivi a un

modulo audio integrato.

● Per informazioni dettagliate seguire il link

contenuto nel capitolo “Assistenza” o

scansionare il codice QR (è necessario un

dispositivo dotato di software adatto).

● Per informazioni dettagliate sulla

progettazione e l'indirizzamento degli impianti

Busch-Welcome® consultare il manuale

utente. Download sul sito www.Busch-

Jaeger.de.

● La unidad de extensión sirve para conectar un

máx. de 12 pulsadores más a un módulo de

integración audio.

● Encontrará información detallada de usuario a

través del enlace en el capítulo "Servicio

posventa" o escaneando el código QR (se

precisa un equipo con el software

correspondiente).

● Encontrará información detallada para la

planificación y el direccionamiento de las

instalaciones Busch- Welcome® en el manual

de usuario. Lo puede descargar en

www.Busch-Jaeger.de.

● 扩展按键模块用于在音频集成模块上连接最多

12 个额外的门铃按钮。

● “ ”详细的用户信息可通过维修章节中的链接获

取或者通过扫描码获取（需要具有相应软 QR

件的设备）。

● 详细的 Busch-Welcome® 设备规划和定址信息

请参见用户手册。下载地址为 www.Busch-

Jaeger.de。

Technische Daten Technical data Caractéristiques techniques Technische gegevens Технические характеристики Parametry techniczne

-25 °C … +55 °C Betriebstemperatur Operating temperature Température de fonctionnement Bedrijfstemperatuur Рабочая температура Temperatura robocza

IP xx Schutzart (abhängig von der Einbausituation) Protection type (depending on the installation

situation)

Degré de protection (selon les conditions de

pose)

Beschermingsgraad (afhankelijk van de

inbouwsituatie)

Степень защиты ( В зависимости от ситуации

установки)

Stopień ochrony (W zależności od sytuacji

montażowej)

2 x 0,6 mm2 … 2 x 1 mm2 2 x 0,6 мм мм² … 2 x 1 ² Klemmen eindrähtig Single-wire clamps Bornes à un conducteur Klemmen enkeldraads Клеммы однопроводные Zaciski do przewodów jednodrutowych

2 x 0,6 mm² … 2 x 0,75 mm² 2 x 0,6 ² … 2 x 0,75 мм мм² Klemmen feindrätig Multistrand clamps Bornes à conducteur de faible section Klemmen fijndraads Клеммы тонкопроволочные Zaciski do przewodów cienkodrutowych

20 V DC … 30 V DC 20 B Д ДC … 30 B C Busspannung Bus voltage Tension commune Busspanning Напряжение на шине Napięcie magistrali

Tekniske data Teknisk information Tekniset tiedot Dati tecnici Datos técnicos 技术数据

技术数据

技术数据技术数据

-25 °C … +55 °C Driftstemperatur Driftstemperatur Käyttölämpötila Temperatura di esercizio Temperatura de servicio 工作温度

IP xx Beskyttelsesklasse (Avhengig av installasjonen

situasjonen)

Kapslingsklass (Beroende på installationen

situationen)

Kotelointiluokka (Riippuen asennustilanteesta) Tipo di protezione (in funzione della posizione di

montaggio)

Modo de protección (dependiendo de la

situación de montaje)

保护方式（根据安装情况）

2 x 0,6 mm2 … 2 x 1 mm2 Klemmer, entrådet leder Entrådiga klämmor Yksijohtimiset liittimet Morsetti trefolo singolo Bornes de un hilo 单线端子

2 x 0,6 mm² … 2 x 0,75 mm² Klemmer, fintrådet leder Fintrådiga klämmor Hienojohtimiset liittimet Morsetti multitrefolo Bornes de hilo fino 细线端子

20 V DC … 30 V DC Bus-spenning Busspänning Väyläjännite Tensione del bus Tensión de bus 总线电压

Service Bestimmungsgemäßer Gebrauch Intended use Utilisation conforme Beoogd gebruik Использование по назначению Zastosowanie zgodne z przeznaczeniem

Busch-Jaeger Elektro GmbH - Ein Unternehmen

der ABB Gruppe,

Freisenbergstraße 2, D-58513 Lüdenscheid

Zentraler Vertriebsservice Tel: 0180-5 66 99 00,

www.BUSCH-JAEGER.de

Die Einbau-Tastenerweiterung 83111 ist Teil des

BuschWelcome® Türkommunikations-systems

und arbeitet ausschließlich mit Komponenten

aus diesem System zusammen. Das Gerät darf

nur in geeigneten Gehäusen wie z.B.

Briefkasten- oder Türanlagen installiert werden.

The 83111 extension unit is part of the

BuschWelcome® door communication system

and operates exclusively with the components of

this system. The device must only be installed in

suitable housings such as flush-mounted letter

boxes or door systems.

L'extension de touches 83111 fait partie du

système de communication de porte Busch

Welcome® et interagit exclusivement avec les

composants de ce système. L'appareil ne doit

être installé que dans des boîtiers appropriés,

tels que des blocs boîtes aux lettres ou des

blocs-portes.

De Inbouw-toetsenuitbreiding 83111 maakt deel

uit van het deurcommunicatiesysteem

BuschWelcome® en werkt uitsluitend samen met

componenten van dit systeem. Het apparaat

mag uitsluitend worden geïnstalleerd in

geschikte behuizingen zoals brievenbus- of

deurinstallaties.

Дополнительный источник питания 83111

является частью домофонной системы

BuschWelcome® и функционирует

исключительно в сочетании с компонентами

данной системы. Монтаж устройства

разрешается только в подходящих корпусах,

например, в дверях и почтовых ящиках.

Wbudowywane rozszerzenie przycisków 83111

U stanowi element systemu domofonowego

BuschWelcome® i współpracuje wyłącznie z

elementami tego systemu. Urządzenie wolno

instalować jedynie w odpowiednich obudowach,

np. instalacjach skrzynek na listy i drzwiowych.

Forskriftsmessig bruk Ändamålsenlig användning Määräysten mukainen käyttö Uso conforme alle prescrizioni Uso conforme al fin previsto 按规定使用

按规定使用

按规定使用按规定使用

QR-Code

www.busch-jaeger-katalog.de/

8300-0-0322,artikel.html

Den Innbyggings-tastutvidelsen 83111 er en del

av BuschWelcome® dørkommunikasjonssystem

og fungerer kun sammen med komponenter i

dette systemet. Apparatet må kun monteres i

egnede kapslinger, som f.eks. postkasser eller

døranlegg.

Den Inbyggnadsförlängning 83111 är en

komponent i dörrkommunikationssystemet

BuschWelcome® och kan endast kombineras

med komponenter ur det här systemet. Enheten

får endast monteras i lämpliga kapslingar, t.ex.

brevlåde- och dörranläggningar.

Lisäjännitteensyöttö 83111 on osa

BuschWelcome®-ovikellojärjestelmää ja toimii

ainoastaan yhdessä kyseisen järjestelmän

kanssa. Laitteen saa asentaa vain soveltuviin

rasioihin kuten esim. postilaatikko- tai

ovilaitteistoihin.

L'alimentazione elettrica ausiliaria 83111 fa parte

del sistema citofonico BuschWelcome® e

funziona esclusivamente con i componenti di

questo sistema. L'apparecchio può essere

installato esclusivamente all'interno di scatole

adeguate, ad es. casellari postali o porte.

La fuente de alimentación auxiliar 83111 es un

componente del sistema de comunicación para

puertas BuschWelcome® y trabaja solo con

componentes de este sistema. El equipo solo

puede ser instalado en cajas adecuadas como

instalaciones de buzones o de puertas.

扩展按键模块是83111 BuschWelcome® 门通信

系统的一部分，仅与该系统的组件一起工作。

设备只能安装在合适的壳体中，例如信箱或门设

施。

Produkt Specifikationer

Mærke:	Busch-Jaeger
Kategori:	Samtaleanlæg
Model:	2CKA008300A0322
Bredde:	50 mm
Dybde:	24 mm
Højde:	68 mm
Produktfarve:	Sort
Driftstemperatur (T-T):	-25 - 55 °C
Certificering:	RoHS\nCE
Mærke kompatibilitet:	Busch-Jaeger
