Questo microfono surround (di seguito semplicemente chiamato “microfono”) è

destinato all’uso con le videocamere digitali Sony provviste di presa d’ingresso

per microfono e di alimentazione a innesto (di seguito semplicemente chiamate

“videocamera”). Questo microfono è alimentato da una batteria alcalina a secco

AAA.

AVVERTENZA

Per ridurre il pericolo di incendi o scosse elettriche, non esporre l’apparecchio alla

pioggia o all’umidità.

ATTENZIONE

Sostituire la batteria esclusivamente con una del tipo speciﬁcato.

Diversamente, si potrebbero causare incendi o incidenti.

Smaltire le batterie esauste secondo le istruzioni.

PER I CLIENTI IN EUROPA

Produttore: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone

Per la conformità del prodotto in ambito UE: Sony Belgium, bijkantoor van Sony

Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio

Smaltimento delle batterie (pile e accumulatori) esauste e delle

apparecchiature elettriche ed elettroniche a ﬁne vita (applicabile

in tutti i Paesi dell’Unione Europea e negli altri Paesi europei con

sistema di raccolta dierenziata)

Questo simbolo sul prodotto, batteria o imballo indica che gli stessi

non devono essere trattati come normali riﬁuti domestici. Su talune

batterie questo simbolo può essere utilizzato in combinazione con

un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo

(Pb) sono aggiunti se la batteria contiene più dello 0.0005% di

mercurio o dello 0.004% di piombo. Assicurandovi che questi prodotti e le batterie

siano smaltiti correttamente, contribuirete a prevenire potenziali conseguenze

negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal

trattamento inappropriato dei medesimi prodotti o batterie. Il riciclo dei materiali

aiuterà a preservare le risorse naturali.

Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati

richiedano una connessione permanente con una batteria in essi incorporata,

la stessa dovrà essere sostituita esclusivamente da personale qualiﬁcato. Per

assicurarsi che la batteria sia trattata correttamente, si prega di consegnare i

prodotti a ﬁne vita ad un idoneo centro di raccolta per il riciclo di apparecchiature

elettriche ed elettroniche. Per tutte le altre batterie, si prega di consultare la sezione

relativa alla rimozione sicura della batteria dal prodotto. Si prega di consegnare

le batterie ad un idoneo centro di raccolta per il riciclo delle batterie esauste. Per

informazioni più dettagliate sul riciclo di questi prodotti o batterie, si prega di

contattare il vostro Comune, il servizio di smaltimento riﬁuti ovvero il punto vendita

presso il quale è stato acquistato il prodotto o la batteria.

In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed

elettroniche potrebbero essere applicate le sanzioni previste dalla normativa

vigente (valido solo per l’Italia).

Caratteristiche

ˎMicrofono altamente direttivo poco sensibile al rumore ambientale

L’elevata direttività del microfono migliora la registrazione in un campo ristretto e

a media distanza (vedere l’illustrazione ).

ˎAlimentato a batteria alcalina a secco AAA o alimentazione a innesto

Quando si utilizza un apparecchio compatibile con l’alimentazione a innesto, non

è necessario inserire la batteria nel microfono.

ˎPortamicrofono antivibrazione in dotazione

Il portamicrofono in dotazione riduce il rumore causato dalle vibrazioni quando si

installa il microfono sull’apparecchio.

Note sull’uso

ˎQuesto microfono è delicato. Si deve quindi evitare di urtarlo con forza eccessiva.

ˎDurante la registrazione di ﬁlm, potrebbero essere registrati anche i rumori

o i cicalini provenienti dalla fotocamera o dall’obiettivo. Per evitare il rumore

proveniente dall’obiettivo utilizzare la modalità di messa a fuoco manuale.

ˎSi deve evitare di conservarlo a lungo in alta umidità e/o temperatura.

ˎSi deve impedire che si bagni sotto la pioggia o con l’acqua di mare.

ˎIl microfono non presenta caratteristiche tecniche di resistenza alla polvere o agli

spruzzi d’acqua.

ˎOgni traccia di sporcizia deve essere rimossa solo con un panno asciutto.

ˎSe durante l’uso si produce un feedback audio (il cosiddetto eetto Larsen,

cioè un sibilo udibile attraverso i diusori), si suggerisce di puntare il microfono

lontano da questi ultimi o di allontanarvelo.

ˎDurante l’installazione del microfono si raccomanda di fare attenzione a non

far cadere o capovolgere l’apparecchio impigliando il cavo in un oggetto nelle

vicinanze.

ˎEseguire prima una prova di registrazione con il microfono per veriﬁcare che il

suono venga registrato correttamente.

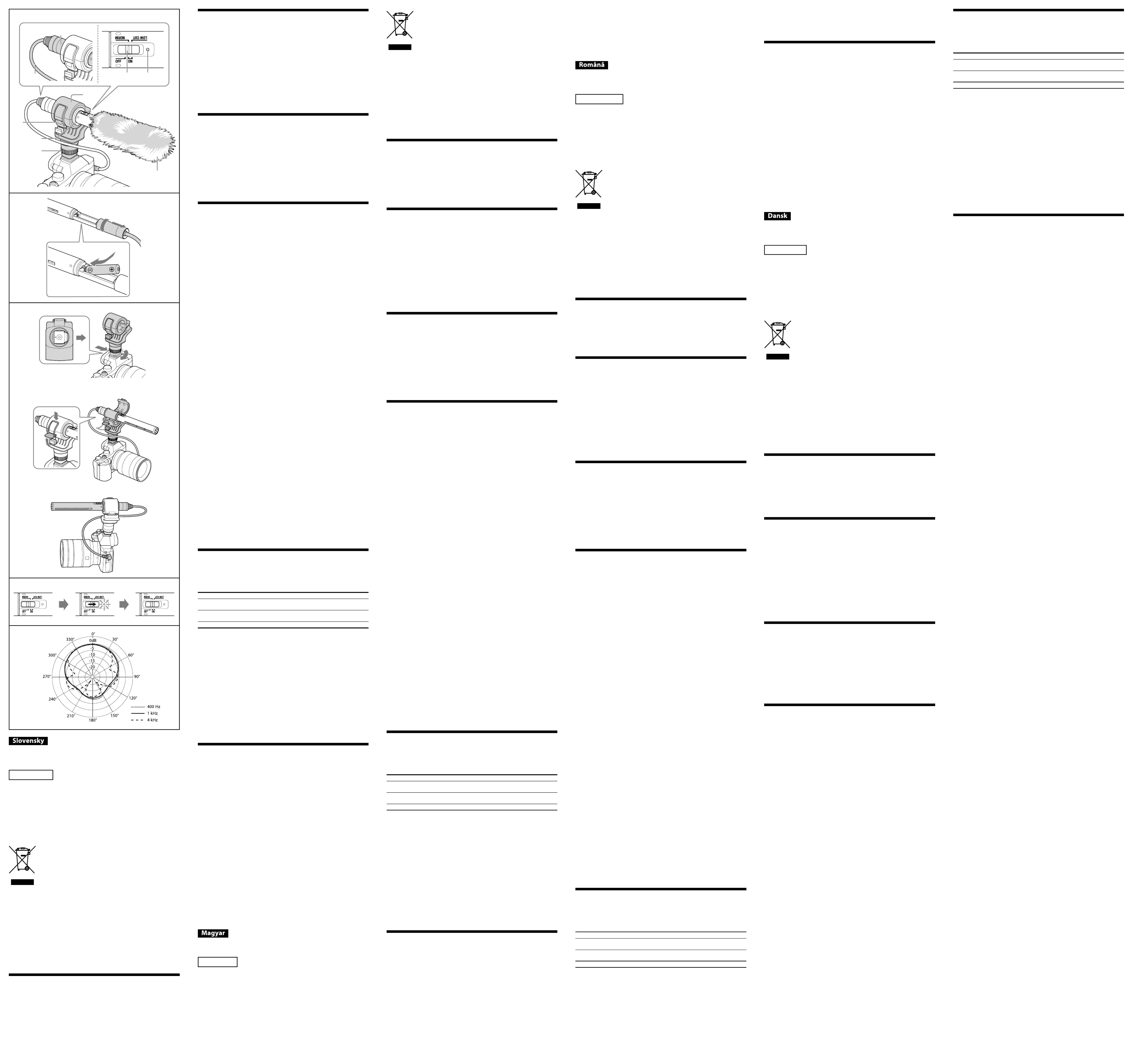

Identiﬁcazione delle parti (Vedi illustrazione ) 

 Corpo del microfono

 Cavo di connessione

 Impugnatura

 Interruttore a scorrimento (Alimentazione OFF/NORM

(Normale)/LOW CUT (Taglia-bassi))

 Spia di controllo della batteria

 Portamicrofono

 Cerniera

 Distanziatore microfono

 Ghiera di bloccaggio

 Protezione antivento

Installazione del microfono

Inserimento/Rimozione della batteria

(vedere l’illustrazione ) 

Quando si utilizza un apparecchio non compatibile con l’alimentazione a innesto,

assicurarsi di inserire una batteria. Quando si utilizza un apparecchio compatibile

con l’alimentazione a innesto, non è necessario inserire la batteria nel microfono.

Per veriﬁcare se l’apparecchio è compatibile con l’alimentazione a innesto,

consultare il manuale di istruzioni dell’apparecchio.

Note

ˎUtilizzare una batteria alcalina a secco AAA. Se si utilizza un altro tipo di batteria

(batteria al biossido di manganese, batteria ricaricabile Ni-MH, ecc.) il microfono

potrebbe non funzionare correttamente. Si raccomanda di utilizzare una batteria

Sony per ottimizzare le caratteristiche tecniche del microfono, le prestazioni, il

tempo di impiego, ecc.

ˎPrima di una registrazione importante, sostituire la batteria con una nuova.

ˎAccertarsi che l’alimentazione del microfono sia su OFF e scollegare il cavo di

collegamento prima di installare o rimuovere la batteria.

1 Controllare che il cavo di connessione sia scollegato. Ruotare

quindi l’impugnatura e tirarla, come illustrato.

2 Inserire la batteria.

Quando si inserisce la batteria, inserire prima il polo , quindi il polo . 

Per rimuovere la batteria, eseguire la procedura al contrario.

Note

ˎPer rimuovere la batteria dal microfono, sollevare il polo della batteria con 

l’unghia.

Quando sostituire la batteria

Se l’autonomia della batteria è suciente, quando si sposta l’interruttore

a scorrimento da OFF a ON, la spia di controllo della batteria si accende

momentaneamente per indicare il livello di batteria rimanente. Se la spia di

controllo della batteria lampeggia con luce ﬁoca oppure non lampeggia aatto,

sostituire la batteria con una nuova (vedere l’illustrazione ).

Note sulla batteria

Un errato utilizzo della batteria può causare perdite o rottura. Rispettare sempre le

seguenti indicazioni.

ˎInstallare correttamente la batteria rispettando la polarità e . 

ˎNon tentare di ricaricare la batteria: non è ricaricabile.

ˎRimuovere la batteria se si prevede di non utilizzare il microfono per un periodo

di tempo prolungato.

ˎSe la batteria perde*, asciugare accuratamente tutto l’elettrolita dal vano batteria

quindi installare una batteria nuova. (*Se la batteria perde, è necessario riparare

il microfono.)

Montaggio del microfono sull’apparecchio

(vedere l’illustrazione ) 

1 Spegnere l’apparecchio.

Prima di utilizzare il microfono, accertarsi di aver chiuso il ﬂash incorporato

nell’apparecchio. Se si utilizza un apparecchio con un ﬂash incorporato con

funzione di ﬂash automatico, impostare il ﬂash automatico su OFF.

2 Montare il portamicrofono sulla slitta dell’apparecchio.

Far scivolare il portamicrofono ﬁno in fondo nella slitta portaccessori

dell’apparecchio e ruotare completamente la ghiera di bloccaggio per ﬁssarlo.

3 Installare il microfono sul portamicrofono.

Sganciare la cerniera del portamicrofono e applicare il distanziatore del

microfono intorno al microfono. Fare attenzione a non intrappolare l’angolo del

distanziatore del microfono nel portamicrofono.

Applicare il microfono con l’interruttore di alimentazione/taglia-bassi rivolto

verso l’alto per ottenere il pattern di rilevamento corretto.

4 Scegliere la posizione del microfono e chiudere la cerniera del

portamicrofono.

5 Collegare il cavo di collegamento alla presa d’ingresso per

microfono dell’apparecchio.

Uso del microfono

Dopo aver acceso l’apparecchio, portare l’interruttore a scorrimento del microfono

su ON per accenderlo e utilizzarlo.

Accendere l’alimentazione del microfono

Portare l’interruttore scorrevole del microfono su ON.

Impostare l’interruttore in base alla sorgente sonora.

ON Accende l’alimentazione.

NORM Per rilevare il suono in maniera naturale dalla gamma dei toni

bassi alla gamma dei toni alti.

LOW CUT Per tagliare in modo ecace i toni bassi e ridurre il rumore

proveniente da vento, vibrazioni o condizionatori d’aria.

OFF Spegne l’alimentazione.

Se l’autonomia della batteria è suciente, quando l’interruttore a scorrimento

viene spostato da OFF a ON, la spia di controllo della batteria si accende

momentaneamente per indicare il livello di batteria rimanente (vedere

l’illustrazione ).

Note

Quando l’alimentazione è fornita dall’alimentazione a innesto, la spia di controllo

della batteria non si accende.

Quando la spia di controllo della batteria lampeggia con luce ﬁoca oppure non

lampeggia aatto, sostituire la batteria con una nuova.

I modelli compatibili con l’alimentazione a innesto possono essere alimentati

tramite la presa di ingresso per microfono.

Applicazione della protezione antivento

Applicare la protezione antivento per evitare che il suono del vento venga

registrato come rumore.

Rimozione del microfono dall’apparecchio

Per rimuovere il microfono dall’apparecchio, eseguire la procedura di montaggio al

contrario.









3, 4



























4-571-253- (1)12

Shotgun Microphone

Istruzioni per l’uso/ Manual de instruções/ Οδηγίες

λειτουργίας/ Instrukcja obsługi/ Návod na obsluhu/

Használati útmutató/ Instrucţiuni de utilizare/

Betjeningsvejledning

ECM-CG60

Printed in Japan



Accessory Shoe

Note

ˎNon esercitare forza per ruotare la ghiera dio bloccaggio o applicare la slitta

per evitare di danneggiarli.

ˎNon tenere l’apparecchio reggendolo dal microfono o dal portamicrofono

montato sull’apparecchio.

ˎSe durante la registrazione si cambia modalità, il suono potrebbe essere

registrato.

Caratteristiche tecniche

Tipo Microfono a condensatore elettrete

Alimentazione Alimentato a batteria alcalina a secco AAA o

alimentazione a innesto

Batteria raccomandata Batteria alcalina a secco AAA (da acquistare

a parte)

Tensione di alimentazione CC 1,5 V

Consumo elettrico circa 0,5 mW

Spina di uscita spina mini stereo tipo L con rivestimento

dorato ø 3,5 lunghezza cavo circa 35 cm

Interruttore Alimentazione OFF/NORM (Normale)/LOW

CUT (Taglia-bassi)

Tempo di impiego continuo 400 ore o più (a 25 °C)

Dimensioni (circa) ø 21 mm × 217 mm (escluso il cavo)

Peso circa 77 g (esclusa la batteria)

Direttività Stretta

Accessori inclusi Microfono a fucile (1), protezione antivento (1),

portamicrofono antivibrazione (1), distanziatore

microfono (1), corredo di documentazione

stampata

Risposta in frequenza Da 40 Hz a 20 kHz

Sensibilità -48 dB/Pa ±4 dB

Rapporto segnale-rumore 18 dBspl (Media)

Massimo livello di pressione

acustica in ingresso

100 dBspl o più

Gamma dinamica 80 db o più

Temperatura d’impiego Da 0 °C a 40 °C

Temperatura di conservazione Da -20 °C a +60 °C

Disegno e caratteristiche tecniche sono soggetti a modiﬁche senza preavviso.

Este microfone do tipo shotgun (referido abaixo como “microfone”) é para ser

utilizado com uma câmara digital da Sony com tomada de entrada de microfone

e funcionamento por cabo de alimentação (referida abaixo como “câmara”). Este

microfone é alimentado por uma pilha alcalina seca AAA.

AVISO

Para reduzir o risco de incêndio ou choque elétrico, não exponha a unidade à chuva

ou à humidade.

CUIDADO

Substitua a bateria apenas por uma do tipo especiﬁcado.

Se não o ﬁzer, pode provocar um incêndio ou choque eléctrico.

Deite fora as baterias usadas de acordo com as instruções.

Aviso para os clientes na Europa

Fabricante: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japão

Para a conformidade dos produtos na EU: Sony Belgium, bijkantoor van Sony

Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Bélgica

Tratamento de pilhas e equipamentos elétricos e eletrónicos no

ﬁnal da sua vida útil (Aplicável na União Europeia e em países

Europeus com sistemas de recolha seletiva de resíduos)

Este símbolo, colocado no produto na pilha ou na sua embalagem,

indica que estes produtos e pilhas não devem ser tratados como

resíduos urbanos indiferenciados.

Em determinadas pilhas este símbolo pode ser usado em

combinação com um símbolo químico. Os símbolos químicos para

o mercúrio (Hg) ou chumbo (Pb) são adicionados se a pilha contiver

mais de 0,0005% em mercúrio ou 0,004% em chumbo.

Devem antes ser colocados num ponto de recolha destinado a resíduos de pilhas e

acumuladores.

Assegurando-se que estes produtos e pilhas são corretamente depositadas, irá

prevenir potenciais consequências negativas para o ambiente bem como para

a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destes

resíduos. A reciclagem dos materiais contribuirá para a conservação dos recursos

naturais.

Se por motivos de segurança, desempenho ou proteção de dados, os produtos a

necessitarem de uma ligação permanente a uma pilha integrada, esta só deve ser

substituída por proﬁssionais qualiﬁcados.

Acabado o período de vida útil dos produtos, coloque-os no ponto de recolha

de produtos elétricos/eletrónicos de forma a garantir o tratamento adequado da

bateria integrada.

Para as restantes pilhas, por favor, consulte as instruções do equipamento sobre a

remoção da mesma. Deposite a bateria num ponto de recolha destinado a resíduos

de pilhas e baterias.

Para informações mais detalhadas sobre a reciclagem deste produto, por favor

contacte o município onde reside, os serviços de recolha de resíduos da sua área

ou a loja onde adquiriu o produto ou a pilha.

Características

ˎMicrofone com direcionalidade precisa e o mínimo de sensibilidade ao ruído

ambiente

A direcionalidade precisa do microfone melhora a gravação de curto alcance e de

distância intermédia quando ligado à câmara (ver Ilustração ).

ˎAlimentado por pilha alcalina seca AAA ou cabo de corrente

Quando utilizar uma câmara compatível com alimentação por cabo, não tem de

introduzir uma pilha no microfone.

ˎSuporte de microfone antivibração fornecido

O suporte de microfone fornecido reduz o ruído da vibração quando se ﬁxa o

microfone à câmara.

Notas de utilização

ˎO microfone é um dispositivo delicado. Não o deixe cair nem o sujeite a choques

excessivos.

ˎDurante a gravação de ﬁlmes, os sons ou sinais sonoros operacionais da câmara

ou objetiva podem ﬁcar gravados. Pode evitar o ruído da objetiva utilizando o

modo de focagem manual.

ˎEvite uma utilização prolongada ou o armazenamento em locais de elevada

humidade ou temperaturas altas.

ˎNão deixe o microfone ﬁcar molhado com a chuva ou a água do mar quando o

utilizar no exterior.

ˎO microfone não é à prova de poeira nem de salpicos.

ˎLimpe qualquer sujidade que esteja no microfone com um pano seco.

ˎSe ocorrer feedback acústico durante a sua utilização (se ouvir um efeito de

uivo nas colunas de som), vire o microfone de costas para as colunas de som ou

aumente a distância entre o microfone e as colunas de som.

ˎTenha cuidado para não deixar cair nem derrubar a câmara ﬁxando o cabo de

ligação do microfone num objeto que esteja próximo quando ﬁxar o microfone.

ˎTeste a gravação antecipadamente com este microfone para garantir que o som

ﬁca bem gravado.

Identiﬁcar as peças (ver Ilustração )

 Corpo do microfone

 Cabo de ligação

 Pega

 Interruptor de corrente deslizante (posição OFF/NORM

(normal)/LOW CUT (corte de graves))

 Luz de veriﬁcação da pilha

 Suporte do microfone

 Fecho

 Espaçador do microfone

 Manípulo de ﬁxação

 Para-vento

Fixar o microfone

Introduzir/retirar a pilha (ver Ilustração )

Quando utilizar uma câmara que não seja compatível com alimentação por

cabo, introduza uma nova pilha. Quando utilizar uma câmara compatível com

alimentação por cabo, não tem de introduzir uma pilha no microfone.

Para veriﬁcar se a sua câmara é ou não compatível com alimentação por cabo,

consulte o respetivo manual de instruções.

Notas

ˎUtilize uma pilha alcalina seca AAA. Se utilizar outra pilha (pilha de dióxido de

manganésio, pilha recarregável de Ni-MH, etc.), o microfone pode não funcionar

corretamente. Recomendamos a utilização de uma pilha Sony para maximizar as

especiﬁcações, desempenho e tempo de funcionamento, etc. do microfone.

ˎAntes de uma gravação importante, substitua a pilha por uma nova.

ˎCertiﬁque-se de que coloca a corrente do microfone na posição OFF e desliga o

cabo de ligação antes de instalar ou retirar a pilha.

1 Veriﬁque que o cabo de ligação está desligado. Depois, rode a

pega e puxe-a, conforme ilustrado.

2 Introduza a pilha.

Quando introduzir a pilha, introduza primeiro o lado e depois o lado  .

Retire a pilha pelo procedimento inverso.

Notas

ˎPara retirar a pilha do microfone, puxe pelo lado da pilha com a unha.

Período de substituição da pilha

Se a pilha tiver carga suﬁciente, quando o interruptor de corrente deslizante passar

da posição OFF para ON, a luz de veriﬁcação da pilha pisca momentaneamente

para indicar o restante nível de carga na pilha.

Se a luz de veriﬁcação da pilha piscar com pouca intensidade ou não piscar,

substitua a pilha por uma nova (ver Ilustração ).

Notas sobre a pilha

O incorreto manuseamento da pilha pode originar derrame ou rutura. Observe

sempre as seguintes indicações.

ˎInstale a pilha com a orientação correta para os pólos e . 

ˎNão tente recarregar a pilha. Ela não é recarregável.

ˎRetire a pilha, se o microfone não for utilizado durante um longo período de

tempo.

ˎSe a pilha derramar líquido*, limpe cuidadosamente qualquer eletrólito que

esteja no compartimento da pilha e depois instale uma nova pilha. (* Se a pilha

derramar, tem de reparar o microfone.)

Fixar o microfone na câmara (Ver Ilustração )

1 Desligue a câmara.

Antes de utilizar o microfone, não se esqueça de fechar o ﬂash incorporado da

câmara.

Quando utilizar o microfone com uma câmara com ﬂash incorporado que tenha

a função de ﬂash automático, deﬁna a função de ﬂash automático como OFF.

2 Fixe o suporte do microfone na sapata da câmara.

Deslize o suporte do microfone totalmente sobre a sapata de acessórios da

câmara e rode o manípulo de ﬁxação para ﬁxá-lo.

3 Fixe o microfone no suporte do microfone.

Liberte o fecho do suporte do microfone e ﬁxe-o no espaçador do microfone à

volta do microfone. Tenha cuidado para não prender o canto do espaçador do

microfone no suporte do microfone.

Fixe o microfone, com o respetivo interruptor de corrente/corte de graves

virado para cima, de modo a obter o padrão de captação correto.

4 Decida a posição do microfone e feche o fecho do suporte do

microfone.

5 Ligue o cabo de ligação à tomada de entrada do microfone na

câmara.

Utilizar o microfone

Depois de ter ligado a corrente da câmara, coloque o interruptor deslizante do

microfone na posição ON e utilize-o no modo pretendido.

Ligar a corrente do microfone

Coloque o interruptor deslizante do microfone na posição ON.

Coloque o interruptor de acordo com a origem do som.

ON A corrente liga-se.

NORM Para captar som naturalmente, dos graves aos agudos.

LOW CUT Para cortar os graves eﬁcazmente, de modo a reduzir o ruído do

vento, vibração ou ar condicionado.

OFF A corrente desliga-se.

Se a pilha tiver carga suﬁciente, quando o interruptor de corrente deslizante passar

da posição OFF para ON, a luz de veriﬁcação da pilha pisca momentaneamente

para indicar o restante nível de carga na pilha (ver Ilustração ).

Notas

Quando a corrente for fornecida por cabo, a luz de veriﬁcação da pilha não pisca.

Quando a luz de veriﬁcação da pilha piscar com pouca intensidade ou não piscar,

substitua a pilha por uma nova.

Os modelos compatíveis com alimentação por cabo podem ser alimentados

através da tomada de entrada do microfone.

Instalar o para-vento

Instale o para-vento para evitar que o som do vento ﬁque gravado como ruído.

Retirar o microfone da câmara

Retire o microfone da câmara executando o procedimento de instalação inverso.

Notas

Não utilize força para rodar o manípulo de ﬁxação ou ﬁxar a sapata. Se o ﬁzer,

pode causar danos.

Não pegue na câmara pelo microfone ou suporte do microfone ﬁxo na

câmara.

Se mudar o modo durante a gravação, o ruído resultante pode ﬁcar gravado.

Características técnicas

Tipo Microfone com condensador electret

Fonte de alimentação Alimentado por pilha alcalina seca AAA ou

cabo de corrente

Pilha recomendada Pilha alcalina seca AAA (vendida à parte)

Tensão da fonte de alimentação CC 1,5V

Consumo de energia Aprox. 0,5 mW

Tomada de saída Miniﬁcha estéreo tipo L com revestimento

dourado de ø 3,5

Comprimento do cabo Aprox. 35 cm

Interruptor Posição OFF/NORM (normal)/LOW CUT (corte

de graves)

Tempo de funcionamento contínuo 400 horas ou mais (utilizando a 25 °C)

Dimensões (Aprox.) ø 21 mm × 217 mm (excluindo o cabo)

Peso Aprox. 77 g (excluindo a pilha)

Direcionalidade Direcionalidade precisa

Itens incluídos Microfone do tipo shotgun (1), Para-vento

(1), Suporte de microfone antivibração (1),

Espaçador do microfone (1), Documentos

impressos

Resposta em frequência 40 Hz - 20 kHz

Sensibilidade -48 dB/Pa ±4 dB

Relação sinal/ruído 18 dBspl (média)

Máximo nível da pressão sonora de

entrada

100 dBspl ou mais

Intervalo dinâmico 80 dB ou mais

Temperatura de funcionamento 0 °C a 40 °C

Temperatura de armazenamento -20 °C a +60 °C

O design e as especiﬁcações estão sujeitos a alterações sem aviso prévio.

Αυτό το κατευθυντικό μικρόφωνο (αναφέρεται παρακάτω ως "μικρόφωνο")

προορίζεται για χρήση με μια ψηφιακή κάμερα Sony με υποδοχή εισόδου

μικροφώνου και λειτουργία βυσματικής τροφοδοσίας (αναφέρεται παρακάτω ως

"κάμερα"). Το μικρόφωνο αυτό τροφοδοτείται από μια αλκαλική μπαταρία ξηρού

τύπου μεγέθους AAA.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να αποτρέψετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τη

συσκευή σε βροχή ή υγρασία.

ΠΡΟΣΟΧΗ

Αντικαταστήστε την μπαταρία με άλλη μπαταρία του ίδιου τύπου.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Απορρίπτετε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις οδηγίες.

Για πελάτες στην Ευρώπη

Κατασκευαστής: Sony Corporation, 1-7-1 Konan Minato-ku Τόκυο, 108-0075 Ιαπωνία

Συμμόρφωση Προϊόντος με νομοθεσία Ε.Ε.: Sony Belgium, bijkantoor van Sony

Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Bέλγιο

Απόρριψη παλαιών ηλεκτρικών & ηλεκτρονικών συσκευών και

Εναλλακτική διαχείριση φορητών ηλεκτρικών στηλών και

συσσωρευτών (Ισχύει στην Ευρωπαϊκή Ένωση και άλλες

Ευρωπαϊκές χώρες με ξεχωριστά συστήματα αποκομιδής)

Το σύμβολο επάνω στο προϊόν, επάνω στη μπαταρία ή στη

συσκευασία, δείχνει ότι το προϊόν και η μπαταρία δεν πρέπει να

αντιμετωπίζεται όπως τα οικιακά απορρίμματα. Σε ορισμένες

μπαταρίες το σύμβολο αυτό μπορεί να χρησιμοποιηθεί σε

συνδυασμό με ένα χημικό σύμβολο. Τα χημικά σύμβολα για τον

υδράργυρο (Hg) ή τον μόλυβδο (Pb) προστίθενται αν η μπαταρία περιέχει

περισσότερο από 0,0005% υδραργύρου ή 0,004% μολύβδου. Εξασφαλίζοντας ότι

το προϊόν και οι μπαταρίες απορρίπτονται σωστά, βοηθάτε στο να αποτραπούν

όποιες αρνητικές επιπτώσεις στην ανθρώπινη υγεία και στο περιβάλλον, που θα

προέκυπταν από την μη κατάλληλη διαχείριση των αποβλήτων. Η ανακύκλωση

των υλικών βοηθά στην εξοικονόμηση φυσικών πόρων.

Στην περίπτωση προϊόντων που για λόγους ασφαλείας, επιδόσεων, η

ακεραιότητας δεδομένων απαιτούν τη μόνιμη σύνδεση με μια ενσωματωμένη

μπαταρία, αυτή η μπαταρία θα πρέπει να αντικαθίσταται μόνο από

εξουσιοδοτημένο τεχνικό προσωπικό. Για να εξασφαλίσετε την σωστή

μεταχείριση της μπαταρίας, παραδώστε το προϊόν στο τέλος της διάρκειας

ζωής του στο κατάλληλο σημείο συλλογής ηλεκτρικού και ηλεκτρονικού

εξοπλισμού για ανακύκλωση. Στην περίπτωση όλων των άλλων μπαταριών,

παρακαλούμε δείτε το τμήμα που περιγράφει πώς να αφαιρέσετε με ασφάλεια

τη μπαταρία από το προϊόν. Παραδώστε την μπαταρία στο κατάλληλο σημείο

συλλογής των χρησιμοποιημένων μπαταριών για ανακύκλωση. Για περισσότερες

πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος ή της μπαταρίας,

παρακαλούμε επικοινωνήστε με τις δημοτικές αρχές της περιοχής σας, με τον

αρμόδιο φορέα ανακύκλωσης ή το κατάστημα όπου αγοράσατε το προϊόν.

Χαρακτηριστικά

Μικρόφωνο ακριβούς κατευθυντικότητας με ελάχιστη ευαισθησία στον

περιβάλλοντα θόρυβο

Η ακριβής κατευθυντικότητα του μικροφώνου βελτιώνει την εγγραφή στενής

εμβέλειας και μεσαίας απόστασης όταν είναι συνδεδεμένο στην κάμερά σας.

(Βλ. εικόνα )

Τροφοδοτείται από μια αλκαλική μπαταρία ξηρού τύπου μεγέθους AAA ή

βυσματική τροφοδοσία

Κατά τη χρήση μιας κάμερας συμβατής με βυσματική τροφοδοσία, δεν

χρειάζεται να τοποθετήσετε μπαταρία στο μικρόφωνο.

ˎΠαρέχεται βάση στήριξης μικροφώνου για τους κραδασμούς

Η παρεχόμενη βάση μικροφώνου μειώνει τον θόρυβο από τους κραδασμούς

όταν συνδέετε το μικρόφωνο στην κάμερα.

Σημειώσεις σχετικά με τη χρήση

Το μικρόφωνο είναι μια ευαίσθητη συσκευή. Μην το ρίχνετε κάτω ή

υποβάλλετε σε υπερβολικούς κραδασμούς.

Κατά τη διάρκεια εγγραφής ταινιών, μπορεί να εγγραφούν οι θόρυβοι

λειτουργίας ή τα ηχητικά σήματα της κάμερας ή του φακού. Μπορείτε

να αποφύγετε τον θόρυβο του φακού χρησιμοποιώντας τη λειτουργία

χειροκίνητης εστίασης.

Αποφύγετε την εκτεταμένη χρήση ή την αποθήκευση σε υψηλή υγρασία ή

υψηλή θερμοκρασία.

Προσέξτε το μικρόφωνο να μη βραχεί από βροχή ή νερό της θάλασσας όταν το

χρησιμοποιείτε σε εξωτερικούς χώρους.

Το μικρόφωνο δεν πληροί προδιαγραφές κατά της σκόνης ή του πιτσιλίσματος.

Σκουπίστε τυχόν βρομιά από το μικρόφωνο με ένα στεγνό πανί.

Αν παρουσιαστεί ακουστική ανάδραση κατά τη χρήση (μικροφωνισμός από τα

ηχεία), στρέψτε το μικρόφωνο μακριά από τα ηχεία ή αυξήστε την απόσταση

μεταξύ του μικροφώνου και των ηχείων.

Προσέξτε να μη ρίξετε ή αναποδογυρίσετε την κάμερα πιάνοντας το καλώδιο

σύνδεσης σε ένα κοντινό αντικείμενο κατά τη σύνδεση του μικροφώνου.

Δοκιμάστε την εγγραφή με αυτό το μικρόφωνο για να επιβεβαιώσετε ότι ο

ήχος εγγράφεται σωστά εκ των προτέρων.

Προσδιορισμός των μερών (Βλ. εικόνα )

 Σώμα μικροφώνου

 Καλώδιο σύνδεσης

 Λαβή

 Ολισθαίνων διακόπτης (OFF (Απενεργοποίηση)/NORM

(Κανονικό)/LOW CUT (Χαμηλή αποκοπή))

 Λυχνία ελέγχου μπαταρίας

 Βάση μικροφώνου

 Κούμπωμα

 Δακτύλιος μικροφώνου

 Διακόπτης ασφάλισης

 Αντιανεμική προστασία

Σύνδεση του μικροφώνου

Τοποθέτηση/Αφαίρεση της μπαταρίας (Βλ. εικόνα )

Κατά τη χρήση κάμερας που δεν είναι συμβατή με τη βυσματική τροφοδοσία,

φροντίστε να τοποθετήσετε μια νέα μπαταρία. Κατά τη χρήση μιας κάμερας που

είναι συμβατή με τη βυσματική τροφοδοσία, δεν χρειάζεται να τοποθετήσετε

μπαταρία στο μικρόφωνο.

Για να ελέγξετε αν η κάμερά σας είναι συμβατή με τη βυσματική τροφοδοσία,

ανατρέξτε στις οδηγίες χρήσης της κάμεράς σας.

Σημειώσεις

Χρησιμοποιήστε μία αλκαλική μπαταρία ξηρού τύπου μεγέθους ΑΑΑ. Αν

χρησιμοποιήσετε μπαταρία άλλου τύπου (μπαταρία διοξειδίου του μαγγανίου,

επαναφορτιζόμενη μπαταρία Ni-MH, κ.λπ.), το μικρόφωνο ενδέχεται να μη

λειτουργεί σωστά. Συνιστάται η χρήση μπαταρίας Sony για μεγιστοποίηση των

προδιαγραφών, της απόδοσης, του χρόνου λειτουργίας, κ.λπ. του μικροφώνου.

Πριν από μια σημαντική εγγραφή, αντικαταστήστε την μπαταρία με μια νέα

μπαταρία.

Φροντίστε να θέσετε την τροφοδοσία του μικροφώνου στη θέση OFF

(Απενεργοποίηση) και να αποσυνδέσετε το καλώδιο σύνδεσης πριν από την

τοποθέτηση ή αφαίρεση της μπαταρίας.

1 Ελέγξτε ότι το καλώδιο σύνδεσης έχει αποσυνδεθεί. Έπειτα,

περιστρέψτε τη λαβή και τραβήξτε την όπως φαίνεται στην

εικόνα.

2 Τοποθετήστε την μπαταρία.

Κατά την τοποθέτηση της μπαταρίας, τοποθετήστε πρώτα την πλευρά  και

έπειτα τοποθετήστε την πλευρά .

Αφαιρέστε την μπαταρία με την αντίστροφη διαδικασία.

Σημειώσεις

Για να αφαιρέσετε την μπαταρία από το μικρόφωνο, πιάστε την πλευρά της 

μπαταρίας με το νύχι σας.

Περίοδος αντικατάστασης της μπαταρίας

Αν η μπαταρία έχει επαρκή ισχύ, με την εναλλαγή του ολισθαίνοντος διακόπτη

από τη θέση OFF στη θέση ON, η λυχνία ελέγχου μπαταρίας αναβοσβήνει

στιγμιαία για να υποδείξει τη στάθμη της μπαταρίας που απομένει.

Αν η λυχνία ελέγχου μπαταρίας αναβοσβήσει αχνά ή δεν αναβοσβήσει καθόλου,

αντικαταστήστε την μπαταρία με μια νέα μπαταρία. (Βλ. εικόνα )

Σημειώσεις σχετικά με την μπαταρία

Ο εσφαλμένος χειρισμός της μπαταρίας μπορεί να προκαλέσει τη διαρροή ή

ρήξη της. Τηρείτε πάντα τα ακόλουθα.

Τοποθετήστε την μπαταρία με τον σωστό προσανατολισμό . και 

Μην επιχειρήσετε να επαναφορτίσετε την μπαταρία. Δεν είναι

επαναφορτιζόμενη.

Αφαιρέστε την μπαταρία αν το μικρόφωνο δεν πρόκειται να χρησιμοποιηθεί

για μεγάλο χρονικό διάστημα.

Αν παρουσιαστεί διαρροή* της μπαταρίας, σκουπίστε προσεκτικά τυχόν

ηλεκτρολύτη από τη θήκη της μπαταρίας και έπειτα τοποθετήστε μια νέα

μπαταρία. (*Αν παρουσιαστεί διαρροή της μπαταρίας, πρέπει να επισκευάσετε

το μικρόφωνο.)

Σύνδεση του μικροφώνου στην κάμερα (Βλ. εικόνα )

1 Απενεργοποιήστε την κάμερα.

Προτού χρησιμοποιήσετε το μικρόφωνο, φροντίστε να κλείσετε το

ενσωματωμένο φλας της κάμερας.

Κατά τη χρήση του μικροφώνου με κάμερα που διαθέτει ενσωματωμένο φλας

με λειτουργία αυτόματου φλας, απενεργοποιήστε τη λειτουργία αυτόματου

φλας.

2 Συνδέστε τη βάση του μικροφώνου στο πέδιλο της κάμερας.

Σύρετε τη βάση του μικροφώνου έως το τέρμα στο πέδιλο εξαρτημάτων

της κάμερας και περιστρέψτε πλήρως τον διακόπτη ασφάλισης για να τη

στερεώσετε.

3 Συνδέστε το μικρόφωνο στη βάση μικροφώνου.

Απελευθερώστε το κούμπωμα της βάσης του μικροφώνου και συνδέστε την

στον δακτύλιο του μικροφώνου γύρω από το μικρόφωνο. Προσέξτε να μην

πιαστεί η άκρη του δακτυλίου στη βάση του μικροφώνου.

Συνδέστε το μικρόφωνο με τον διακόπτη λειτουργίας/χαμηλής αποκοπής

στραμμένο προς τα επάνω ώστε να λάβετε το σωστό μοτίβο λήψης.

4 Αποφασίστε τη θέση του μικροφώνου και κλείστε το

κούμπωμα της βάσης μικροφώνου.

5 Συνδέστε το καλώδιο σύνδεσης στην υποδοχή εισόδου

μικροφώνου της κάμερας.

Χρήση του μικροφώνου

Αφού ενεργοποιήσετε την κάμερα, θέστε τον ολισθαίνοντα διακόπτη του

μικροφώνου στη θέση ON και χρησιμοποιήστε το στην επιθυμητή λειτουργία.

Ενεργοποίηση του μικροφώνου

Θέστε τον ολισθαίνοντα διακόπτη του μικροφώνου στη θέση ON.

Ρυθμίστε τον διακόπτη ανάλογα με την πηγή ήχου.

ON Ενεργοποίηση.

NORM Για τη λήψη ήχου φυσικά, από τις χαμηλές έως τις υψηλές

συχνότητες.

LOW CUT Για την αποτελεσματική αποκοπή χαμηλών συχνοτήτων

για τη μείωση του θορύβου από τον άνεμο, δονήσεις ή

κλιματιστικά.

OFF Απενεργοποίηση.

Αν η μπαταρία έχει επαρκή ισχύ, με την εναλλαγή του ολισθαίνοντος διακόπτη

από τη θέση OFF στη θέση ON, η λυχνία ελέγχου μπαταρίας αναβοσβήνει

στιγμιαία για να υποδείξει τη στάθμη της μπαταρίας που απομένει. (Βλ. εικόνα

)

Σημειώσεις

Όταν η τροφοδοσία παρέχεται βυσματικά, η λυχνία ελέγχου μπαταρίας δεν

αναβοσβήνει.

Όταν η λυχνία ελέγχου μπαταρίας αναβοσβήσει αχνά ή δεν αναβοσβήσει

καθόλου, αντικαταστήστε την μπαταρία με μια νέα μπαταρία.

Τα μοντέλα που είναι συμβατά με βυσματική τροφοδοσία μπορούν να

τροφοδοτηθούν από την υποδοχή εισόδου μικροφώνου.

Σύνδεση της αντιανεμικής προστασίας

Συνδέστε την αντιανεμική προστασία για την αποφυγή εγγραφής του ήχου του

ανέμου ως θόρυβο.

Αποσύνδεση του μικροφώνου από την κάμερα

Αποσυνδέστε το μικρόφωνο από την κάμερα ακολουθώντας τη διαδικασία

σύνδεσης με την αντίστροφη σειρά.

Σημειώσεις

Μη χρησιμοποιείτε δύναμη για την περιστροφή του διακόπτη ασφάλισης ή

τη σύνδεση του πέδιλου. Διαφορετικά, ενδέχεται να προκληθεί βλάβη.

Μην κρατάτε την κάμερα από το μικρόφωνο ή τη βάση μικροφώνου που

είναι συνδεδεμένη στην κάμερα.

Αν αλλάξετε τη λειτουργία κατά τη διάρκεια της εγγραφής, μπορεί να

εγγραφεί θόρυβος.

Προδιαγραφές

Τύπος Μικρόφωνο τύπου πυκνωτή ηλεκτρίτη

Τροφοδοσία Τροφοδοτείται από μια αλκαλική μπαταρία

ξηρού τύπου μεγέθους AAA ή βυσματική

τροφοδοσία

Συνιστώμενη μπαταρία Αλκαλική μπαταρία ξηρού τύπου μεγέθους AAA

(πωλείται ξεχωριστά)

Τάση τροφοδοσίας DC 1,5V

Κατανάλωση ρεύματος Περίπου 0,5 mW

Υποδοχή εξόδου Επιχρυσωμένο στερεοφωνικό βύσμα mini

σχήματος L ø 3,5

Μήκος καλωδίου περίπου 35cm

Διακόπτης OFF (Απενεργοποίηση) / NORM (Κανονικό) / LOW

CUT (Χαμηλή αποκοπή)

Χρόνος συνεχούς λειτουργίας 400 ώρες ή περισσότερο (Με χρήση στους 25 °C)

Διαστάσεις (Περίπου) ø 21 mm × 217 mm (χωρίς το καλώδιο)

Μάζα Περίπου 77 g (χωρίς την μπαταρία)

Κατευθυντικότητα Ακριβής κατευθυντικότητα

Περιεχόμενα αντικείμενα Κατευθυντικό μικρόφωνο (1), Αντιανεμική

προστασία (1), Βάση στήριξης μικροφώνου για

τους κραδασμούς (1), Δακτύλιος μικροφώνου (1),

Σύνολο έντυπης τεκμηρίωσης

Απόκριση συχνότητας 40 Hz - 20 kHz

Ευαισθησία -48 dB/Pa ±4 dB

Λόγος σήματος προς θόρυβο 18 dBspl (Μέσος όρος)

Μέγιστη στάθμη πίεσης ήχου

εισόδου

100 dBspl ή περισσότερο

Δυναμικό εύρος 80 dB ή περισσότερο

Θερμοκρασία λειτουργίας 0 °C έως 40 °C

Θερμοκρασία αποθήκευσης -20 °C έως +60 °C

Ο σχεδιασμός και οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Mikrofon kierunkowy (określany dalej jako „mikrofon”) jest przeznaczony do użytku

z aparatem/kamerą cyfrową Sony wyposażoną w wejście typu jack i podłączane

zasilanie (określaną dalej jako „aparat/kamera”). Mikrofon jest zasilany suchą

baterią alkaliczną typu AAA.

OSTRZEŻENIE

Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie wystawiać urządzenia na

deszcz i chronić je przed wilgocią.

UWAGA

Należy używać akumulatora określonego typu.

Użycie innego akumulatora może grozić pożarem lub obrażeniami.

Zużyte baterie należy utylizować zgodnie z instrukcjami.

Uwaga dla klientów w Europie

Producent: Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia

Wprowadzenie produktu na terenie RP: Sony Europe Ltd., The Heights, Brooklands,

Weybridge, Surrey KT13 0XW, Wielka Brytania

Informacje o zgodności produktu z wymaganiami UE: Sony Belgium, bijkantoor van

Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia

Pozbywanie się zużytych baterii izużytego sprzętu (stosowane

wkrajach Unii Europejskiej i w pozostałych krajach europejskich

mających własne systemy zbiórki)

Ten symbol umieszczony na produkcie, baterii lub na jej opakowaniu

oznacza, że ten ani produkt ani bateria nie mogą być ona traktowane

jako odpad komunalny.

Symbol ten dla pewnych rodzajów baterii może być stosowany

wkombinacji z symbolem chemicznym. Symbole chemiczne rtęci

(Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli

bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu.

Odpowiednio gospodarując zużytymi produktami izużytymi bateriami, możesz

zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie

ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi

odpadami. Recykling baterii pomoże chronić środowisko naturalne.

W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne

działanie lub integralność danych wymagane jest stałe podłączenie do baterii,

wymianę zużytej baterii należy zlecić wyłącznie wykwaliﬁkowanemu personelowi

stacji serwisowej.

Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym

ielektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do

odpowiedniego punktu zbiórki.

W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie

się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii.

Zużytą baterię należy dostarczyć do właściwego punktu zbiórki.

W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu

baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego,

ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem,

wktórym zakupiony został ten produkt lub bateria.

Sony Europe Limited,

The Heights,

Brooklands,

Weybridge,

Surrey, KT130XW,

United Kingdom

Charakterystyka

Mikrofon silnie kierunkowy charakteryzujący się minimalnym odbiorem

szumów otoczenia

Ze względu na silną kierunkowość mikrofon wzmacnia sygnał w wąskim

promieniu i średnim oddaleniu obiektu od aparatu/kamery. (Patrz ilustracja )

Zasilany suchą baterią alkaliczną AAA lub przez podłączany kabel

W przypadku stosowania aparatu/kamery obsługującej zasilanie przez kabel nie

ma konieczności wkładania baterii do mikrofonu.

W zestawie wstrząsoodporny uchwyt mikrofonu

Znajdujący się w zestawie uchwyt mikrofonu redukuje szumy spowodowane

wibracjami po podłączeniu mikrofonu do aparatu/kamery.

Uwagi dotyczące użytkowania

Mikrofon jest urządzeniem delikatnym. Nie należy go upuszczać ani wystawiać na

nadmierne wstrząsy.

Podczas nagrywania ﬁlmu mogą zostać nagrane dźwięki działania lub

sygnały aparatu/kamery lub obiektywu. Dźwięki działania obiektywu można

wyeliminować używając go w trybie manualnym.

Nie używać ani nie przechowywać przez dłuższy czas w warunkach

podwyższonej wilgotności lub temperatury.

Nie dopuszczać do zachlapania mikrofonu deszczem lub wodą morską podczas

użytkowania na zewnątrz.

Mikrofon nie jest urządzeniem odpornym na kurz ani zachlapanie.

Wszelkie zabrudzenia ścierać z mikrofonu suchą ściereczką.

W przypadku wystąpienia sprzężenia akustycznego podczas użytkowania

(piszczenie z głośników) skierować mikrofon z dala od głośników, ewentualnie

zwiększyć odległość między mikrofonem a głośnikami.

Uważać, aby nie upuścić ani nie ściągnąć aparatu/kamery przez zahaczenie

okabel połączeniowy przy podłączonym mikrofonie.

Przed właściwym nagrywaniem przetestować mikrofon w celu sprawdzenia, czy

dźwięk jest prawidłowo nagrywany.

Oznaczenia elementów (patrz ilustracja )

 Korpus mikrofonu

 Kabel połączeniowy

 Uchwyt

 Przełącznik suwakowy (Zasilanie OFF/NORM (normalnie)/LOW

CUT (tłumienie zakłóceń niskiej częstotliwości))

 Wskaźnik stanu baterii

 Uchwyt mikrofonu

 Zatrzask

 Separator mikrofonu

 Pokrętło blokujące

 Osłona przeciwwietrzna

Podłączanie mikrofonu

Wkładanie/wyjmowanie baterii (patrz ilustracja )

W przypadku stosowania aparatu/kamery niezapewniającej zasilania kablowego

do mikrofonu należy włożyć nową baterię. W przypadku stosowania aparatu/

kamery zapewniającej zasilanie kablowe nie ma konieczności wkładania baterii do

mikrofonu.

Informację o tym, czy aparat/kamera zapewnia zasilanie przez kabel można znaleźć

w instrukcji aparatu/kamery.

Uwagi

Użyć suchej baterii alkalicznej AAA. Zastosowanie innej baterii (z tlenkiem

manganu, akumulatora Ni-MH itp.) może spowodować, że mikrofon nie będzie

działał prawidłowo. W celu zapewnienia najwydajniejszej pracy mikrofonu

izgodności ze specyﬁkacją zalecamy stosowanie baterii Sony.

Przed rozpoczęciem ważnego nagrania wymień baterię na nową.

Przed wkładaniem lub wyjmowaniem baterii wyłączyć zasilanie mikrofonu (OFF)

i odłączyć kabel.

1 Sprawdź, czy kabel połączeniowy jest odłączony. Obróć uchwyt

ipociągnij tak, jak na ilustracji.

2 Włóż baterię.

Włóż baterię najpierw stroną , a potem stroną  .

Aby wyjąć baterię, wykonaj te czynności w odwrotnej kolejności.

Uwagi

Aby wyjąć baterię z mikrofonu, podważ stronę baterii paznokciem.

Częstotliwość wymiany baterii

Jeśli bateria jest wystarczająco naładowana, przełączenie suwaka z pozycji OFF na

ON powoduje chwilowe zaświecenie wskaźnika baterii, który pokazuje poziom jej

naładowania.

Jeśli wskaźnik baterii świeci słabo lub nie zapala się wcale, wymień baterię na

nową. (Patrz rysunek )

Uwagi dotyczące baterii

Niewłaściwe obchodzenie się z baterią może spowodować wyciek lub pęknięcie.

Zawsze należy przestrzegać następujących zaleceń.

Wkładać baterię w odpowiednim kierunku, zwracając uwagę na strony i . 

Nie ładować baterii. Ten typ baterii nie nadaje się do ładowania.

Jeśli mikrofon nie jest dłużej używany, wyjąć baterię.

W przypadku wycieku z baterii* delikatnie wyczyścić elektrolit z komory baterii

iwłożyć nową baterię. (*W przypadku wycieku z baterii mikrofon należy oddać do

naprawy.)

Podłączanie mikrofonu do aparatu/kamery

(Patrz ilustracja )

1 Wyłącz zasilanie aparatu/kamery.

Przed użyciem mikrofonu zamknij wbudowaną lampę błyskową aparatu.

W przypadku korzystania z mikrofonu w połączeniu z aparatem z wbudowaną

funkcją lampy błyskowej ustawić automatykę lampy na „OFF” (Wył.).

2 Zamocuj uchwyt mikrofonu na stopce lampy aparatu/kamery.

Wsuń uchwyt mikrofonu kompletnie do stopki lampy aparatu/kamery i obróć

pokrętło blokujące w celu solidnego zamocowania.

3 Zamocuj mikrofon w uchwycie.

Zwolnij zatrzask uchwytu mikrofonu i zamknij go na separatorze okalającym

mikrofon. Uważaj, aby róg separatora mikrofonu nie został przycięty zatrzaskiem

mikrofonu.

Zamocuj mikrofon przełącznikiem zasilania/tłumienia zakłóceń skierowanym ku

górze — to zapewni właściwy odbiór sygnału.

4 Ustal pozycję mikrofonu i zablokuj pokrętło mocujące na

uchwycie.

5 Podłącz kablem mikrofon z gniazdem wejściowym w aparacie/

kamerze.

Korzystanie z mikrofonu

Po włączeniu kamery/aparatu ustaw przełącznik mikrofonu na ON (Wł.) i przełącz

na właściwy tryb.

Włączanie zasilania mikrofonu

Przesuń przełącznik mikrofonu w pozycję ON (Wł.).

Ustaw przełącznik odpowiednio do źródła dźwięku.

ON Zasilanie włączone.

NORM Rejestrowanie dźwięku w skali naturalnej od tonów niskich do

wysokich.

LOW CUT Odcinanie tonów niskich w celu zredukowania szumów

powodowanych wiatrem, wibracjami lub działaniem

klimatyzacji.

OFF Zasilanie wyłączone.

Jeśli bateria jest naładowana, przełączenie suwaka z pozycji OFF (Wył.) na ON

(Wł.) powoduje chwilowe zaświecenie wskaźnika baterii, który pokazuje pozostałe

naładowanie baterii. (Patrz rysunek )

Uwagi

Kiedy zasilanie jest dostarczane przez kabel, wskaźnik poziomu baterii nie zapala

się.

Kiedy wskaźnik poziomu baterii świeci się słabo lub w ogóle się nie zapala, baterię

należy wymienić na nową.

Modele obsługujące zasilanie przez kabel mogą być zasilane z gniazda mikrofonu.

Podłączanie osłony przeciwwietrznej

Osłona przeciwwietrzna redukuje szumy spowodowane wianiem wiatru.

Odłączanie mikrofonu od aparatu/kamery

Aby odłączyć mikrofon od aparatu/kamery, wykonaj czynności jak przy

podłączaniu, ale w odwrotnej kolejności.

Uwagi

Nie przekręcać pokrętła blokującego ani nie wsuwać stopki na siłę. Mogłoby

to spowodować uszkodzenia.

Nie trzymać aparatu/kamery za podłączony do niej mikrofon lub uchwyt

mikrofonu.

Przełączenie trybu podczas nagrywania może spowodować zarejestrowanie

zakłócenia dźwięku.

Specyﬁkacja

Typ Mikrofon elektretowy kondensacyjny

Zasilanie Sucha bateria alkaliczna AAA lub zasilanie przez

kabel

Zalecana bateria Sucha bateria alkaliczna rozmiaru AAA

(sprzedawana osobno)

Napięcie zasilania 1,5 V DC

Pobór mocy Ok 0,5 mW

Gniazdo wyjściowe mini wtyczka stereo ø 3,5 mm typu L powlekana

złotem

Długość kabla ok. 35 cm

Przełącznik Power OFF / NORM (normalnie) / LOW CUT

(tłumienie zakłóceń niskiej częstotliwości)

Czas nieprzerwanej pracy przynajmniej 400 godzin (przy 25 °C)

Wymiary (ok.) ø 21 mm × 217 mm (nie licząc kabla)

Waga ok. 77 g (nie licząc baterii)

Kierunkowość silna kierunkowość

W zestawie Mikrofon kierunkowy (1), Osłona przeciwwietrzna

(1), Przeciwwstrząsowy uchwyt mikrofonu (1),

Separator mikrofonu (1), Zestaw drukowanej

dokumentacji

Przenoszenie częstotliwości 40 Hz - 20 kHz

Czułość -48 dB/Pa ±4 dB

Stosunek sygnału do szumu 18 dBspl (średnio)

Maksymalne wejściowe ciśnienie

akustyczne

100 dBspl lub więcej

Zakres dynamiczny 80 dB lub więcej

Temperatura pracy 0 °C do 40 °C

Temperatura przechowywania -20 °C do +60 °C

Konstrukcja i dane techniczne mogą ulec zmianie bez uprzedzenia.

Produkt Specifikationer

Mærke:	Sony
Kategori:	Mikrofon
Model:	ECM-CG60
Type:	Mikrofon til digitalkamera
Dybde:	21 mm
Højde:	217 mm
Produktfarve:	Black,Grey
Batteriteknologi:	Alkaline
Forbindelsesteknologi:	Ledningsført
Batteritype:	AAA
Enhedsgrænseflade:	3.5 mm (1/8")
Mikrofon frekvens:	40 - 20000 Hz
Mikrofon vægt:	77 g
Antal produkter inkluderet:	1 stk
