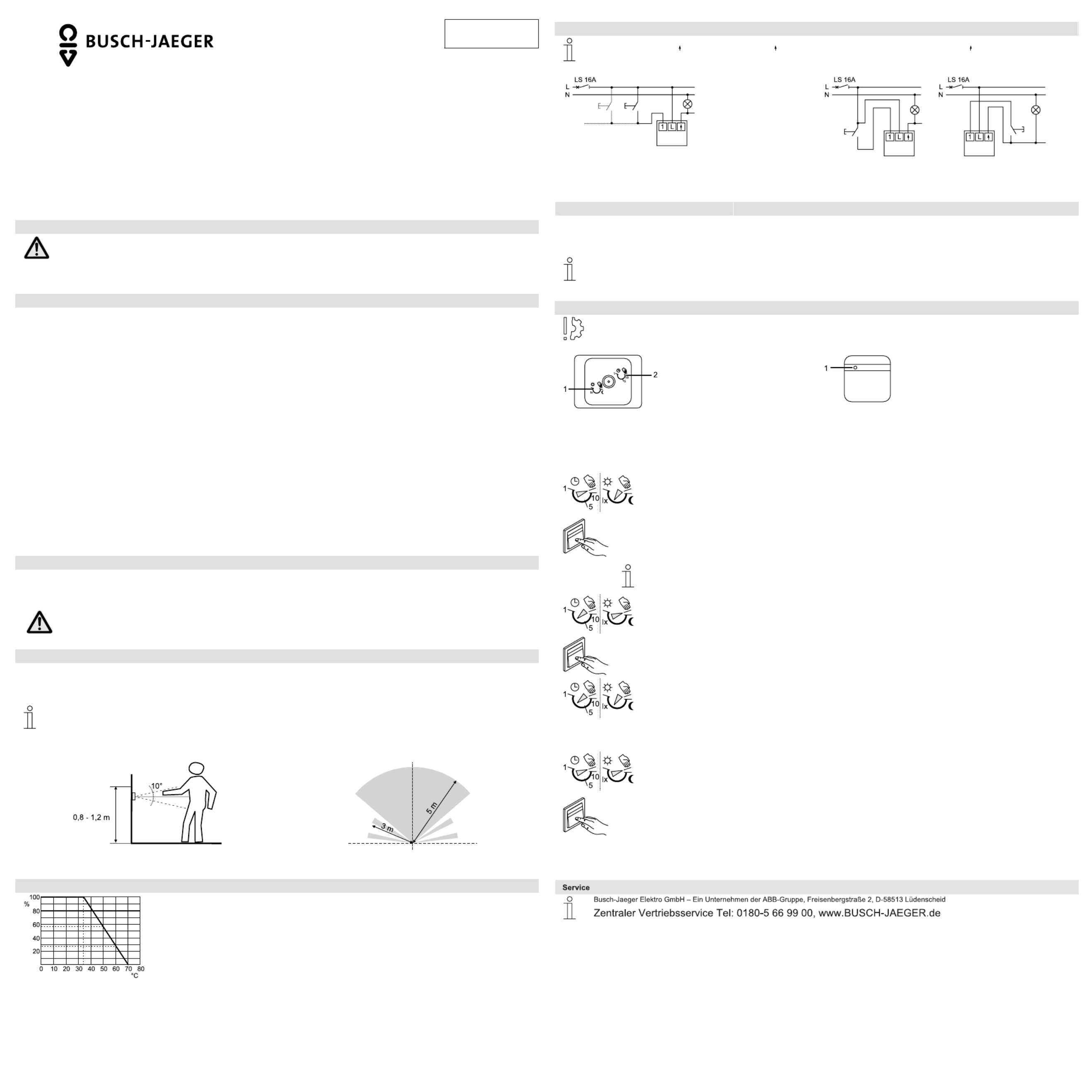

Side 1/2

0273-1-6535

2-Draht-Einsatz 6815 U

für Busch-Komfortschalter

Sensoren 6815 xxx

24.01.2007

GER Betriebsanleitung

Sorgfältig lesen und aufbewahren

ENG Operating instructions

Read carefully and keep in a safe place

FRE Instructions d'utilisation

Les lire attentivement et les respecter

DUT Handleiding

Zorgvuldig doorlezen en bewaren

Sicherheitshinweise Safety instructions Consignes de sécurité Veiligheidsinstructies

Arbeiten am 230 V Netz dürfen

nur von Fachpersonal

ausgeführt werden! Vor

Montage, Demontage

Netzspannung freischalten!

Durch Nichtbeachtung von

Installations- und Bedienungs-

hinweisen können Brand und

andere Gefahren entstehen!

Work on the 230 V supply

system may only be

performed by specialist staff!

De-energize mains power

supply prior to installation

and/or disassembly!

Failure to observe installation

and operating instructions

may result in fire and other

hazards!

Toute intervention sur l'alimentation

électrique en 230 V doit être

effectuée par des techniciens

spécialisés ! Déconnecter la tension

secteur avant tout montage et

démontage!

Le non-respect des consignes

d'installation et d'utilisation peut

entraîner un incendie ou être la

source d'autres dangers !

Werkzaamheden op het 230 V net

mogen uitsluitend worden

doorgevoerd door bekwaam

personeel! Vóór de montage en

demontage netspanning

uitschakelen!

Als de installatie- en

bedieningsinstructies niet opgevolgd

worden, dan kan dit leiden tot brand

of andere gevaren!

Technische Daten Technical data Caractéristiques techniques Technische gegevens

Nennspannung: Rated voltage: Tension nominale : Nominale spanning: 230 V~, ±10%, 50 Hz

Nennleistung: Rated power: Puissance nominale : Nominaal vermogen: 300 W/VA

Mindestlast: Minimum load: Charge minimale : Minimumbelasting: 40 W/VA

Temperaturbereich: Temperature range: Plage de température : Temperatuurbereik: 0°C – +35°C

Verlustleistung: Power loss: Puissance dissipée : Verliesvermogen: < 1 W

Schaltkontakt :

(Öffnungskontakt)

Switching contact:

(break contact)

Contact de commutation :

(contact à ouverture)

Schakelcontact:

(Openingscontact)

0 mm

Schutzart: Protection: Type de protection : Beschermingsgraad: IP 20

Dämmerungssensor

(manuell):

Twilight sensor

(manual):

Capteur crépusculaire

(manuel):

Schemersensor

(manueel):

0,5 – 300 Lux

Kurzschlussschutz: Short-circuit protection: Protection contre les courts-

circuits :

Kortsluitingsbeveiliging: T 2,0 H

Überlastschutz:

● Temperaturbegrenzer

Overload protection:

● Temperature limiter

Protection contre les surcharges :

● Limiteur de température

Beveiliging tegen overbelasting:

● Temperatuurbegrenzer

Ausschaltverzögerung

(manuell):

Tripping delay

(manual):

Minuterie de mise à l'arrêt

(manuel):

Uitschakelvertraging

(manueel)::

1 – 10 Min.

Erfassung Detection Détection Detectie

– horizontal: – horizontal: – horizontale : – horizontaal: 170 °

– vertikal – vertical – verticale – verticaal +/- 5 °

Reichweite Coverage Portée Detectieradius

– frontal max.: – at the front max.: – frontale max. : – frontaal max.: 5 m

– seitlich max. – at the side max. – latérale max. – zijkant max. 3 m

Montagehöhe: Installation height: Hauteur de montage : Montagehoogte: 0,8 m – 1,2 m

Leitungslänge

Nebenstelleneingang

(Tasteranzahl beliebig):

Line length extension

unit input

(any number of buttons):

Longueur de ligne, entrée de

commande supplémentaire

(nombre de boutons-poussoirs au

choix):

Leidingslengte

nevenaansluitingsingang

(aantal tasters naar believen):

max. 100 m

Funktion Function Fonction Functie

Der 2-Draht-Einsatz 6815 U schaltet

angeschlossene Verbraucher nach

Erfassung oder manueller Bedinung

durch den Sensor 6815-xxx.

Es sind 4 unterschiedliche

Betriebsarten (siehe Bedienung)

möglich.

The 2-wire insert 6815 U switches

consumers connected, once

detected or operated manually by

sensor 6815-xxx.

4 different operating modes (see

Operation) are possible.

Le système à deux fils 6815 U

enclenche deux consommateurs

raccordés après détection ou après

commande manuelle par le capteur

6815-xxx.

4 modes de fonctionnements (voir

Utilisation) sont possibles.

Het 2 draads inzetstuk 6815 U

schakelt aangesloten verbruikers na

detectie of manuele bediening door

de sensor 6815-xxx.

Er zijn 4 verschillende bedrijfsmodi

(zie bediening) mogelijk.

Der Komfortschalter ist

kein Bewegungs- oder

Präsenzmelder! Er dient

ausschließlich dem

automatischen Schalten

von Beleuchtungen.

The comfort switch is not a motion

or presence detector! It is only for

the automatic switching of lights.

L'interrupteur confort n'est pas un

détecteur de mouvement ni de

présence ! Il sert uniquement à

mettre automatiquement en marche

les éclairages.

De comfortschakelaar is geen

bewegings- of aanwezigheidsmelder!

Deze dient uitsluitend voor het

automatisch schakelen van

verlichting.

Montage Installation Montage Montage

Netzspannung abschalten!

Der 2-Draht-Einsatz 6815 U ist

in einer festen Wand, in einer

UP-Dose nach Din 49073-

1oder in ein entsprechendes

Aufputzgehäuse einzubauen.

Disconnect mains supply!

The 2-wire insert 6815 U should be

installed on a solid wall, in a flush-

type box as per DIN 49073-1 or in

an appropriate surface-mounted

housing.

Débrancher l'alimentation électrique !

Le système à deux fils 6815 U doit être

installé sur un mur solide, dans une boîte

d'encastrement conforme à la norme Din

49073-1 ou dans un boîtier pour pose sur

crépi approprié.

Netspanning uitschakelen!

Het 2 draads inzetstuk 6815 U moet

in een vaste wand, in een

inbouwdoos conform Din 49073-1 of

in een geschikte opbouwdoos worden

gemonteerd.

Bei einer

Erstinbetriebnahme oder

Spannungszuschaltung die

Startzeit des Gerätes von 1

Min. (LED blinkt) abwarten.

Upon initial commissioning or

when connecting the voltage,

wait until the unit’s starting time

(1 minute, LED flashing) has

elapsed.

Lors de la première mise en service ou lors

de la mise sous tension, patienter 1 min

pendant que l’appareil démarre (la DEL

clignote).

Bij de eerste inbedrijfstelling of bij het

bijschakelen van spanning dient u te

wachten tot de starttijd van 1 min.

van het apparaat afgelopen is (LED

knippert).

Erfassungsbereich Detection range Zone de détection Detectiegebied

Fig. 1; Afb. 1 Fig. 2; Afb. 2

Erfassungsbereich vertikal Vertical detection range Erfassungsbereich horizontal Horizontal detection range

Zone de détection verticale Detectiegebied verticaal Zone de détection horizontale Detectiegebied horizontaal

Derating; Réduction de puissance

% = Nennleistung; Rated power; Puissance nominale; Nominaal vermogen

°C = Umgebungstemperatur; Ambient temperature; Température ambiante; Omgevingstemperatuur

Anschluss Connection Connexion Aansluiting

Ein Nebenstellenanschluss ist

sowohl gegen L, N, als auch

gegen den Ausgang möglich.

An extension unit can be

connected to L, N, but also to

output .

Une commande supplémentaire peut

être raccordée tant à L, N qu'à la

sortie .

Een nevenaansluiting is zowel tegen

L, N als tegen de uitgang mogelijk.

Fig. 3; Afb. 3

Fig. 4;

Afb. 4

6815 U mit Nebenstellenanschluss

(z.B. 2020 US)

6815 U with extension unit port

(e.g. 2020 US)

6815 U mit Wechselschaltung 6815 U with two-way circuit

6815 U avec connexion de

commande supplémentaire

(p. ex. 2020 US)

6815 U met nevenaansluiting

(bijv. 2020 US)

6815 U avec commutateur inverseur 6815 U met wisselschakeling

Lastarten Load types Types de charge Belastingstypes

● Glühlampen mit 230 V

● 230 V Halogenlampen

● Niedervolt Halogenlampen mit

elektronischen oder

konventionellen

Transformatoren

● 230 V incandescent lamps

● 230 V halogen lamps

● Low-voltage halogen lamps with

electronic or conventional

transformers

● Lampes à incandescence 230 V

● Lampes halogènes 230 V

● Lampes halogènes basse tension

avec transformateurs électroniques

ou conventionnels.

● Gloeilampen met 230 V

● 230 V halogeenlampen

● Halogeenlampen op laagspanning

met elektronische of conventionele

transformators

Trafoverlustleistung

berücksichtigen:

– Elektronische Trafos 5%

– Konventionelle Trafos

20%

Take transformer power loss into

account:

– Electronic transformers 5 %

– Conventional transformers 20 %

Prendre en compte une perte de

puissance due au transformateur :

– Transformateurs électroniques 5 %

– Transformateurs conventionnels 20 %

Transformator verliesvermogen in

acht nemen:

– Elektronische transformatoren 5 %

– Conventionele transformatoren

20 %

Bedienung Operation Commande Bediening

Der 2-Draht-Einsatz 6815 U

kann ausschließlich mit den

Komfortschaltersensoren

6815-xxx betrieben werden.

The 2-wire insert 6815 U can

only be used with comfort

switch sensors 6815-xxx.

Le système à deux fils 6815 U ne peut

fonctionner qu'avec les capteurs

d'interrupteur confort 6815-xxx.

Het 2 draads inzetstuk 6815 U kan

uitsluitend met de sensorschakelaars

6815-xxx worden gebruikt.

Fig. 5; Afb. 5

Fig. 6; Afb. 6

Einstellung

Über die Einstellpotis auf der Rückseite

des Sensors (Fig. 5 Pos 1,2) können

die Betriebsarten, die Einschalthelligkeit

und die Nachlaufzeit der Beleuchtung

bis zum automatischen Ausschalten

stufenlos eingestellt werden.

Setting

The setting potentiometers at

the back of the sensor (fig. 5

items 1, 2) can be used for the

continuous setting of operating

modes, activation brightness

and light-on time until

automatic shutdown.

Réglage

Les potentiomètres de réglage, situés au

dos du capteur (Fig. 5, pos. 1, 2),

permettent de régler, en continu, les

modes de fonctionnement, le seuil de

luminosité déclenchant l'appareil et le

temps de fonctionnement de l'éclairage

jusqu'à la mise à l'arrêt automatique.

Instelling

Via de instelspanning op de

achterkant van de sensor (Afb. 5 pos

1, 2) kunnen de bedrijfsmodi, de

inschakelhelderheid en de nalooptijd

van de verlichting tot en met

automatisch uitschakelen traploos

worden ingesteld.

Halbautomatik Betrieb

Gerät schaltet automatisch,

bei Betreten des Raumes

bzw. bei Bewegung ein.

Die Helligkeitsschaltschwelle

ist einstellbar.

Das Ausschalten erfolgt

durch kurzen Tastendruck.

Die LED (Fig.6 Pos 1)

leuchtet bis das Gerät

ausgeschaltet wird (manuelle

Bedienung wird erwartet).

Semi-automatic operation

The device switches

automatically if someone

enters the room or if motion

is detected.

The brightness threshold

can be adjusted.

Briefly pressing the button

switches it off. The LED (fig.

6 item 1) stays on until the

device is switched off

(manual operation is

expected).

Mode semi-automatique

L'appareil se met en marche

automatiquement lorsque

quelqu'un entre dans la pièce ou

s'il détecte un mouvement.

Il est possible de régler le seuil de

déclenchement en fonction de la

luminosité.

La mise à l'arrêt s'effectue par

une pression brève sur la touche.

La DEL (Fig. 6, pos. 1) reste

allumée jusqu'à ce que l'appareil

se mette à l'arrêt (cela suppose

une commande manuelle).

Halfautomatisch bedrijf

Toestel schakelt automatisch,

bij het betreden van de ruimte

resp. bij beweging, in.

helderheidsschakeldrempel

kan worden ingesteld.

Het uitschakelen gebeurt door

kort op de toets te drukken.

De LED (Afb. 6 pos 1) brandt

tot het toestel wordt

uitgeschakeld (manuele

bediening wordt verwacht).

Eine erneute Einschaltung

kann erst nach einer

Sperrzeit von sec. 15

erfolgen.

The unit can be switched on

again only after a 1 -second 5

blocking time.

Il n’est possible de remettre en

marche l’appareil qu’après une

durée de blocage de 1 s. 5

Het apparaat kan pas na een

blokkeertijd van 1 sec. opnieuw 5

worden ingeschakeld.

Zeitautomat

Gerät muss manuell

eingeschaltet werden. Die

LED (Fig.6 Pos 1) leuchtet

bis zur

Einschaltung(manuelle

Bedienung wird erwartet).

Das Ausschalten erfolgt nach

der eingestellten

Nachlaufzeit ab letzter

Erfassung.

Automatic timer

The device must be

switched on manually. The

LED (fig. 6 item 1) stays on

until the device is switched

on (manual operation is

expected).

It is switched off after the

set light-on time following

the last detection.

Minuterie automatique

L'appareil doit être mis en marche

manuellement. La DEL (Fig. 6,

pos. 1) reste allumée jusqu'à la

mise en marche de l'appareil

(cela suppose une commande

manuelle).

L'appareil se met à l'arrêt une fois

le temps de fonctionnement

configuré écoulé, à compter de la

dernière détection.

Tijdautomaat

Het toestel moet manueel

worden ingeschakeld. De LED

(Afb. 6 pos 1) brandt tot de

inschakeling(manuele bediening

wordt verwacht).

Het uitschakelen gebeurt na de

ingestelde nalooptijd vanaf de

laatste detectie.

Automatikbetrieb

Licht wird automatisch, in

Abhängigkeit von Bewegung

und eingestellter

Helligkeitsschaltschwelle

eingeschaltet. Das

Ausschalten erfolgt nach der

eingestellten Nachlaufzeit ab

letzter Erfassung.

Die LED (Fig.6 Pos 1) ist in

dieser Betriebsart aus.

Automatic mode

The light is switched on

automatically, depending

on motion and set

brightness threshold

value. It is switched off

after the set light-on time

following the last

detection.

The LED (fig. 6 item 1) is

off in this operating mode.

Mode automatique

La lumière se met

automatiquement en marche, en

fonction du mouvement et du seuil

de déclenchement configuré en

fonction de la luminosité. L'appareil

se met à l'arrêt une fois le temps de

fonctionnement configuré écoulé, à

compter de la dernière détection.

Dans ce mode de fonctionnement,

la DEL (Fig. 6, pos. 1) est éteinte.

Automatisch bedrijf

Het licht wordt automatisch,

afhankelijk van beweging en

ingestelde

helderheidsschakeldrempel,

ingeschakeld. Het uitschakelen

gebeurt na de ingestelde

nalooptijd vanaf de laatste

detectie.

De LED (Afb. 6 pos 1) is in deze

bedrijfsmodus uit.

Manueller Betrieb

Gerät arbeitet als

Tastschalter. Kurzer

Tatendruck schaltet das Licht

Ein und Aus. Die LED (Fig.6

Pos 1) leuchtet permanent

(Orientierungslicht).

Manual operation

Device functions as

pushbutton. Pressing it

briefly switches the light On

and Off. The LED (fig. 6

item 1) stays on

permanently (navigation

light).

Mode manuel

L'appareil fonctionne comme un

interrupteur à touches. Une

pression brève sur la touche

permet d'allumer ou d'éteindre la

lumière. La DEL (Fig. 6, pos. 1)

s'allume en permanence (lumière

d'orientation).

Manueel bedrijf

Toestel werkt als tastschakelaar.

Een korte druk op de toets

schakelt het licht Aan en Uit. De

LED (Afb. 6 pos 1) brandt

permanent (oriëntatielicht).

Handbetrieb

Durch einen langen

Tastendruck (größer 3 sek)

schaltet das Gerät in

manuellen Betrieb z.B. wenn

ein ungewöhnlich langer

Aufenthalt in einem Raum

notwendig ist. Die LED (Fig.6

Pos 1) leuchtet permanent

(Orientierungslicht). Der

nächste lange Tastendruck

(größer 3 sek) schaltet das

Gerät in den vorher

eingestellten Zustand zurück.

Manual operation

The devices switches to

manual operation if the

button is pressed for at

least 3 seconds e.g. if a

room is to be occupied for

an exceptionally long time.

The LED (fig. 6 item 1)

stays on permanently

(navigation light). The next

time the button is pressed

for longer than 3 seconds,

the device switches back

its previous state.

Mode manuel

Une pression longue sur la

touche (plus de 3 sec.) fait passer

l'appareil en , p. ex. mode manuel

lorsqu'un séjour prolongé

inhabituel est requis dans une

pièce. La DEL (Fig. 6, pos. 1)

s'allume en permanence (lumière

d'orientation). La prochaine

pression longue sur la touche

(plus de 3 sec.) fait passer

l'appareil dans le mode

précédemment configuré.

Handmatig bedrijf

Door lang op de toets te

drukken (langer dan 3 sec)

schakelt het toestel in

manueel bedrijf, bijv. als een

ongewoon lang verblijf in een

ruimte noodzakelijk is. De LED

(Afb. 6 pos 1) brandt

permanent (oriëntatielicht).

Door nog eens lang op de

toets te drukken (langer dan 3

sec) wordt het toestel in de

ervoor ingestelde toestand

teruggeschakeld.

18.01.2011

Produkt Specifikationer

Mærke:	Busch-Jaeger
Kategori:	Bevægelsesdetektor
Model:	6800-0-2282
Kode for international beskyttelse (IP):	IP20
Brugervejledning:	Ja
Produktfarve:	Palladium
Driftstemperatur (T-T):	0 - 35 °C
Husmateriale:	Plast
Forbindelsesteknologi:	Ledningsført
Certificering:	CE
Placering:	Indendørs
Monteringstype:	Væg
Sensortype:	Fotocelle sensor
Opdagelsesafstand:	5 m
Lys sensitivitet:	300 Lux
Installationshøjde (min.):	0.8 m
Installationshøjde (maks.):	1.2 m
Registreringsvinkel:	170 °
Kontakt:	28
