MINI-BAT/12DC/... Order No.:

MINI-BAT/12DC/1.6AH 2866572

MINI-BAT/12DC/2.6AH 2866569

MINI-BAT/12DC/... son baterías de plomo gel

sin mantenimiento para el empleo con

MINI DC-UPS/12DC/4.

1. Indicaciones de seguridad y

advertencias

Para garantizar un servicio seguro del módulo,

rogamos lea estas instrucciones atentamente.

Igualmente deben observarse las instrucciones

de servicio de la MINI DC-UPS empleada.

La instalación y la puesta en marcha solo puede

ser efectuada por personal correspondientemen-

te especializado. A tal efecto, deben considerar-

se las normas respectivas del país (p.ej. VDE,

DIN). Para el almacenamiento, el montaje y el

servicio de la batería hay que observar las

prescripciones de la VDE 0510.

Hay que cuidar de aportar una suficiente ventila-

ción y desaireación del emplazamiento para la

batería. La eliminación de las baterías debe rea-

lizarse en estado descargado según las prescrip-

ciones correspondientes.

En todos los trabajos a realizar hay que extraer el

fusible de la batería.

Para un intercambio de batería hay que emplear

dos baterías de igual número de carga.

2. Conexiones del módulo (Fig. 1):

1 Fusible DC

2 Cable de conexión,

3 Cable de conexión previamente

confeccionado

rojo = +12 V, negro = 0 V

3. Instalación (Fig .2)

El módulo de batería se encaja en todos los car-

riles de 35 mm según EN 60715.

El montaje debe de realizarse en posición hori-

zontal y en el lugar más frío del armario de distri-

bución. Para la función del módulo conforme a lo

prescrito no es necesario guardar una distancia

mínima respecto a otros módulos.

4. Conexión / cable de conexión

La conexión a la MINI DC-UPS se efectúa

• para la MINI-BAT/12DC/1.6AH:

a través de cable preconfeccionado

• para la MINI-BAT/12DC/2.6AH:

a través de cable de instalación fija.

El fusible debe insertarse después de haber

realizado la instalación.

MINI-BAT/12DC/... sont des accumulateurs

plomb-gel ne nécessitant aucune maintenance

utilisés avec MINI DC-UPS/12DC/4.

1. Conseils de sécurité et avertisse-

ments

Veuillez lire ce mode d'emploi dans sa totalité

pour garantir un fonctionnement sûr de l'appareil

! Le mode d'emploi se référant aux MINI DC-UPS

utilisées doit être également observé. L'installati-

on et la mise en service ne doivent être confiées

qu'à un personnel spécialisé dûment qualifié.

Il faut par ailleurs respecter les normes nationales

spécifiques (par exemple VDE, DIN, etc.). Les

spécifications de la norme VDE 0510 concernant

le stockage, le montage et le fonctionnement du

module accumulateur doivent être suivies.

Assurer une aération et une ventilation suffisan-

tes du local où se trouve le module accumulateur.

Les accumulateurs doivent être éliminés selon

les prescriptions y afférent une fois complète-

ment déchargés.

Le fusible sur le module accumulateur doit être

enlevé pour tout travail sur ce dernier !

Lorsqu'un accumulateur est remplacé, s'assurer

d'utiliser deux accumulateurs avec un numéro de

lot identique.

2. Raccordements d'appareils (Fig. 1) :

1 Fusible DC

2 Câble de raccordement,

3 Câble de liaison préconfectionné

rouge = +12 V, noir = 0 V

3. Installation (Fig.2)

Le module accumulateur peut s'encliquer sur

tous les supports de 35 mm selon EN 60715.

Le montage doit se faire à l’horizontale et à l’end-

roit le plus frais dans l’armoire électrique. Pour le

fonctionnement conforme de l’appareil, il n’est

pas nécessaire d’observer un intervalle minimal

par rapport aux autres modules.

4. Raccordement/câble de liaison

Le raccordement au MINI DC-UPS se fera

• pour MINI-BAT/12DC/1.6AH :

par le câble de liaison préconfectionné

• pour MINI-BAT/12DC/2.6AH :

par les câbles de liaison fixés.

Le fusible ne doit être installé qu’une fois

l’installation terminée.

MINI-BAT/12DC/... are maintenance-free lead

gel rechargeable batteries for use with

MINI DC-UPS/12DC/4.

1. Safety and warning notes

In order to guarantee safe operation of the de-

vice, please read these instructions thoroughly!

The operating instructions for the particular

MINI DC-UPS must also be observed.

The device may only be installed and put into

operation by qualified personnel. The correspon-

ding national regulations (e.g. VDE, DIN) must be

observed. The VDE 0510 regulations regarding

storage, installation and operation of the rechar-

geable battery module must be observed.

The site in which the rechargeable battery modu-

le is located must have sufficient ventilation. The

rechargeable batteries may only be disposed of

when fully discharged and in acc. with the valid

regulations.

The fuse must be removed from the rechargeable

battery module when work is being performed!

When replacing rechargeable batteries, please

note that only two rechargeable batteries from

the same batch may be used together!

2. Device connections (fig. 1):

1 DC fuse

2 connection cable,

3 preassembled connection cable

red = +12 V, black = 0 V

3. Installation (fig. 2)

Iit is possible to snap the rechargeable battery

module onto all 35 mm DIN rails in acc. with

EN 60715. The module should be installed hori-

zontally in the coolest part of the control cabinet.

For the device to function in the manner intended,

it is not necessary to observe any minimum spa-

cing to other modules.

4. Connection/Connecting cable

The connection at MINI DC-UPS is established

• with MINI-BAT/12DC/1.6AH:

via the preassembled connection cable

• with MINI-BAT/12DC/2.6AH:

via the permanently installed connection cable.

The fuse is not inserted until installation has

been completed.

MINI-BAT/12DC/... sind wartungsfreie Blei-Gel-

Akkumulatoren zur Verwendung mit

MINI DC-UPS/12DC/4.

1. Sicherheits- und Warnhinweise

Um einen sicheren Betrieb des Gerätes zu ge-

währleisten lesen Sie diese Anleitung bitte voll-

ständig durch! Die zutreffende Bedienungsanlei-

tung der verwendeten MINI DC-UPS ist ebenfalls

zu beachten.

Die Installation und Inbetriebnahme darf nur von

entsprechend qualifiziertem Fachpersonal

durchgeführt werden. Dabei sind die jeweiligen

landesspezifischen Vorschriften (z.B. VDE, DIN)

einzuhalten. Für Lagerung, Montage und Betrieb

des Akkumoduls sind die Bestimmungen der

VDE 0510 zu beachten.

Für ausreichende Be- und Entlüftung des Stand-

orts für das Akkumodul ist zu sorgen. Die Entsor-

gung der Akkumulatoren hat im entladenen Zu-

stand nach den zutreffenden Vorschriften zu

erfolgen.

Bei allen Arbeiten ist die Sicherung am Akkumo-

dul zu entfernen!

Bei Akkumulatorenwechsel sind zwei Akkumula-

toren gleicher Chargennummer zu verwenden

2. Geräteanschlüsse (Abb. 1):

1 DC-Sicherung

2 Anschlusskabel, fest installiert

3 vorkonfektioniertes Verbindungskabel

rot = +12 V, schwarz = 0 V

3. Installation (Abb.2)

Das Akkumodul ist auf alle 35 mm-Tragschienen

nach EN 60715 aufrastbar.

Die Montage sollte waagerecht und an der kühls-

ten Stelle im Schaltschrank erfolgen. Für die be-

stimmungsgemäße Gerätefunktion ist die Einhal-

tung eines Mindestabstands zu weiteren

Modulen nicht erforderlich.

4. Anschluss/Verbindungskabel

Der Anschluss an MINI DC-UPS erfolgt

• bei MINI-BAT/12DC/1.6AH:

über das vorkonfektionierte Verbindungskabel

• bei MINI-BAT/12DC/2.6AH:

über die fest installierten Verbindungskabel.

Die Sicherung ist erst nach erfolgter Instal-

lation einzusetzen.

MINI-BAT/12DC/1.6AH MINI-BAT/12DC/2.6AH

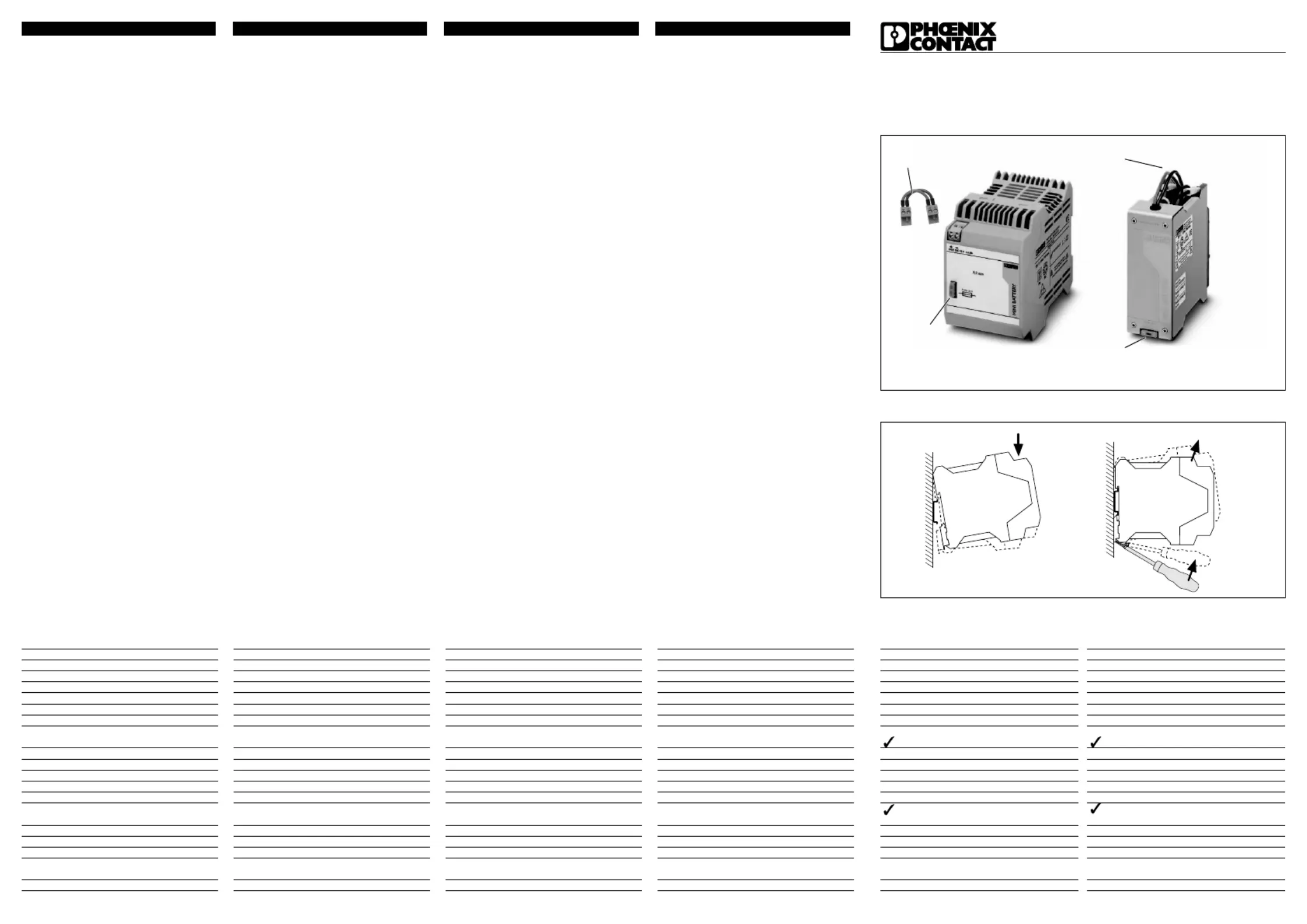

Abb./Fig. 1

Abb./Fig. 2

5. Datos técnicos 5. Caractéristiques techniques 5. Technical Data 5. Technische Daten

Referencia Código Type Référence de l'article Type Order No. Typ Artikel-Nr. MINI-BAT/12DC/1.6AH / 2866572 MINI-BAT/12DC/2.6AH / 2866569

Tensión nominal Tension nominale Nominal voltage Nennspannung 12 V DC 12 V DC

Capacidad nominal Capacité nominale Nominal capacity Nennkapazität 1,6 Ah 2,6 Ah

Corriente máx. de carga Courant de charge max. Max. charging current Max. Ladestrom 1,0 A 2,5 A

Tensión al final de la carga (para 20 °C) Tension finale de charge (à 20 °C) End-of-charge voltage (at 20 °C) Ladeschlussspannung (bei 20 °C) 13,8 V 13,8 V

Tiempo de puenteo Temps du buffer Buffer period Pufferzeit 1 A (45 min.) / 4 A (5 min.) 1 A (105 min.) / 4 A (30 min.)

Corriente nominal de salida máx. Courant de sortie nominal max. Nominal output current max. Nennausgangsstrom max. 10 A 25 A

Fusible de salida interno Fusible de sortie interne Output fuse internal Ausgangssicherung intern 10 A 25 A

Posibilidad de conexión en paralelo,

para aumento del tiempo de puenteo

Montage en parallèle autorisé,

pour augmenter le temps du buffer

Connection in parallel,

to increase the buffer time

Parallelschaltbarkeit,

zur Erhöhung der Pufferzeit

Datos generales Caractéristiques générales General data Allgemeine Daten

Tipo de protección / clase de protección Indice et classe de protection Degree of protection / Protection class Schutzart / Schutzklasse IP20 / III IP20 / III

Temperatura ambiente Température ambiante Ambient temperature Umgebungstemperatur 0 ... 40 °C 0 ... 40 °C

Duración (EUROBAT) años Durée de service (EUROBAT) années Service life (EUROBAT) Years Lebensdauer (EUROBAT) Jahre 4 (20 °C) 6 ... 9 (20 °C)

Puesta en servicio ulterior meses Mise en service la plus tardive mois Latest startup date Months späteste Inbetriebnahme Monate 9 (20 ... 30 °C) / 6 (30 ... 40 °C) 9 (20 ... 30 °C) / 6 (30 ... 40 °C)

Carcasa: poliamida PA, verde

chapa de acero galvanizada

Boîtier : Polyamide PA, verte

Tôle d'acier galvanisée

Housing Polyamide PA, green

Galvanized sheet steel

Gehäuse: Polyamid PA, grün

verzinktes Stahlblech

Dimensiones (A x A x P) Dimensions (L x H x P) Dimensions (W x H x D) Abmessungen (B x H x T) 67,5 mm x 99 mm x 107 mm 52 mm x 130 mm x 110 mm

Peso aprox. Poids env. Weight approx. Gewicht ca. 0,9 kg 1,7 kg

Referencia batería Type d'accumulateur Rechargeable battery type Typ Akkumulator Haze HZS 12-0,8 Panasonic LC-R121R3P

Vibración (según IEC 60068-2-6) Vibration (selon CEI 60068-2-6) Vibration (in acc. with IEC 60068-2-6) Vibration (nach IEC 60068-2-6) < 15 Hz, Amplitude ±2,5 mm, 15 ... 150 Hz: < 15 Hz, Amplitude ±2,5 mm, 15 ... 150 Hz:
