PORTUGUÊSE PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

MNR 9052860 - 03

www.phoenixcontact.com

Gruppo di continuità

In caso di guasto all'alimentazione, il gruppo di continuità QUINT-UPS

consente di continuare ad alimentare i carichi critici.

Caratteristiche

•Impiego universale grazie all'ingresso a range esteso

•Sfruttamento ottimale del tempo di buffer e monitoraggio preventivo

della batteria

•Massima efficienza energetica

•Ampie funzioni di segnalazione e parametrizzazione

•Flessibilità di configurazione

•Prima di mettere in servizio il dispositivo si raccomanda di leggere

interamente e attentamente le istruzioni per l'uso.

•Solo il personale specializzato può occuparsi dell'installaz., della

messa in servizio e del comando dell'apparecch.

•Effettuate una connessione corretta e garantite la protezione contro

le scosse elettriche.

•L'impiego del dispositivo è consentito solo con forme di rete con

conduttore neutro collegato a terra. È preferibile la forma di rete TN-

C-S. Attenersi alle norme vigenti a livello nazionale.

•Dimensionate e proteggete le linee in base alla corrente max. di

ingresso/uscita.

•Rispettare le prescrizioni di sicurezza e antinfortunistiche nazionali.

•Rispettare i limiti meccanici e termici.

•Garantire una convezione sufficiente (distanza minima sopra/sotto: 5

cm). La custodia in metallo può raggiungere temperature elevate.

•Montaggio in orizzontale (morsetto Input AC in basso).

•Dopo l'installazione coprire il vano di connessione in modo da evitare

contatti delle parti sotto tensione (ad es. montaggio nel quadro

elettrico).

Questo simbolo e il testo che lo accompagna forniscono

informazioni supplementari o rimandano ad altre fonti di

informazione.

Questo simbolo si riferisce a pericoli che possono causare

infortuni. Leggere con attenzione tutte le note contrassegnate

da questo simbolo per evitare possibili infortuni.

Ulteriori informazioni sono disponibili nella scheda tecnica alla

pagina www.phoenixcontact.net/catalog.

Avvertenze sulla sicurezza e sui pericoli

Impiegare una fonte con limitazione di corrente o un fusibile

adatto.

Il dispositivo deve essere installato in un armadio di comando

richiudibile e accessibile solo al personale specializzato.

Predisporre in prossimità del dispositivo un interruttore/

interruttore di potenza all'ingresso AC e sui morsetti della

batteria contrassegnati come separatori per questi dispositivi.

Attenzione: pericolo di morte da scosse elettriche!

Il presente apparecchio viene alimentato da più fonti - prima dei

lavori di manutenzione separare la fonte di corrente alternata e

la batteria per disinserire l'apparecchio.

AVVERTENZA - Pericolo di esplosione

Per evitare incendi, sostituire i fusibili solo con fusibili dello

stesso tipo e valore nominale.

Le uscite di commutazione sono uscite attive per bassissima

tensione di sicurezza (SELV). Possono essere impiegate

solamente in circuiti SELV consentiti.

1778:

Alimentation secourue

L'alimentation secourue QUINT-UPS assure la poursuite de l'alimentation

des charge critiques en cas de défaillance de l'alimentation.

Caractéristiques

•

Utilisation universelle grâce à une plage de tensions d'entrée étendue!:

•

Utilisation optimale de la durée de sauvegarde et surveillance préventive

des batteries

•Efficacité énergétique maximale

•Signalisation complète et paramétrage

•Configuration flexible

•Avant de mettre l'appareil en service, lire attentivement ces

instructions dans leur intégralité.

•Seul du personnel qualifié doit installer, mettre en service et utiliser

l'appareil.

•Procéder au raccordement dans les règles de l'art et garantir la

protection contre l'électrocution.

•L'utilisation de l'appareil est autorisée uniquement dans des réseaux

électriques dont le conducteur neutre est mis à la terre!; les

réglementations nationales en vigueur doivent être respectées.

•Dimensionner et protéger les câbles en fonction du courant d'entrée/

sortie max.

•Respecter la législation nationale en vigueur en matière de sécurité

et de prévention des accidents.

•Respecter les limites mécaniques et thermiques.

•Garantir que la convection sera suffisante (écart minimum haut/bas!:

5!cm). Le boîtier métallique peut devenir brûlant.

•Montage horizontal (module d'entrée AC en bas).

•

Après installation, recouvrir la zone des bornes pour éviter tout contact

fortuit avec des pièces sous tension (par exemple, montage en armoire).

Ce symbole et le texte qui l'accompagne vous donnent des

informations complémentaires ou renvoient à des sources

d'informations plus détaillées.

Ce symbole désigne des dangers risquant de causer des

dommages corporels. Veuillez respecter toutes les consignes

accompagnées de ce symbole afin d'éviter tout risque de

dommages corporels.

Vous trouverez de plus amples informations dans la fiche

technique correspondante sur le site www.phoenixcontact.net/

catalog.

Consignes de sécurité et avertissements

Utiliser une source à limitation de courant ou un fusible approprié.

L'appareil doit être utilisé dans une armoire électrique

verrouillable et accessible uniquement au personnel spécialisé.

Prévoir, à proximité de l'appareil, des commutateurs/

disjoncteurs sur l'entrée AC et sur les bornes de batterie,

caractérisés comme étant les dispositif de déconnexion de ces

appareils.

Attention!: danger de mort par électrocution.

Cet appareil est alimenté en tension par plusieurs sources!; par

conséquent, il convient de séparer la source de courant alternatif

de l'accumulateur d'énergie, avant d'effectuer des travaux

d'entretien, afin de mettre l'appareil hors tension.

AVERTISSEMENT - Risque d'explosion

Pour éviter un incendie, toujours remplacer les fusibles défectueux

par des fusibles de même type et de valeur nominale identique.

Les sorties de commutation sont des sorties actives dans le sens

des très basses tensions de sécurité (SELV). Elles doivent être

utilisées exclusivement dans des circuits de commutation SELV

admis.

1778:

Uninterruptible power supply

The QUINT-UPS uninterruptible power supply enables continued

supply of critical loads in the event of a power supply malfunction.

Features

•Worldwide use, thanks to wide-range input

•Optimum use of the buffer time and preventive battery monitoring

•Maximum energy efficiency

•Extensive signaling and parameterization

•Flexible configuration

•Read the instructions carefully and completely before startup of the

device.

•Only qualified specialists staff may install, set up and operate the

device.

•Establish connection correctly and ensure protection against electric

shock.

•Operation of the device is only permitted in mains network systems

with grounded neutral conductor. This mainly complies with the TN-

C-S mains network type. National regulations must be observed.

•Ensure cables are the correct size for the maximum input/output

current and have fuse protection.

•Observe the national safety and accident prevention regulations.

•Observe mechanical and thermal limits.

•Ensure sufficient convention (minimum gap above/below: 5 cm).

Metal housing can become hot.

•Horizontal mounting (terminal block AC input below).

•Following installation, cover the terminal area to prevent accidental

contact with live parts (e.g., installation in a control cabinet).

This symbol and the accompanying text provide the reader with

additional information or refer to detailed sources of information.

This symbol indicates hazards that could lead to personal injury.

Observe all instructions following this symbol to avoid possible

injury.

For additional information, please refer to the corresponding

data sheet at www.phoenixcontact.net/catalog.

Safety and warning instructions

Use current-limited source or suitable fuse.

The device must be installed in a control cabinet that can be

locked and only opened by specialist staff.

Provide a switch/circuit breaker close to the device at the AC

input and at the battery terminals, which are labeled as the

disconnecting device for this device.

CAUTION - Risk of electrical shock

This unit receives power from more than one source -

Disconnection of AC source and the energy storage is required

to de-energize this unit before servicing.

WARNING - Fire hazard

To reduce the risk of fire, replace only with same type and rating of

fuse.

The switching outputs are active outputs according to SELV.

These may only be operated on permitted SELV circuits.

1778:

Unterbrechungsfreie Stromversorgung

Die Unterbrechungsfreie Stromversorgung QUINT-UPS ermöglicht bei

Störung der Energieversorgung eine Weiterversorgung kritischer

Lasten.

Merkmale

•Weltweit einsetzbar durch Weitbereichseingang

•Optimale Nutzung der Pufferzeit und präventive Batterie-

Überwachung

•Maximale Energieeffizienz

•Umfangreiche Signalisierung und Parametrierung

•Flexibel konfigurierbar

•Lesen Sie die Anleitung vor der Inbetriebnahme des Geräts bitte

sorgfältig und vollständig durch.

•Nur qualifiziertes Fachpersonal darf das Gerät installieren, in Betrieb

nehmen und bedienen.

•Anschluss fachgerecht ausführen und Schutz gegen elektrischen

Schlag sicherstellen.

•Der Betrieb des Geräts ist nur an Netzformen mit geerdetem

Neutralleiter erlaubt. Vorzugsweise entspricht dieses der Netzform

TN-C-S. Nationale Vorschriften sind zu beachten.

•Leitungen dem max. Eingangs-/Ausgangsstrom entsprechend

dimensionieren und absichern.

•Nationale Sicherheits- und Unfallverhütungsvorschriften sind

einzuhalten.

•Mechanische und thermische Grenzen sind einzuhalten.

•Ausreichende Konvektion sicherstellen (Mindestabstand oben/

unten: 5 cm). Metallgehäuse kann heiß werden.

•Montage waagerecht (Klemme Input AC unten).

•Nach der Installation den Klemmenbereich abdecken, um

unzulässiges Berühren spannungsführender Teile zu vermeiden (z.

B. Einbau im Schaltschrank).

Dieses Symbol und der dazugehörige Text vermitteln

zusätzliche Informationen oder verweisen auf weiterführende

Informationsquellen.

Dieses Symbol kennzeichnet Gefahren, die zu

Personenschäden führen können. Beachten Sie alle Hinweise,

die mit diesem Hinweis gekennzeichnet sind, um mögliche

Personenschäden zu vermeiden.

Weitere Informationen finden Sie im zugehörigen Datenblatt

unter www.phoenixcontact.net/catalog.

Sicherheits- und Warnhinweise

Strombegrenzte Quelle oder geeignete Sicherung verwenden.

Das Gerät ist in einen verschließbaren, nur durch Fachpersonal

zu öffnenden, Schaltschrank zu installieren.

Sehen Sie in der Nähe des Geräts jeweils einen Schalter/

Leistungsschalter am AC-Eingang und an den Batterieklemmen

vor, die als Trennvorrichtung für diese Geräte gekennzeichnet sind.

Vorsicht: Lebensgefahr durch Stromschlag!

Dieses Gerät wird aus mehr als einer Quelle mit Spannung versorgt

- trennen Sie vor Wartungsarbeiten die Wechselstromquelle und

den Energiespeicher voneinander, um das Gerät abzuschalten.

WARNUNG - Explosionsgefahr

Um einen Brand zu verhindern, ersetzen Sie Sicherungen nur

durch solche desselben Typs und Nennwerts.

Bei den Schaltausgängen handelt es sich um aktive Ausgänge

gemäß Sicherheitskleinspannung (SELV). Diese dürfen nur an

zulässigen SELV-Schaltkreisen betrieben werden.

1778:

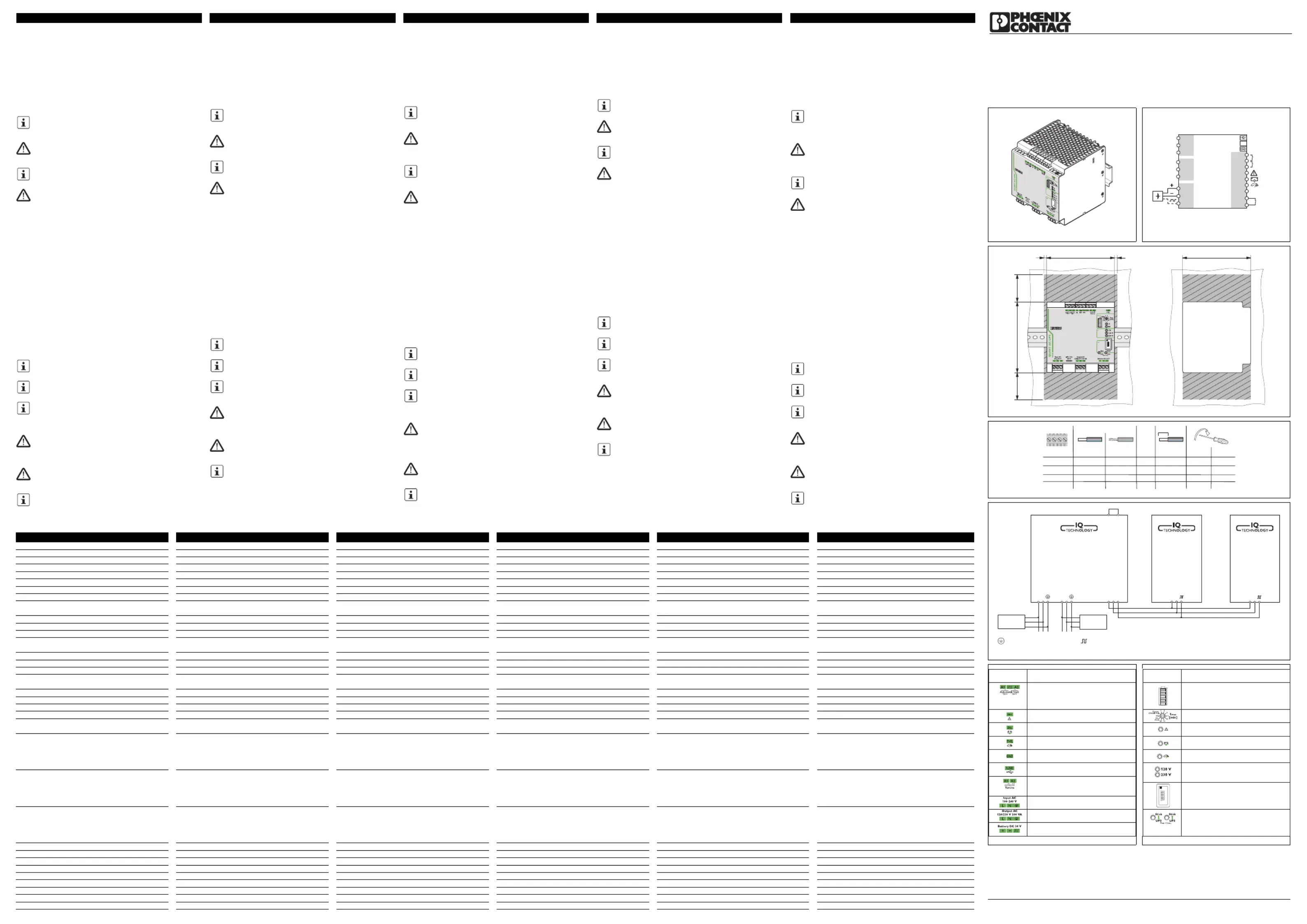

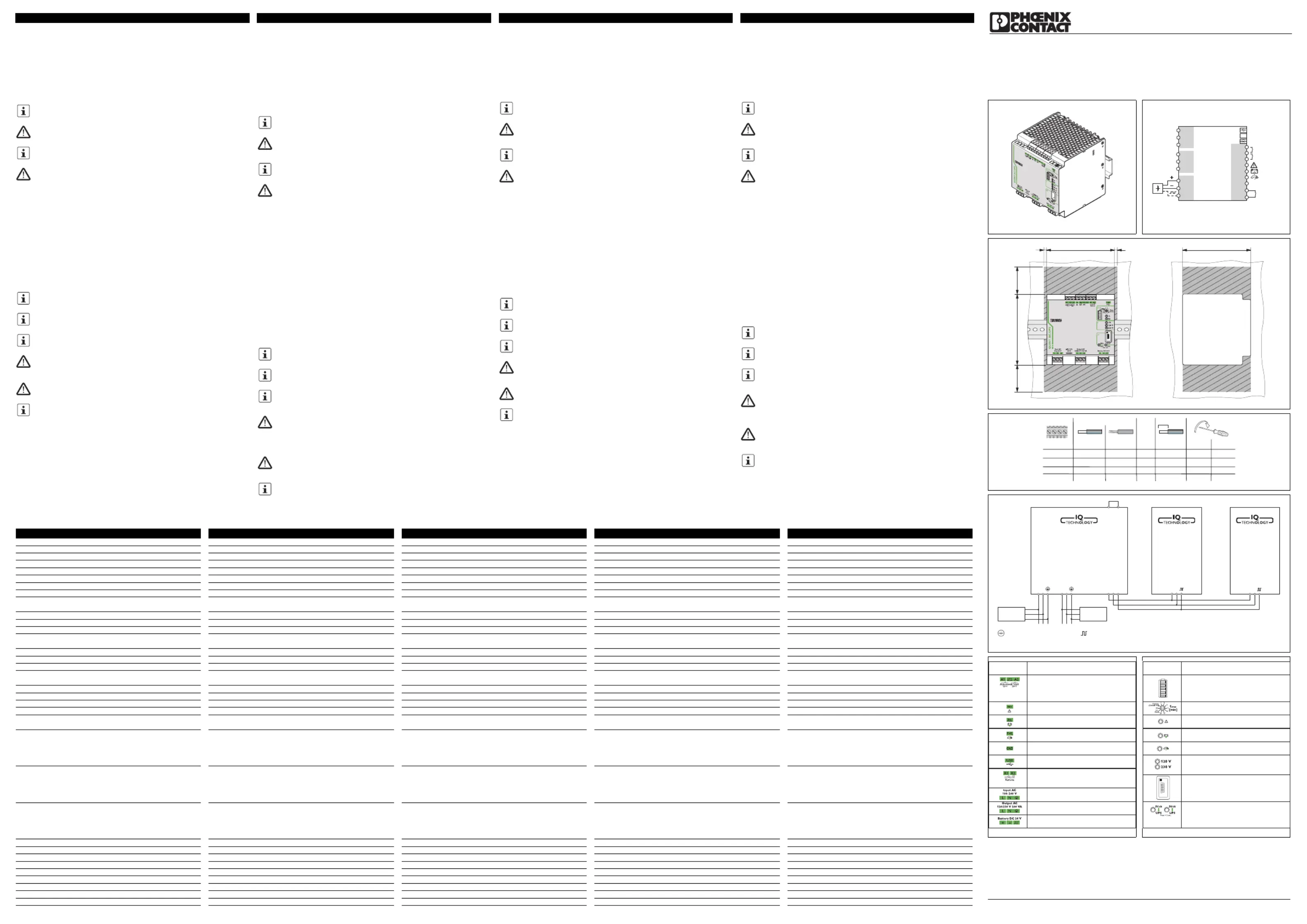

QUINT-UPS/ 1AC/1AC/500VA 2320270

Abb./Fig. 1 Abb./Fig. 2

Abb./Fig. 3

Abb./Fig. 4

Abb./Fig. 5

Abb./Fig. 6 Abb./Fig. 7

Battery

24V

Output

120/230 V

Input

120/230 V

PE Confirm

Data-Port

IFS

USB-Port

Signals

Remote

Alarm

Bat.-Mode

Power-Boost

Autonomic-

Start

120V 230V

GND

125

50130

1255 5

AWG

18-10

L [mm]

[Nm] [lb in]

0,5-0,6 5-7

Input AC

18-10

24-10

0,5-0,6

5-7

Output AC

Signals

[mm²]

1,5-6

[mm²]

1,5-4

1,5-6

0,2-2,5

1,5-4

0,2-2,5

12-10 8 0,5-0,6 5-7Battery DC 1,5-6 1,5-4

Energy Storage

+ -

+ -+ -

Energy StorageEnergy Storage

+ -

+ -+ -

buffered

AC Load

unbuffered

AC Load

QUINT

AC UPS

R1 R2

Input

L N

Output

L N

Battery

+ -

Protective earth Battery control

Output voltage AC, Buffered Load

Battery voltage and control signal

Autonomic-Start

Battery-Mode 120 V: + 24 V DC to A1

Battery-Mode 230 V: + 24 V DC to A2

Terminal

Switching output Battery-Mode,

Switching output, POWER BOOST

Ground

USB port, Mini type B

Remote ON:

Jumper R1 to R2 or + 24 V DC to R2

Input voltage AC

Note

Switching output, Alarm

Push Buttons: Read/Write

FS-CONFSTICK

functionality

of Data Port with the I

Element

Data Port for connection to a PC or

using a IFS-CONFSTICK

Note

LED: Alarm

LED: Battery-Mode

LED: POWER BOOST

LED: Active Input voltage

LED Bargraph: Charge of battery

Rotary switch: UPS Operation-Mode

DEUTSCHENGLISHFRANÇAISITALIANO

Einbauanweisung für den Elektroinstallateur

EN Installation note for electrical personnel

FR Instructions d'installation pour l'électricien

IT Istruzioni di montaggio per l'elettricista installatore

2011-12-20

Fonte de alimentação ininterrupta

A alimentação com corrente sem interrupção QUINT-UPS permite no

caso de queda da energia continuar a alimentação com energia de

carga críticas.

Característivas

•Aplicável mundialmente através da entrada de faixa ampla

•Utilização perfeita do tempo de bateria e monitoramento de bateria

preventivo

•Máxima eficiência energética

•Sinalização e parametrização abrangente

•Configuração flexível

•Ler as instruções de forma cuidadosa e completa antes da

colocação em funcionamento.

•O equipamento somente pode ser instalado, colocado em

funcionamento e operado por pessoal técnico qualificado.

•Executar conexão de rede profissional e garantir proteção contra

impacto.

•A operação do equipamento apenas é permitida em formatos de

rede com um condutor neutro aterrado. Isso corresponde

preferencialmente ao formato de rede P-C-S. Regulamentos

nacionais devem ser observados.

•Dimensionar e proteger cabos conforme a máx. corrente de entrada/

saída.

•Devem ser cumpridas as normas nacionais de segurança e

prevenção de acidentes.

•Observar os limites mecânicos e térmicos.

•Garantir convecção suficiente (distância inferior / superior: 5 cm). A

caixa de metal pode sobreaquecer.

•Montagem horizontal (borne Input CA embaixo).

•Após a instalação, cobrir a área de bornes, para evitar o contato não

permitido com peças energizadas (por ex. instalação no quadro de

comando).

Este símbolo e o texto correspondente oferecem informações

adicionais ou indicam uma fonte para obter informações mais

detalhadas.

Este símbolo identifica perigos que podem levar a danos

pessoais. Observe todos os avisos identificados com este

símbolo para evitar possíveis danos pessoais.

Outras informações encontram-se respectiva na ficha técnica

em www.phoenixcontact.net/catalog.

Avisos de segurança e alertas

Utilizar fonte com limitação de corrente ou fusível adequado.

O equipamento deve ser instalado num armário de distribuição

apenas acessível para o pessoal técnico qualificado.

Prever na proximidade do dispositivo um interruptor/disjuntor

na entrada de AC e nos bornes de bateria que deve ser

identificado como dispositivo de separação para estes

dispositivos.

Cuidado: Perigo de morte devido à choque elétrico!

Este dispositivo é alimentado por mais de uma fonte de tensão

- antes de trabalhos de manutenção, separar a fonte de tensão

alternada do reservatório de energia para desligar o dispositivo.

ATENÇÃO - Perigo de explosão

Para impedir um incêndio, substituir fusíveis apenas por outros do

mesmo tipo e valor nominal.

No caso das saídas comutadas trata-se de saídas ativas

conforme tensão baixa de segurança (SELV). As mesmas

apenas podem ser operadas em circuitos SELV autorizados.

1778:

PT Instrução de montagem para o eletricista

PNR 104562 - 03

Dados técnicos Dati tecnici Caractéristiques techniques Technical data Technische Daten

Dados de entrada Dati d'ingresso Données d'entrée Input data Eingangsdaten

Tensão nominal de entrada Tensione d'ingresso nominale Tension d'entrée nominale Nominal input voltage Nenneingangsspannung 120 V AC / 230 V AC

Faixa de tensão de entrada Range tensione d'ingresso Plage de tensions d'entrée Input voltage range Eingangsspannungsbereich 96 V AC ... 264 V AC

Faixa de frequência Frequenza Plage de fréquence Frequency range Frequenzbereich 45 Hz ... 65 Hz

Consumo de energia Corrente assorbita (a carico nominale) Courant absorbé Current consumption Stromaufnahme

4,3 A / 6,8 A max. ( 120 V AC ) ; 2,2 A / 3,7 A max. ( 230 V!AC )

Fusível de pré-proteção adicional Prefusibile ammesso Fusible de puissance homologué Permissible backup fuse Zulässige Vorsicherung B16 ( 230 V AC ) / 20 A ( 120 V AC, Listed breaker )

Dados de saída (alimentação por rede) Dati di uscita (funzionamento di rete) Données de peration) Ausgangsdaten (Netzbetrieb)sortie (mode secteur) Output data (mains o

Tensão de saída nominal Tensione di uscita nominale Tension de sortie nominale Nominal output voltage Nennausgangsspannung 120 V AC / 230 V AC

Corrente nominal de saída INconstante Tensione nominale di uscita I

Npermanente Courant nominal de sortie INpermanent Nominal output current I

Npermanent Nennausgangsstrom I

Ndauerhaft 4,3 A (120 V AC) / 2,2 A (230 V AC) ( -25 °C ... 50 °C )

POWER BOOST constante POWER BOOST permanente POWER BOOST permanent POWER BOOST permanent POWER BOOST dauerhaft 5,2 A (120 V AC) / 2,7 A (230 V AC) ( -25 °C ... 40 °C )

Potência de saída Potenza d'uscita Puissance de sortie Output power Ausgangsleistung 500 VA / 400 W

Dados de saída (alimentação por bateria) Dati di uscita (funzionamento batteria) Données de sortie (mode batterie) Output data (battery operation) Ausgangsdaten (Batteriebetrieb)

Tensão de saída nominal Tensione di uscita nominale Tension de sortie nominale Nominal output voltage Nennausgangsspannung 120 V AC / 230 V AC

Corrente nominal de saída INconstante Tensione nominale di uscita I

Npermanente Courant nominal de sortie INpermanent Nominal output current I

Npermanent Nennausgangsstrom I

Ndauerhaft 4,3 A (120 V AC) / 2,2 A (230 V AC) ( -25 °C ... 50 °C )

POWER BOOST 5 segundos POWER BOOST 5 secondi POWER BOOST 5 secondes POWER BOOST 5 seconds POWER BOOST 5 Sekunden 5,2 A (120 V AC) / 2,7 A (230 V AC) ( -25 °C ... 40 °C )

Potência de saída Potenza d'uscita Puissance de sortie Output power Ausgangsleistung 500 VA / 400 W

Acumulador de energia Batteria Accumulateur d'énergie Power storage device Energiespeicher

Tensão UNTensione nominale U

NTension nominale U

NNominal voltage UNNennspannung UN24 V DC

Tensão final de carga Tensione di carica Tension en fin de charge End-of-charge voltage Ladeschlussspannung 24 V DC ... 29 V DC

( com compensação de temperatura ) ( a compensazione di temperatura ) ( compensation thermique ) ( temperature compensated ) ( temperaturkompensiert )

Faixa de capacidade nominal Range capacità nominale Plage de capacité nominale Nominal capacity range Nennkapazitätsbereich 3 Ah ... 200 Ah

Corrente de carregamento máx. Corrente di carica max. Courant de charge max. Charge current max. Ladestrom max. 2 A

Fusível de pré-proteção adicional Prefusibile ammesso Fusible de puissance homologué Permissible backup fuse Zulässige Vorsicherung 50 A

Sinalização Segnalazione Signalisation Signaling Signalisierung

Modo de operação CA Modo operativo AC Mode de fonctionnement AC AC mode of operation AC-Betriebsart

Visualização verde Segnalazione stato verde Affichage d'état vert Status display green Statusanzeige grün LED

Alarme Allarme Alerte Alarm Alarm

Visualização vermelho Segnalazione stato rosso Affichage d'état rouge Status display red Statusanzeige rot LED

Saída de ligação Transistor Uscita di commutazione Transistor Sortie de couplage Transistor Switching output Transistor Schaltausgang Transistor 24 V , 25 mA ( SELV )

(Ajuste prévio: saída de ligação - active low) (impostazione predefinita, uscita di commutazione - active

low) (pré-réglage sortie de couplage - active low) (Preset: switching output - active low) (Voreinstellung: Schaltausgang - active low) Alarm

Modo de bateria Battery Mode Mode batterie Battery mode Battery Mode

Visualização amarelo Segnalazione stato giallo Affichage d'état jaune Status display yellow Statusanzeige gelb LED

Saída de ligação Transistor Uscita di commutazione Transistor Sortie de couplage Transistor Switching output Transistor Schaltausgang Transistor 24 V , 25 mA ( SELV )

(Ajuste prévio: saída de ligação - active high) (impostazione predefinita, uscita di commutazione - active

high)

(pré-réglage sortie de couplage - active high) (Preset: switching output - active high) (Voreinstellung: Schaltausgang - active high) Battery Mode

POWER BOOST POWER BOOST POWER BOOST POWER BOOST POWER BOOST

Visualização amarelo Segnalazione stato giallo Affichage d'état jaune Status display yellow Statusanzeige gelb LED

Saída de ligação Transistor Uscita di commutazione Transistor Sortie de couplage Transistor Switching output Transistor Schaltausgang Transistor 24 V , 25 mA ( SELV )

(Ajuste prévio: saída de ligação - active high) (impostazione predefinita, uscita di commutazione - active

high)

(pré-réglage sortie de couplage - active high) (Preset: switching output - active high) (Voreinstellung: Schaltausgang - active high) POWER BOOST

Dados Gerais Dati generali Caractéristiques générales General data Allgemeine Daten

Eficiência Efficienza Rendement Efficiency Wirkungsgrad > 98 %

Grau de proteção / Classe de proteção Grado di protezione / Classe di protezione Indice de protection / Classe de protection Degree of protection / Protection class Schutzart / Schutzklasse IP20 / I

Derating Derating Déclassement Derating Derating 50 °C ... 70 °C ( 2,5 %/K )

Temperatura ambiente (operação) Temperatura di utilizzo (Funzionamento) Température ambiante (Fonctionnement) Ambient temperature (operation) Umgebungstemperatur (Betrieb) -25 °C ... 70 °C

Temperatura ambiente (armazenamento/transporte) Temperatura ambiente (stoccaggio/trasporto) Température ambiante (stockage/transport) Ambient temperature (storage/transport) Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Umidade com 25 °C, sem condensação Umidità a 25 °C, nessuna condensa Humidité à 25 °C, sans condensation Humidity at 25°C, no condensation Feuchtigkeit bei 25 °C, keine Betauung ≤ 95 %
