Modulo batteria MINI-BAT/24DC/1.3AH

I MINI-BAT/24DC/1.3AH sono dei moduli batteria piombo-AGM

esenti da manutenzione, concepiti per l'uso con MINI-DC-UPS

24DC/2.

Norme di sicurezza e avvertenze

Solo personale specializzato può occuparsi dell'installazione

dell'apparecchio e della sua messa in servizio. Rispettare le

norme di sicurezza e antinfortunistiche nazionali.

•Non eseguire mai interventi con la tensione inserita.

•Effettuare una connessione di rete corretta e garantire la

protezione contro le scosse elettriche.

•Dimensionare e proteggere a sufficienza le linee.

•Dimensionare e proteggere separatamente le linee del lato

secondario in base alla corrente max. di uscita.

•Per il montaggio, l'uso e l'immagazzinamento del modulo

batteria attenersi alle disposizioni della VDE 0510.

•In caso di immagazzinamento del modulo batteria, tenere

sempre conto dell'ultima messa in servizio e, se necessario,

ricaricare la batteria. La ricarica della batteria può avvenire solo

con il gruppo di continuità.

•Rimuovere il fusibile del modulo batteria per tutta la durata

dell'installazione o della sostituzione del modulo.

•Il modulo batteria non richiede manutenzione e non deve

essere aperto.

•Garantire una sufficiente aerazione e disaerazione del luogo di

impiego del modulo batteria.

•Evitare fiamme libere, brace o scintille in prossimità del modulo

batteria.

Connessioni di apparecchiature

– Morsetto di collegamento +

– Morsetto di collegamento -

– Cavo di connessione

– Fusibile DC

Installazione

Il dispositivo è applicabile su tutte le guide di montaggio da

35mm a norma EN60715. La posizione di montaggio normale è

orizzontale.

Montare il dispositivo nel punto più freddo dell'armadio di

comando.

Per il funzionamento conforme del dispositivo non è necessario

rispettare una distanza minima dagli altri moduli.

Connessione/cavo di connessione

La connessione a MINI-DC-UPS avviene mediante il cavo di

connessione fisso.

Ulteriori informazioni sono disponibili nella scheda tecnica

alla pagina www.phoenixcontact.net/products.

ANSI/ISA 12.12.01:

A I COMPONENTI ELETTRICI SONO ADATTI

ESCLUSIVAMENTE PER APPLICAZIONI IN AREE A

RISCHIO DI ESPLOSIONE (CLASS I, DIVISION 2,

GROUPS A,B,C E D) O IN AREE NON EX.

B L'INSERIMENTO E L'ESTRAZIONE DI COMPONENTI

ELETTRICI SONO PERMESSI SOLO CON

L'ALIMENTAZIONE DI TENSIONE SPENTA O SE È

GARANTITA UN'ATMOSFERA NON ESPOSTA AL

PERICOLO DI ESPLOSIONI!

C AVVERTENZA: LA SOSTITUZIONE DI COMPONENTI

PUÒ LIMITARE L'IDONEITÀ PER LE AREE DIVISION 2.

D AVVERTENZA: UN'INTERAZIONE CON DETERMINATE

SOSTANZE CHIMICHE POTREBBE LIMITARE LE

PROPRIETÀ DI TENUTA DEI MATERIALI UTILIZZATI

NEL RELÈ.

508:

Cavo in rame; temperatura di esercizio > 75 °C

(temperatura ambiente < 55 °C) e > 90 °C (temperatura

ambiente < 75 °C).

Inserire il fusibile solo a installazione ultimata.

Non gettare le batterie e gli accumulatori esausti nei rifiuti

domestici. Smaltirli secondo le prescrizioni vigenti a livello

nazionale.

È possibile riconsegnare le batterie e gli accumulatori

esausti anche a Phoenix Contact o al produttore.

Module de batterie MINI-BAT/24DC/1.3AH

Les MINI-BAT/24DC/1.3AH sont des modules de batterie AGM

au plomb destinés à être utilisés avec la MINI-DC-UPS 24DC/2.

Consignes de sécurité et avertissements

Seul du personnel qualifié doit installer et mettre en service

l'appareil. Respecter la législation nationale en vigueur en

matière de sécurité et de prévention des accidents.

•Ne jamais travailler lorsqu'une tension est appliquée !

•Procéder au raccordement secteur dans les règles de l'art et

garantir la protection contre l'électrocution.

•Dimensionner et protéger les câbles correctement.

•Dimensionner et protéger les câbles côté secondaire en

fonction du courant de sortie maximal.

•Respecter les dispositions de la DIN VDE 0510 lors du

stockage, du montage et du fonctionnement du module de

batterie.

•En cas de stockage du module de batterie, toujours tenir

compte de la date maximum de mise en service et recharger la

batterie si nécessaire. Toujours utiliser une alimentation

secourue pour recharger la batterie.

•Durant l'installation ou le remplacement du module de batterie,

retirer le fusible.

•Le module de batterie ne nécessite aucun entretien et il est

interdit de l'ouvrir.

•Veiller à ce que le lieu d'installation des batteries soit

suffisamment ventilé et aéré.

•Le module de batterie ne soit jamais exposé à une flamme nue,

un élément incandescent ou à des étincelles.

Eléments de connexion de l’appareil

– Borne de raccordement +

– Borne de raccordement -

– Câble de raccordement

– Fusible DC

Installation

L'appareil est encliquetable sur tous les profilés 35 mm

conformes à EN 60715. L'emplacement normal du montage est 

horizontal.

Il doit être monté à l'endroit le plus frais de l'armoire électrique.

L'écart latéral existant par rapport à d'autres modules n'a aucune

incidence sur le fonctionnement de l'appareil dans le cadre d'une

utilisation conforme.

Raccordement / Câble de raccordement

Le raccordement à la MINI-DC-UPS est effectué via le câble de

raccordement installé de façon permanente.

Vous trouverez de plus amples informations dans la fiche

technique correspondante sur le site

www.phoenixcontact.net/products.

ANSI/ISA 12.12.01 :

A LES RESSOURCES ELECTRIQUES SONT DESTINEES

EXCLUSIVEMENT A UNE UTILISATION EN

ATMOSPHERE EXPLOSIBLE (CLASSE I, DIVISION 2,

GROUPES A, B, C ET D) OU NON.

B LES RESSOURCES ELECTRIQUES NE DOIVENT ETRE

CONNECTEES ET DECONNECTEES QUE LORSQUE

L'ALIMENTATION EN TENSION EST DESACTIVEE OU

QU'IL EST GARANTI QUE L'ENVIRONNEMENT N'EST

PAS EXPLOSIBLE !

C AVERTISSEMENT: REMPLACEMENT DE

COMPOSANTS PEUT COMPROMETTRE

L'UTILISATION EN ATMOSPHERE DE DIVISION 2.

D AVERTISSEMENT : UNE INTERACTION AVEC 

CERTAINS PRODUITS CHIMIQUES PEUT ALTERER

LES PROPRIETES D'ETANCHEITE DES MATERIAUX

UTILISES EN RELAIS ETANCHE.

508:

Câble en cuivre, température de service > 75 °C

(température ambiante < 55 °C) et > 90 °C (température

ambiante < 75 °C).

Le fusible doit être mis en place après l'installation réussie.

Ne pas éliminer les batteries et accumulateurs usagés

avec les déchets ménagers. Il convient de les éliminer en

respectant la réglementation nationale en vigueur.

Il est possible de renvoyer les batteries et accumulateurs

usagés à Phoenix Contact ou à leur fabricant.

MINI-BAT/24DC/1.3AH battery module

MINI-BAT/24DC/1.3AH are maintenance-free lead AGM battery

modules for use with MINI-DC-UPS 24DC/2.

Safety notes and warning instructions

Only qualified specialist personnel may install and start up the

device. National safety and accident prevention regulations must

be observed.

•Never carry out work on live parts.

•Establish mains connection correctly and ensure protection

against electric shock.

•Ensure supply lines are the correct size and have sufficiant

fuse protection.

•Ensure cables on the secondary side are the correct size for

the maximum output current and have separate fuse

protection.

•The VDE 0510 regulations regarding storage, installation and

operation of the battery module must be observed.

•When storing the battery module, observe the latest startup

date of the battery module and recharge, if necessary. The

battery may only be recharged using an uninterruptible power

supply unit.

•The fuse for the battery module must be removed when

installing or replacing the battery module.

•The battery module is maintenance-free and may not be

opened.

•The location for the battery module must allow for sufficient

ventilation.

•Keep flames, embers or sparks away from the battery module.

Device connections

– Connection terminal block +

– Connection terminal block -

– Connecting cable

– DC fuse

Installation

The device can be snapped onto all 35 mm DIN rails according to

EN 60715. Normal mounting position is horizontally.

The device should be installed in the coolest part of the control

cabinet.

In order for the device to function in the manner intended it is not

necessary to observe any minimum spacing to other modules.

Connection/connecting cable

The connection to the MINI-DC-UPS is established using the

permanently installed connecting cables.

For additional information, please refer to the

corresponding data sheet at www.phoenixcontact.net/

products.

ANSI/ISA 12.12.01:

A THIS EQUIPMENT IS SUITABLE FOR USE IN CLASS I,

DIVISION 2, GROUPS A, B, C, AND D HAZARDOUS

LOCATIONS OR NON-HAZARDOUS LOCATIONS

ONLY.

B WARNING - EXPLOSION HAZARD - DO NOT

DISCONNECT EQUIPMENT UNLESS POWER HAS

BEEN SWITCHED OFF OR THE AREA IS KNOWN TO

BE NON-HAZARDOUS.

C WARNING: SUBSTITUTION OF COMPONENTS MAY

IMPAIR SUITABILITY FOR DIVISION 2.

D WARNING: EXPOSURE OF IMPLEMENTED RELAIS TO

SOME CHEMICALS MAY DEGRADE THE SEALING

PROPERTIES OF MATERIALS USED IN THE SEALED

RELAYS.

508:

Copper cable; operating temperature > 75°C (ambient

temperature < 55°C) and > 90°C (ambient temperature <

75°C).

Only insert the fuse once installation has been completed.

Do not dispose of used batteries and accumulators in the

household waste. They should be disposed of in

accordance with the currently applicable national

regulations.

You can return used batteries and accumulators to

Phoenix Contact or the manufacturer.

Batteriemodul MINI-BAT/24DC/1.3AH

MINI-BAT/24DC/1.3AH sind wartungsfreie Blei-AGM-

Batteriemodule zur Verwendung mit MINI-DC-UPS 24DC/2.

Sicherheits- und Warnhinweise

Nur qualifiziertes Fachpersonal darf das Gerät installieren und in

Betrieb nehmen. Nationale Sicherheits- und

Unfallverhütungsvorschriften sind einzuhalten.

•Niemals bei anliegender Spannung arbeiten.

•Netzanschluss fachgerecht ausführen und Schutz gegen

elektrischen Schlag sicherstellen.

•Zuleitungen ausreichend dimensionieren und absichern.

•Sekundärseitige Leitungen dem max. Ausgangsstrom

entsprechend dimensionieren und gesondert absichern.

•Für Lagerung, Montage und Betrieb des Batteriemoduls die

Bestimmungen der VDE 0510 beachten.

•Bei Lagerung des Batteriemoduls immer die späteste

Inbetriebnahme beachten und die Batterie ggf. nachladen. Das

Nachladen der Batterie darf nur mit der Unterbrechungsfreien

Stromversorgung erfolgen.

•Für die Dauer der Installation oder Wechsel des

Batteriemoduls die Sicherung am Batteriemodul entfernen.

•Das Batteriemodul ist wartungsfrei und darf nicht geöffnet

werden.

•Für ausreichende Be- und Entlüftung des Batteriestandortes

sorgen.

•Keine offene Flamme, Glut oder Funken in die Nähe des

Batteriemoduls bringen.

Geräteanschlüsse

– Anschlussklemme +

– Anschlussklemme -

– Anschlusskabel

– DC-Sicherung

Installation

Das Gerät ist auf alle 35-mm-Tragschienen nach EN 60715 

aufrastbar. Die Normaleinbaulage ist waagerecht.

Die Montage sollte an der kühlsten Stelle im Schaltschrank

erfolgen.

Für die bestimmungsgemäße Gerätefunktion ist die Einhaltung

eines Mindestabstands zu weiteren Modulen nicht erforderlich.

Anschluss/Verbindungskabel

Der Anschluss an MINI-DC-UPS erfolgt über die fest installierten

Verbindungskabel.

Weitere Informationen finden Sie im zugehörigen

Datenblatt unter www.phoenixcontact.net/products.

ANSI/ISA 12.12.01:

A DIE ELEKTRISCHEN BETRIEBSMITTEL SIND FÜR

ANWENDUNGEN IN EXPLOSIONSGEFÄHRDETEN

BEREICHEN (CLASS I, DIVISION 2, GROUPS A,B,C

UND D) ODER IN NICHT EX-BEREICHEN GEEIGNET.

B DAS ZIEHEN UND STECKEN VON ELEKTRISCHEN

BETRIEBSMITTELN IST NUR BEI

AUSGESCHALTETER SPANNUNGSVERSORGUNG

ODER BEI SICHERSTELLUNG EINER

NICHTEXPLOSIONSGEFÄHRDETEN ATMOSPHÄRE

ERLAUBT!

C WARNUNG: DAS ERSETZEN VON KOMPONENTEN

KANN DIE EIGNUNG FÜR DIVISION 2-BEREICHE

BEEINTRÄCHTIGEN.

D WARNUNG: EIN ZUSAMMENWIRKEN MIT

BESTIMMTEN CHEMISCHEN SUBSTANZEN KÖNNTE

DIE DICHTUNGSEIGENSCHAFTEN DER IM DICHTEN

RELAIS VERWENDETEN MATERIALIEN

BEEINTRÄCHTIGEN.

508:

Kupferkabel; Betriebstemperatur > 75 °C

(Umgebungstemperatur < 55 °C) und > 90 °C

(Umgebungstemperatur < 75 °C).

Die Sicherung erst nach erfolgter Installation einsetzen.

Altbatterien und -akkus nicht dem Hausmüll zuführen.

Entsorgen Sie diese gemäß den jeweils gültigen

nationalen Vorschriften.

Sie können die Altbatterien und -akkus auch an Phoenix

Contact oder den Hersteller zurück geben.

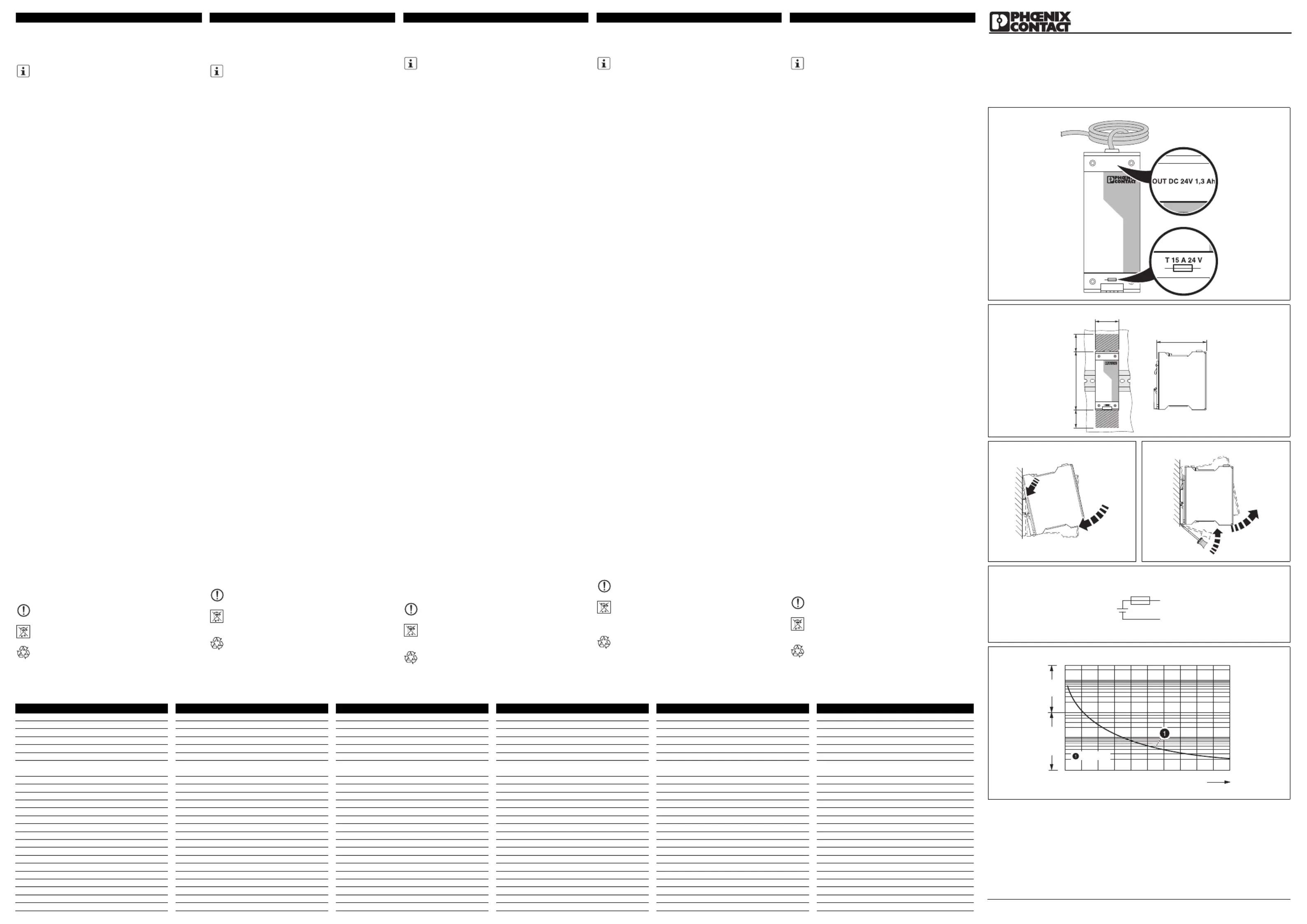

MINI-BAT/24DC/1.3AH 2866417





 





T 15 A 24 V

MINI BATTERY

OUT DC 24V 1,3 Ah

T 15 A 2 4 V

MINI BATTERY

OU T DC 24V 1,3 Ah

130

30 30

110,5

0 1 2 3 4 5 6 7 8 8 10

= 1,3 Ah

Time [min] Time [h]

Current [A]

DEUTSCHENGLISHFRANÇAISITALIANO

Einbauanweisung für den Elektroinstallateur

EN Installation notes for electricians

FR Instructions d'installation pour l'électricien

IT Istruzioni di montaggio per l'elettricista installatore

2013-08-15

Módulo de bateria MINI-BAT/24DC/1.3AH

Os MINI-BAT/24DC/1.3AH são módulos de bateria de chumbo

AGM sem manutenção para utilização com MINI-DC-UPS 24DC/

Instruções de segurança e alerta

O equipamento somente pode ser instalado e colocado em

funcionamento por pessoal técnico qualificado. Devem ser

cumpridas as normas nacionais de segurança e prevenção de

acidentes.

•Nunca trabalhar sob tensão.

•Executar conexão de rede profissional e garantir proteção

contra impacto.

•Dimensionar e proteger as linhas de alimentação de forma

suficiente.

•Dimensionar e proteger separadamente as linhas secundárias

de acordo com a máx. corrente de saída.

•Durante o armazenamento, montagem e funcionamento do

módulo de bateria, observar as indicações de VDE 0510.

•Em caso de armazenamento do módulo de bateria, observe o

prazo máximo para colocação em funcionamento e, se

necessário, recarregue a bateria. A recarga da bateria só pode

ser efetuada com alimentação ininterrupta com corrente.

•Durante a instalação ou troca do módulo de bateria, remover o

fusível do módulo de bateria.

•O módulo de bateria dispensa manutenção e não pode ser

aberto.

•Deve ser garantida ventilação e exaustão suficientes do local

de instalação para o módulo de baterias.

•Não permitir chamas abertas, brasas ou faíscas na

proximidade do módulo de baterias.

Conexões do equipamento

– Borne de conexão +

– Borne de conexão -

– Cabo de conexão

– Fusível CC

Instalação

O dispositivo pode ser encaixado em todos os trilhos de fixação

de 35 mm conforme EN60715. A posição de montagem normal

é horizontal.

A montagem deve ser feita no local mais fresco do armário de

distribuição.

Para o funcionamento perfeito do aparelho, não é necessário o

cumprimento de uma distância mínima a outros módulos.

Conexão/cabo de conexão

A conexão ao MINI-DC-UPS ocorre través dos cabos de ligação

fixos instalados.

Outras informações encontram-se respectiva na ficha

técnica em www.phoenixcontact.net/products.

ANSI/ISA 12.12.01:

A OS COMPONENTES E ACESSÓRIOS DESTINAM-SE

EXCLUSIVAMENTE A APLICAÇÕES EM ÁREAS COM

PERIGO DE EXPLOSÃO (CLASSE I, DIVISÃO 2,

GRUPOS A,B,C E D) OU EM ÁREAS NÃO EX.

B A REMOÇÃO E ENCAIXE DE COMPONENTES E

ACESSÓRIOS É PERMITIDA SOMENTE COM FONTE

DE ENERGIA DESLIGADA OU COM A GARANTIA DE

UMA ATMOSFERA SEM PERIGO DE EXPLOSÃO.

C AVISO: A SUBSTITUIÇÃO DE COMPONENTES PODE

INTERFERIR NA ADEQUAÇÃO PARA AS ÁREAS DA

DIVISÃO 2.

D AVISO: UMA COMBINAÇÃO COM DETERMINADAS

SUBSTÂNCIAS QUÍMICAS PODE INTERFERIR NAS

PROPRIEDADES DE ISOLAMENTO DOS MATERIAIS

UTILIZADOS NO RELÉ.

508:

Cabo de cobre; temperatura operacional > 75 °C

(temperatura ambiente < 55 °C) e > 90 °C (temperatura

ambiente < 75 °C).

Montar o fusível apenas depois de concluída a instalação.

Não colocar baterias velhas no lixo normal. Elimine-as de

acordo com os regulamentos nacionais em vigor.

Baterias velhas podem ser devolvidas à Phoenix Contact

ou ao fabricante.

PT Instrução de montagem para o eletricista

PNR 105382 - 00

Dados técnicos Dati tecnici Caractéristiques techniques Technical data Technische Daten

Dados de entrada Dati d'ingresso Données d'entrée Input data Eingangsdaten

Tensão nominal Tensione nominale Tension nominale Nominal voltage Nennspannung 24 V DC

Capacidade nominal Capacità nominale Capacité nominale Nominal capacity Nennkapazität 1,3 Ah

Máx. corrente de carga Corrente di carica max. Courant de charge max. Max. charging current Max. Ladestrom 1 A

Tensão final de carga Tensione di carica Tension en fin de charge End-of-charge voltage Ladeschlussspannung 27,6 V

Dados de saída Dati uscita Données de sortie Output data Ausgangsdaten

Tempo de bateria Tempo di riserva Temps de sauvegarde Buffer period Pufferzeit 20 min (2 A)

5 min (5 A)

Corrente de saída máx. Corrente d'uscita max. Courant de sortie max. Output current max. Ausgangsstrom max. 15 A

Ligação em paralelo, sim máx. Collegamento in parallelo, sì max. Montage en parallèle possible max. Can be connected in parallel, yes max. Parallelschaltbar, ja max. 5

Fusível de saída Fusibile d'uscita Fusible de sortie Output fuse Ausgangssicherung 15 A

Dados Gerais Dati generali Caractéristiques générales General data Allgemeine Daten

Tipo de bateria Tipo di batteria Type de batterie Battery type Batterietyp Panasonic LC-R121R3PG

Tecnologia de bateria Tecnologia batteria Technologie pile Battery technology Batterie Technologie VRLA (Valve Regulated Lead Acid)

Tecnologia IQ não Tecnologia IQ no Technologie IQ non IQ technology No IQ Technology nein

Vida útil do módulo de bateria Anos Durata modulo a batteria Anni Durée de vie du module de batterie années Battery module service life Years Lebensdauer Batteriemodul Jahre 6 ... 9 ( 20 °C )

Data final para colocação em funcionamento Meses Ultima messa in servizio Mesi Dernière mise en service mois Latest startup Months späteste Inbetriebnahme Monate 12 ( 0 °C ... 20 °C )

Data final para colocação em funcionamento Meses Ultima messa in servizio Mesi Dernière mise en service mois Latest startup Months späteste Inbetriebnahme Monate 12 ... 9 ( 20 °C ... 30 °C )

Data final para colocação em funcionamento Meses Ultima messa in servizio Mesi Dernière mise en service mois Latest startup Months späteste Inbetriebnahme Monate 9 ... 6 ( 30 °C ... 40 °C )

Grau de proteção / Classe de proteção Grado di protezione / Classe di protezione Indice de protection / Classe de protection Degree of protection / Protection class Schutzart / Schutzklasse IP20 / III

Temperatura ambiente (operação) Temperatura di utilizzo (Funzionamento) Température ambiante (Fonctionnement) Ambient temperature (operation) Umgebungstemperatur (Betrieb) 0 °C ... 40 °C

Temperatura ambiente (armazenamento/transporte) Temperatura ambiente (stoccaggio/trasporto) Température ambiante (stockage/transport) Ambient temperature (storage/transport) Umgebungstemperatur (Lagerung/Transport) 0 °C ... 40 °C

Umidade com 25 °C, sem condensação Umidità a 25 °C, nessuna condensa Humidité à 25 °C, sans condensation Humidity at 25°C, no condensation Feuchtigkeit bei 25 °C, keine Betauung 95 %
