Side 1/4

PORTUGUÊSE PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

MNR 9051152 - 01

www.phoenixcontact.com

Accumulatore al piombo senza

manutenzione

Norme di sicurezza e avvertenze

Solo il personale specializzato può occuparsi dell'installazione

dell'apparecchio e della sua messa in servizio. Rispettare le

norme specifiche del paese.

•Effettuate una connessione corretta e garantite la protezione

contro le scosse elettriche.

•Dopo l'installazione coprire il vano di connessione in modo da

evitare contatti delle parti sotto tensione (ad es. montaggio nel

quadro elettrico).

•Rispettare i limiti meccanici e termici.

•Garantire una sufficiente aerazione e disaerazione del luogo di

utilizzo del modulo a batteria.

•Non utilizzare fiamme libere, brace o scintille in prossimità

dell'accumulatore.

•Nel funzionamento in parallelo, utilizzare accumulatori con lo

stesso numero di lotto.

•In caso di sostituzione, utilizzare accumulatori nuovi con lo

stesso numero di lotto.

•L'accumulatore non richiede manutenzione e non deve essere

aperto.

•In caso di immagazzinamento, verificare la messa in funzione

più recente e, se necessario, ricaricare.

1. Collegamenti apparecchi, elementi di comando

(fig. 3)

1. Morsetto di collegamento +

2. Morsetto di collegamento -

3. Comunicazione UPS

4. Fusibile DC

2. Installazione

Il modulo a batteria è applicabile con la piastra di montaggio

QUINT ADAPTER/4 su tutte le guide di montaggio da 35!mm a

norma EN 60715. In alternativa è possibile l'impiego di una

posizione di montaggio piatta ruotata di 90°.

Per il montaggio sulla parete posteriore di un armadio di

comando utilizzare gli occhielli di fissaggio con "foro a chiave".

Il montaggio deve essere in orizzontale e nel punto più

raffreddato dell'armadio di comando. Per il funzionamento

conforme del dispositivo non è necessario rispettare la distanza

minima dagli ulteriori moduli.

Ulteriori informazioni sono disponibili nella scheda tecnica

alla pagina www.phoenixcontact.net/catalog.

Non lavorare mai in presenza di tensione.

Rispettare la polarità degli accumulatori.

Evitare i cortocircuiti ai morsetti della batteria.

Non gettare le batterie e gli accumulatori esausti nei rifiuti

domestici. Smaltirli secondo le prescrizioni vigenti a livello

nazionale.

È possibile riconsegnare le batterie e gli accumulatori

esausti anche a Phoenix Contact o al produttore.

508:

!Cavo in rame; temperatura di esercizio > 75 °C

(temperatura ambiente < 55 °C) e > 90 °C (temperatura

ambiente < 75 °C).



A Attenzione: l'alimentatore è adatto per l'impiego in Class I,

Division 2, Groups A, B, C, D o in aree non soggette a

rischio di esplosione.

B Attenzione: pericolo di esplosione. La sostituzione di

componenti può compromettere l'idoneità all'utilizzo in

aree soggette a rischio di esplosione (CLASS 1; DIVISION

2).

60950:

!Utilizzare capocorda per cavi flessibili.

!Chiudere i vani morsetto non utilizzati.

Accumulateur au plomb, sans entretien

Consignes de sécurité et avertissements

Seul du personnel qualifié doit installer et mettre en service

l'appareil. Les prescriptions propres à chaque pays doivent être

respectées.

•Procéder au raccordement dans les règles de l'art et garantir la

protection contre l'électrocution.

•Après installation, recouvrir la zone des bornes pour éviter tout

contact fortuit avec des pièces sous tension (par exemple,

montage en armoire).

•Respecter les limites mécaniques et thermiques.

•Veiller à ce que le lieu d'installation du module accumulateur

soit suffisamment ventilé et aéré.

•L'accumulateur ne doit jamais se trouver à proximité d'une

flamme nue, d'un élément incandescent ou d'étincelles.

•En cas de fonctionnement parallèle, toujours utiliser des

accumulateurs à numéro de charge identique.

•En cas de remplacement des accumulateurs, veiller à toujours

les remplacer par des accumulateurs à numéro de charge

identique.

•L'accumulateur ne nécessite aucun entretien et il est interdit de

l'ouvrir.

•En cas de stockage, tenir compte de la date maximum de mise

en service, le recharger si nécessaire.

1. Eléments de connexion et de commande de

l’appareil (Abb./Fig. 3)

1. Borne de raccordement +

2. Borne de raccordement -

3. Communication USV

4. Fusible DC

2. Installation

Le module accumulateur s'encliquète sur tous les profilés 35!mm

conformes à EN!60715 grâce à la plaque de montage QUINT-

ADAPTER/4. Il est également possible de monter le module à

plat, pivoté de 90! dans le sens horaire.

Pour monter le module sur la paroi arrière de l'armoire électrique,

utiliser les œillets de fixation «!trou de serrure!».

Il doit être monté à l'horizontale et à l'endroit le plus frais de

l'armoire électrique. L'écart latéral existant par rapport á d'autres

modules n'a aucune incidence sur le fonctionnement de

l'appareil dans le cadre d'une utilisation conforme.

Vous trouverez de plus amples informations dans la fiche

technique correspondante sur le site

www.phoenixcontact.net/catalog.

Ne jamais travailler sur un module sous tension.

Respecter la polarité des accumulateurs.

Eviter les courts-circuits.

Ne pas éliminer les batteries et accumulateurs usagés

avec les déchets ménagers. Il convient de les éliminer en

respectant la réglementation nationale en vigueur.

Il est possible de renvoyer les batteries et accumulateurs

usagés à Phoenix Contact ou à leur fabricant.

508:

!Câble en cuivre, température de service > 75 °C

(température ambiante < 55 °C) et > 90 °C (température

ambiante < 75 °C).



A Attention - L'alimentation peut être utilisée pour des

applications de classe I, division 2, groupes A, B, C, D ou

dans des atmosphères non explosibles.

B Attention - risque d'explosion - Le remplacement des

composants peut remettre en cause l'utilisation en

atmosphères explosibles (classe I, division 2).

60950:

!Utiliser des embouts pour câbles flexibles.

!Obturer les espaces de raccordement inutilisés.

Maintenance-free lead battery

Safety notes and warning instructions

Only qualified specialist personnel may install and start up the

device. Regulations specific to the country must be observed.

•Establish connection correctly and ensure protection against

electric shock.

•Following installation, cover the terminal area to prevent

accidental contact with live parts (e.g., installation in a control

cabinet).

•Observe mechanical and thermal limits.

•The location for the rechargeable battery module must allow

for sufficient ventilation.

•Keep flames, embers or sparks away from the battery.

•Only use batteries from the same batch when using together.

•When replacing batteries, only use new batteries from the

same batch.

•The battery is maintenance free and may not be opened.

•When storing, observe latest startup date and recharge, if

necessary.

1. Device connections and operating elements

(Fig. 3)

1. Connection terminal block +

2. Connection terminal block -

3. UPS communication

4. DC fuse

2. Installation

The battery module can be snapped onto all 35 mm DIN rails

according to EN 60715 using the QUINT-ADAPTER/4 mounting

plate. Alternatively, a flat mounting position rotated by 90° is also

possible.

Use the "keyhole" fixing eyelets for rear wall mounting in the

control cabinet.

The module should be installed horizontally and in the coolest

part of the control cabinet. No minimum spacing to other modules

is required for proper operation of the device.

For additional information, please refer to the

corresponding data sheet at www.phoenixcontact.net/

catalog.

Never carry out work when voltage is present.

Observe the polarity of the battery.

Do not short circuit the pole terminals.

Do not dispose of used batteries in the household waste!

Dispose of these according to the currently valid national

regulations.

They can also be returned to Phoenix Contact or the

manufacturer.

508:

!Copper cable; operating temperature > 75°C (ambient

temperature < 55°C) and > 90°C (ambient temperature <

75°C).



A Note: The power supply unit is suitable for use in Class I,

Division 2, Groups A, B, C, and D or in non-potentially

explosive areas.

B Note - Explosion hazard - Substitution of components may

impair suitability for use in potentially explosive areas

(CLASS 1; DIVISION 2).

60950:

!Use ferrules for flexible cables.

!Seal unused clamping spaces.

Wartungsfreier Blei-Akkumulator

Sicherheits- und Warnhinweise

Nur qualifiziertes Fachpersonal darf das Gerät installieren und in

Betrieb nehmen. Landesspezifische Vorschriften sind

einzuhalten.

•Anschluss fachgerecht ausführen und Schutz gegen

elektrischen Schlag sicherstellen.

•Nach der Installation den Klemmenbereich abdecken, um

unzulässiges Berühren spannungsführender Teile zu

vermeiden (z. B. Einbau im Schaltschrank).

•Mechanische und thermische Grenzen einhalten.

•Für ausreichende Be- und Entlüftung des Standortes für das

Akkumodul ist zu sorgen.

•Bringen Sie keine offene Flamme, Glut oder Funken in die

Nähe des Akkumulators.

•Im Parallelbetrieb sind immer Akkumulatoren mit gleicher

Chargennummer zu verwenden.

•Bei Akkumulatorwechsel sind immer neue Akkumulatoren mit

gleicher Chargennummer zu verwenden.

•Der Akkumulator ist wartungsfrei und darf nicht geöffnet

werden.

•Bei Lagerung späteste Inbetriebnahme beachten und ggf.

nachladen.

1. Geräteanschlüsse, - bedienungselemente

(Abb./Fig. 3)

1. Anschlussklemme +

2. Anschlussklemme -

3. USV-Kommunikation

4. DC-Sicherung

2. Installation

Das Akkumodul ist mit der Montageplatte QUINT-ADAPTER/4

auf alle 35 mm-Tragschienen nach EN 60715 aufrastbar.

Alternativ ist eine um 90° gedrehte, flache Einbaulage möglich.

Für die Rückwandmontage in einem Schaltschrank verwenden

Sie die "Schlüsselloch"-Befestigungsösen.

Die Montage sollte waagerecht und an der kühlsten Stelle im

Schaltschrank erfolgen. Für die bestimmungsgemäße

Gerätefunktion ist die Einhaltung eines Mindestabstands zu

weiteren Modulen nicht erforderlich.

Weitere Informationen finden Sie im zugehörigen

Datenblatt unter www.phoenixcontact.net/catalog.

Niemals bei anliegender Spannung arbeiten.

Polarität der Akkumulatoren beachten.

Kurzschlüsse an den Polklemmen vermeiden.

Altbatterien und Altakkus nicht dem Hausmüll zuführen!

Entsorgen Sie diese gemäß den jeweils gültigen

nationalen Vorschriften.

Sie können die Altbatterien und –Akkus auch an Phoenix

Contact oder den Hersteller zurückgeben.

508:

!Kupferkabel; Betriebstemperatur > 75 °C

(Umgebungstemperatur < 55 °C) und > 90 °C

(Umgebungstemperatur < 75 °C).



A Achtung - Die Stromversorgung ist geeignet für den

Einsatz in Class I, Division 2, Groups A, B, C, D oder in

nicht explosionsgefährdeten Bereichen.

B Achtung - Explosionsgefahr - Das Ersetzen von

Komponenten kann die Eignung zum Einsatz in

explosionsgefährdeten Bereichen in Frage stellen

(CLASS 1; DIVISION 2).

60950:

!Aderendhülsen für flexible Kabel verwenden.

!Ungenutzte Klemmräume schließen.

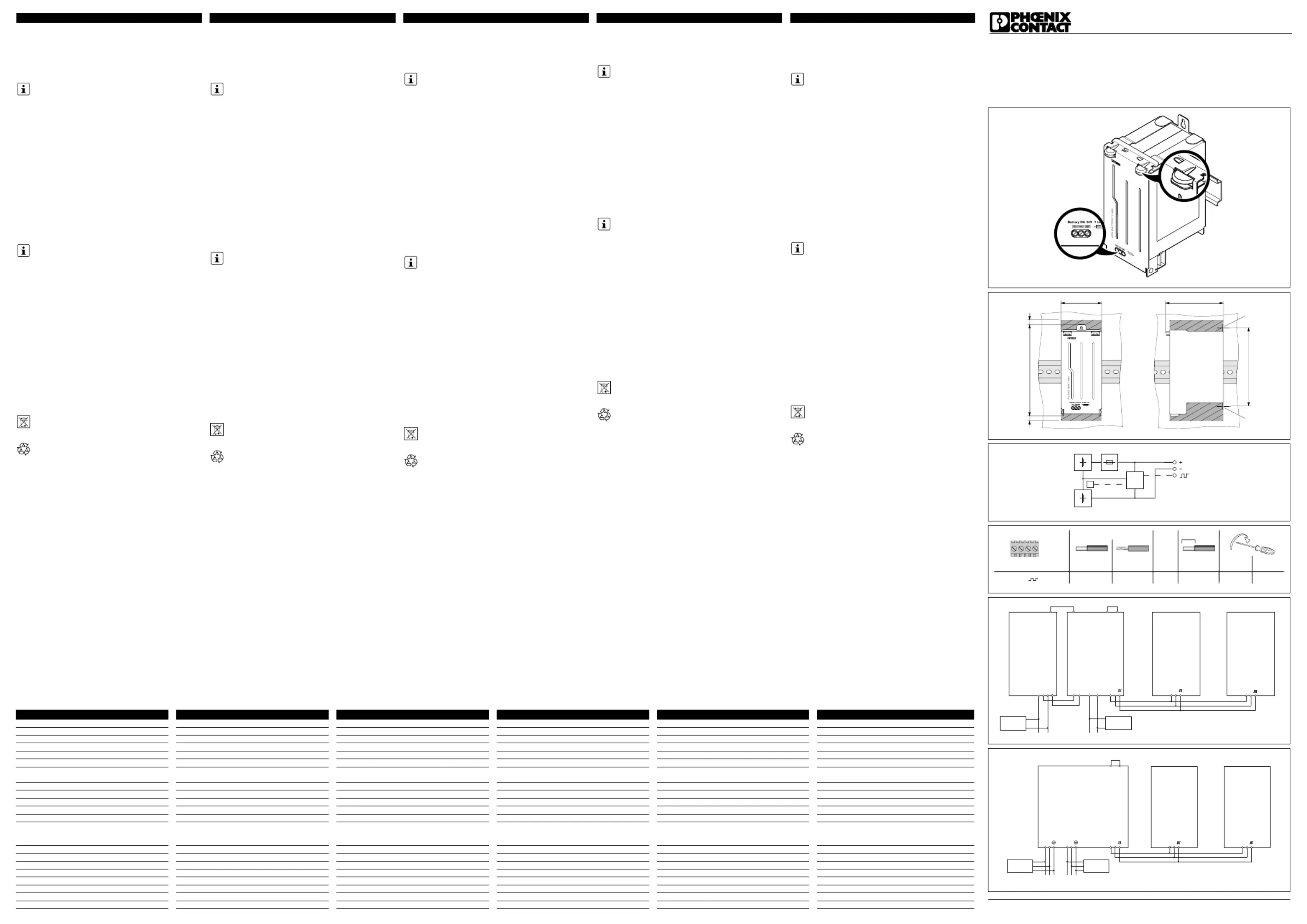

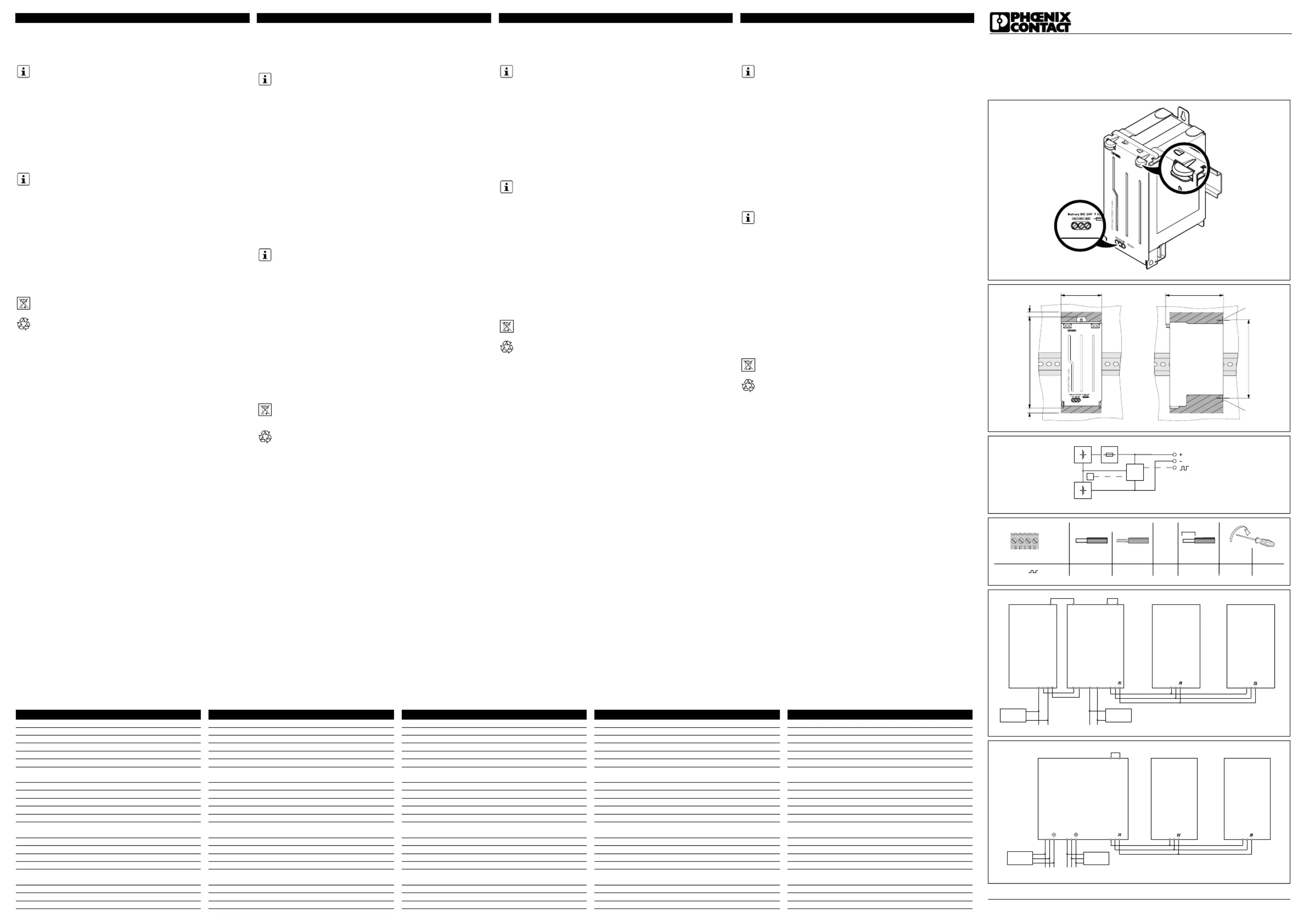

UPS-BAT/VRLA/ 24DC/ 3.4AH 2320306

Abb./Fig. 1

Abb./Fig. 2

Abb./Fig. 3

Abb./Fig. 4

Abb./Fig. 5

Abb./Fig. 6

tte ry DC2

4VT2

5A3

110

162

Ø5

191

Battery

DC 24V

1 V2

AWG

L [mm]

[Nm] [lb in][mm²] [mm²]

24-12 8 5-7Battery: +/-/ 0,2-2,6 0,2-2,4 0,5-0,6

Pow Suppler y

Battery

+ -

R1R2

DC UPS

Ou put t

++ -

Input

++ -

I<I

-- -

unbuff dere

DC a Lo d

buff dere

DC a Lo d

En g S o ger y t ra e

+ -

+ -+ -

En g S o ger y t ra eEn g S o ger y t ra e

+ -

+ -+ -

En g S o ger y t ra e

+ -

En g S o ger y t ra eEn g S o ger y t ra e

+ -

+ -+ -

buff dere

A Lo dC a

unbuff dere

A Lo dC a

A UPSC

R1R2

Input

L N

Out tpu

L N

Battery

+ -

DEUTSCHENGLISHFRANÇAISITALIANO

Einbauanweisung für den Elektroinstallateur

EN Installation note for electrical personnel

FR Instructions d'installation pour l'électricien

IT Istruzioni di montaggio per l'elettricista installatore

2011-03-11

Acumulador de chumbo, dispensa

manutenção

Instruções de segurança e alerta

O equipamento somente pode ser instalado e colocado em

funcionamento por pessoal técnico qualificado. Observar as

especificações do respectivo país.

•Executar conexão de rede profissional e garantir proteção

contra impacto.

•Após a instalação, cobrir a área de bornes, para evitar o

contato não permitido com peças energizadas (por ex.

instalação no quadro de comando).

•Observar os limites mecânicos e térmicos.

•Deve-se garantir uma ventilação suficiente do local de

instalação para o módulo da bateria.

•Nunca permitir a presença de chamas ou faíscas perto do

acumulador.

•Em operação paralela, é necessário sempre utilizar

acumuladores com o mesmo número de lote.

•Em caso de troca de acumulador, é necessário sempre utilizar

novos acumuladores com o mesmo número de lote.

•O acumulador dispensa manutenção e não pode ser aberto.

•Em caso de armazenamento, observe o prazo máximo para

colocação em funcionamento e, se necessário, recarregue.

1. Conexões de equipamento, elementos de

operação (Ilustr./Fig. 3)

1. Borne de conexão +

2. Borne de conexão -

3. Comunicação USV

4. Fusível CC

2. Instalação

O módulo da bateria pode ser encaixado com a chapa de

montagem QUINT-ADAPTER/4 em todos os trilhos de fixação de

35 mm-conforme EN 60715. Opcionalmente, é possível uma

posição de montagem plana, virada em 90° no sentido horário.

Para a montagem na parede posterior em um armário de

controle, utilizar os olhais de fixação tipo "buraco de chave".

A montagem deve ser realizada na horizontal e no local mais

fresco do armário de controle. Para o uso previsto do aparelho,

não é necessário o cumprimento de uma distância mínima entre

outros módulos.

Outras informações encontram-se respectiva na ficha

técnica em www.phoenixcontact.net/catalog.

Nunca trabalhe com tensão ligada.

Observar a polarização dos acumuladores.

Evitar curto-circuitos nos terminais.

Não depositar baterias e pilhas usadas no lixo doméstico.

Elas devem ser eliminadas de acordo com os

regulamentos nacionais em vigor.

Você também pode retornar as baterias e pilhas usadas à

Phoenix Contact ou ao fabricante.

508:

!Cabo de cobre; temperatura operacional > 75 °C

(temperatura ambiente < 55 °C) e > 90 °C (temperatura

ambiente < 75 °C).



A Atenção - A fonte de alimentação destina-se à aplicação

na classe I, divisão 2, grupos A, B, C, D ou áreas sem

perigo de explosão.

B Atenção - Perigo de explosão - A substituição de

componentes podem colocar em risco a adequação da

aplicação em áreas com perigo de explosão (CLASSE 1;

DIVISÃO 2).

60950:

!Utilizar terminais tubulares para cabos flexíveis.

!Fechar áreas de bornes não utilizadas.

PT Instrução de montagem para o eletricista

PNR 104493 - 01

Dados técnicos Dati tecnici Caractéristiques techniques Technical data Technische Daten

Dados de entrada Dati d'ingresso Données d'entrée Input data Eingangsdaten

Tensão nominal Tensione nominale Tension nominale Nominal voltage Nennspannung 24 V DC

Capacidade nominal Capacità nominale Capacité nominale Nominal capacity Nennkapazität 3,4 Ah

Máx. corrente de carga Corrente di carica max. Courant de charge max. Max. charging current Max. Ladestrom 1,4 A

Tensão final de carga Tensione di carica Tension en fin de charge End-of-charge voltage Ladeschlussspannung 27,6 V (20 °C)

Dados de saída Dati uscita Données de sortie Output data Ausgangsdaten

Tempo de bateria Tempo di riserva Temps de sauvegarde Buffer period Pufferzeit 4,5 min (20 A)

3 min (25 A)

Corrente de saída máx. Corrente d'uscita max. Courant de sortie max. Output current max. Ausgangsstrom max. 25 A

Ligação em paralelo, sim máx. Collegamento in parallelo, sì max. Montage en parallèle possible max. Can be connected in parallel, yes max. Parallelschaltbar, ja max. 15

Fusível de saída Fusibile d'uscita Fusible de sortie Output fuse Ausgangssicherung 1x 25 A

Dados Gerais Dati generali Caractéristiques générales General data Allgemeine Daten

Vida útil módulo de bateria Anos Durata modulo a batteria Anni Durée de vie module accu années Battery module service life Years Lebensdauer Akkumodul Jahre 6 ... 9 ( 20 °C )

Máximo tempo de colocação em funcionamento

(somente bateria) Meses Messa in servizio ritardata (solo batteria) Mesi Dernière mise en service (accu uniquement) mois Latest startup date (battery only) Months Späteste Inbetriebnahme (nur Akku) Monate 9 ( 20 °C ... 30 °C )

Meses Mesi mois Months Monate 6 ( 30 °C ... 40 °C )

Tipo bateria Tipo accumulatore Type accumulateur Accumulator type Typ Akkumulator Panasonic UP-RW 1220P1

Tecnologia de bateria Tecnologia batteria Technologie pile Battery technology Batterie Technologie VRLA (Valve Regulated Lead Acid)

Grau de proteção / Classe de proteção Grado di protezione / Classe di protezione Indice de protection / Classe de protection Degree of protection / Protection class Schutzart / Schutzklasse IP20 / III

Temperatura ambiente (operação) Temperatura di utilizzo (Funzionamento) Température ambiante (Fonctionnement) Ambient temperature (operation) Umgebungstemperatur (Betrieb) 0 °C ... 40 °C

Temperatura ambiente (armazenamento/transporte) Temperatura ambiente (stoccaggio/trasporto) Température ambiante (stockage/transport) Ambient temperature (storage/transport) Umgebungstemperatur (Lagerung/Transport) 0 °C ... 40 °C

Umidade com 25 °C, sem condensação Umidità a 25 °C, nessuna condensa Humidité à 25 °C, sans condensation Humidity at 25°C, no condensation Feuchtigkeit bei 25 °C, keine Betauung 95 %
